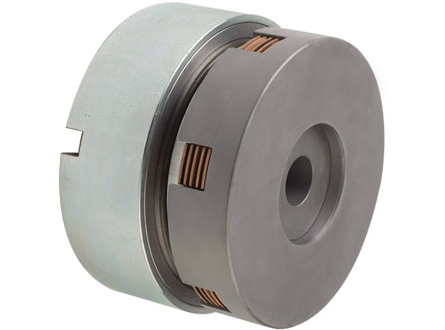

Spojka LP
Pneumatický vícekotoučový stroj
Používá se pro suché aplikace
Fungování podobné jako u verze Lpr, ale bez převodového náboje

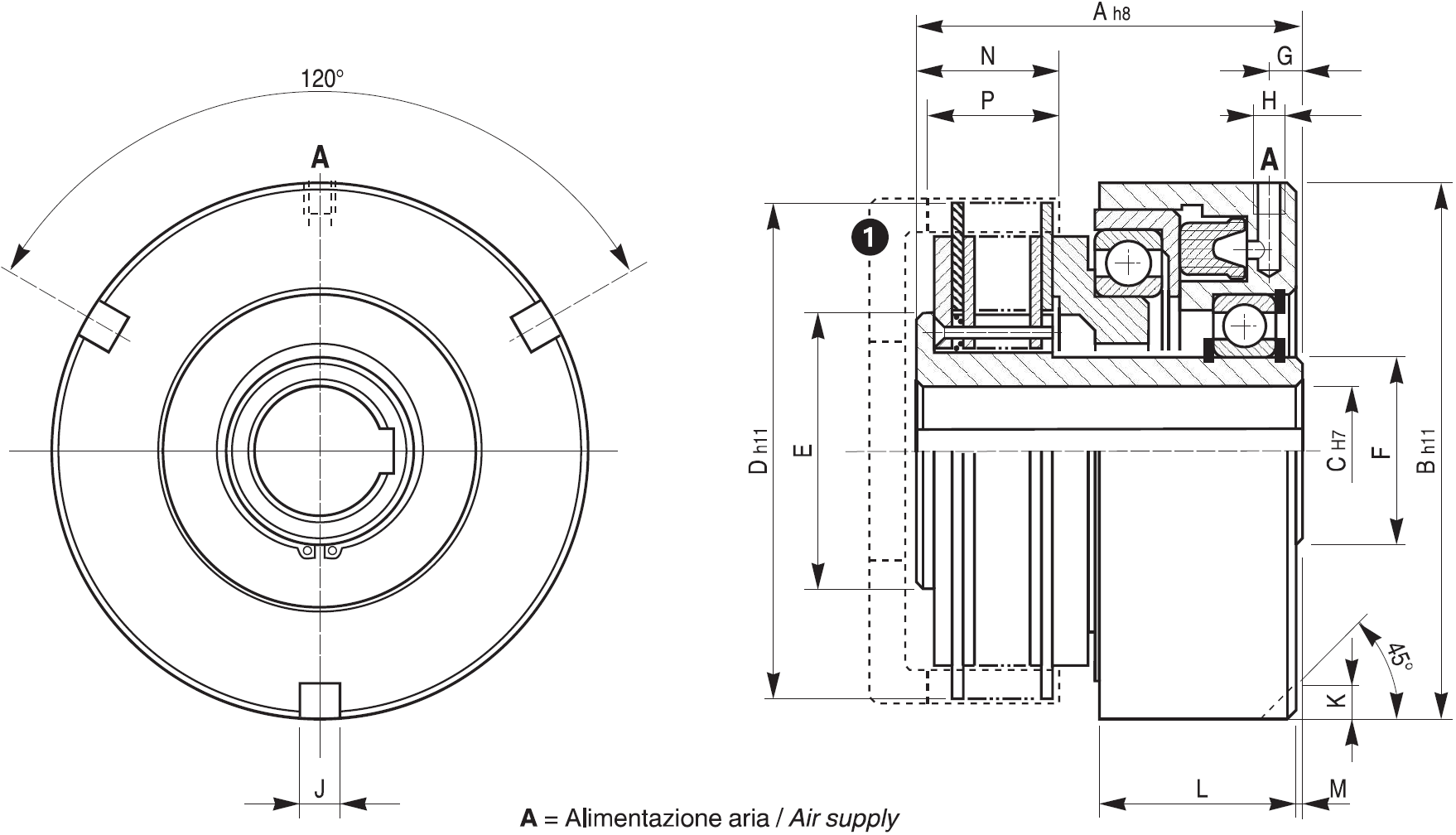

Rozměry:
| Velikost |
Rozměry (mm) | |||||||||||||
| A |
B | C min. | C max. | D | E | F |
G |
H |
J x K |
L | M | N | P | |
| 002 | 70 | 97 | 12 | 22 | 89 | 49,5 | 30 | 7 | 1/8" | 10x9 | 38 | 1 | 23 | 20 |
| 003 | 78 | 115 | 16 | 26 | 104,5 | 59 | 35 | 7 | 1/8" | 10x10 | 46 | 1 | 23 | 20 |
| 004 | 83 | 127 | 18 | 34 | 116,5 | 72 | 45 | 7 | 1/8" | 10x10 | 44 | 1 | 27 | 24 |
| 006 | 90 | 153 | 20 | 46 | 142,5 | 60 | 60 | 9,5 | 1/4" | 12x12 | 49 | 1,5 | 28,5 | 24,5 |
| 008 | 104 | 167 | 25 | 50 | 179,5 | 65 | 65 | 9 | 1/4" | 12x12 | 55 | 1 | 37 | 30 |
| 010 | 128 | 216 | 30 | 68 | 218,5 | 85 | 85 | 9 | 1/4" | 14x14 | 65 | 1 | 40 | 33 |
| Velikost |
Momenty [Nm] |
Pracovní tlak | Objem válce |
R.P.M. max. | Počet vnějších disků | Počet zubů | Domek hrnce / těla | |
| Dynamický Mi | Statický Ms | [bar] | [cm3] | (na vyžádání) | ||||
| 002 | 44 | 65 | 6 | 4 | 3000 | 4 | 3 | C 02.02 |
| 003 | 75 | 114 | 6 | 6 | 2800 | 4 | 3 | C 03.03 |
| 004 | 140 | 210 | 6 | 10 | 2400 | 5 | 6 | C 04.02 |
| 006 | 330 | 460 | 6 | 16 | 2000 | 5 | 6 | C 06.03 |
| 008 | 590 | 830 | 6 | 30 | 1800 | 6 | 9 | C 08.02 |
| 010 | 1200 | 1700 | 6 | 50 | 1400 | 6 | 9 | C 10.03 |

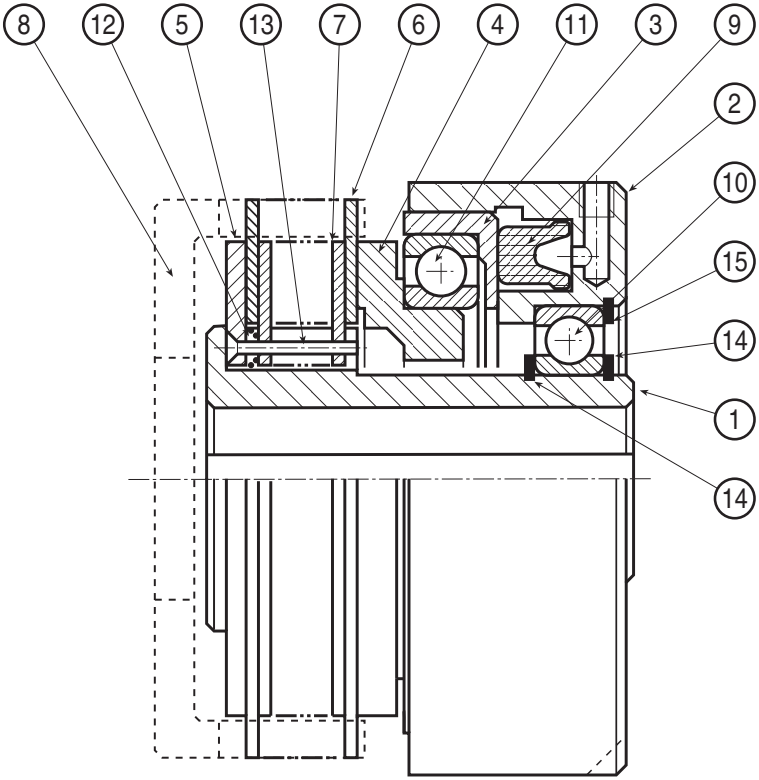

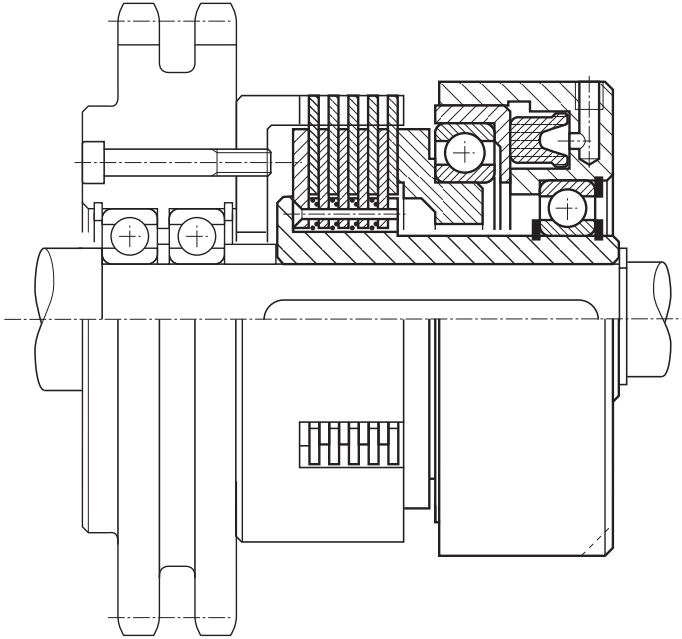

Schéma a příklad montáže:
1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. HLAVNÍ DESKA
6. VNĚJŠÍ DISK
7. VNITŘNÍ DISK
8. DOMEK HRNCE / TĚLA (NA VYŽÁDÁNÍ)
9. TĚSNICÍ KROUŽEK
10. LOŽISKO NÁBOJE
11. LOŽISKO
12. VYMEZOVAČ DISKŮ
13. VODICÍ KOLÍK PRUŽINY
14. VNĚJŠÍ POJISTNÝ KROUŽEK
15. VNITŘNÍ POJISTNÝ KROUŽEK
