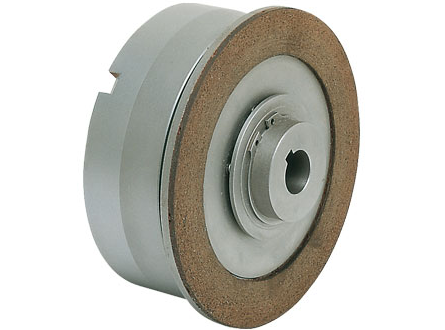

Spojka MP
Pneumatická spojka s jedním kotoučem
Používá se pro suché aplikace
Všechny připojené díly musí být souosé, aby byla zajištěna správná funkce spojky
Přenáší pohyb mezi hřídelem upevněným na náboji (1) a přírubou, která musí být v kontaktu s třecím kroužkem (5)

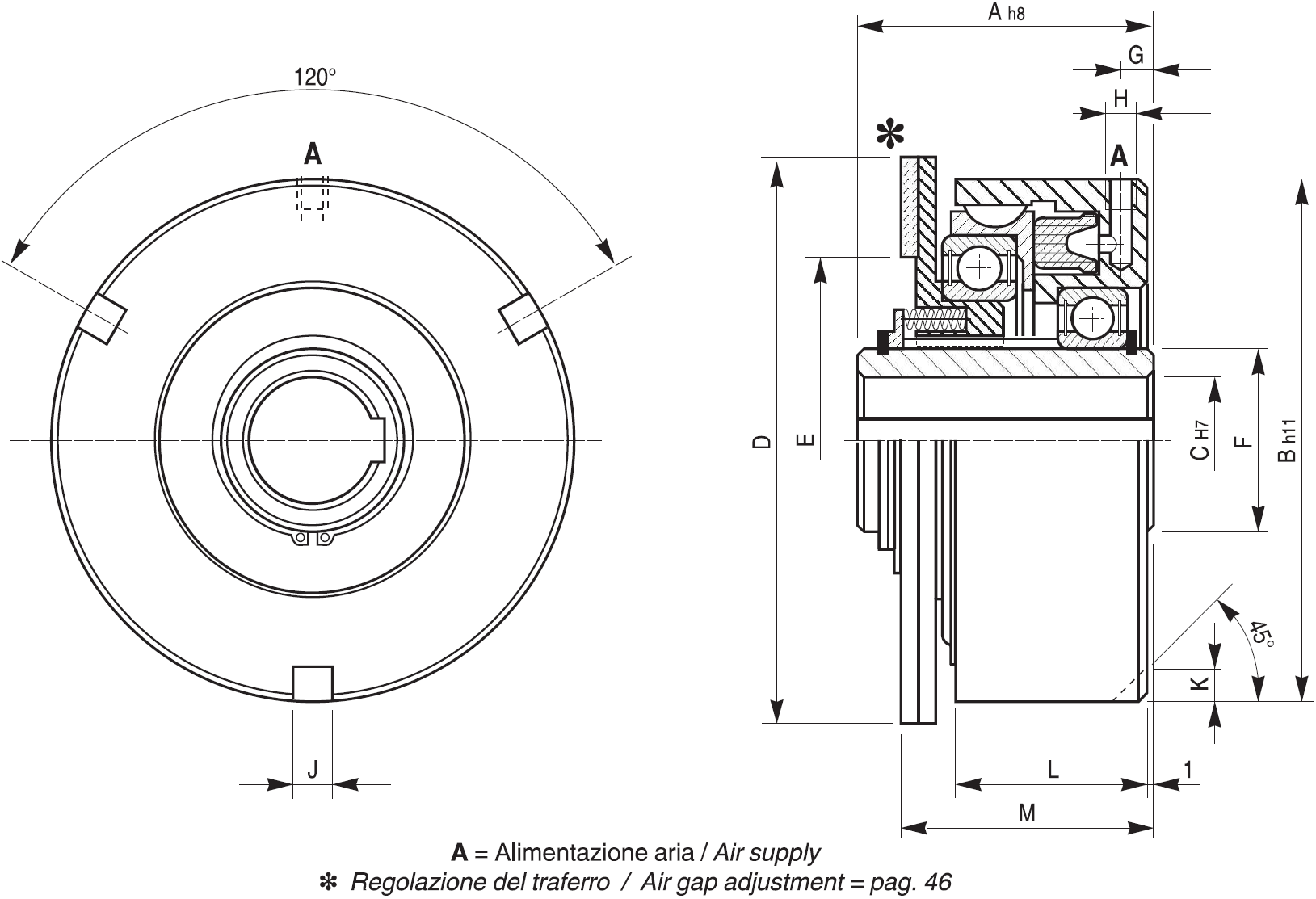

Rozměry:
| Velikost |
Rozměry (mm) | ||||||||||||
| A |
B | C min. | C max. | D | E | F |
G |
H |
J |
K | L | M | |
| 00 | 62 | 97 | 14 | 20 | 112 | 80 | 30 | 7 | 1/8" | 19 | 9 | 38 | 51,5 |
| 01 | 68 | 115 | 15 | 25 | 118 | 84 | 35 | 7 | 1/8" | 10 | 10 | 46 | 57 |
| 02 | 71 | 127 | 18 | 34 | 136 | 102 | 45 | 7 | 1/8" | 10 | 10 | 44 | 57,5 |
| 03 | 75 | 134 | 18 | 34 | 146 | 102 | 45 | 7,5 | 1/8" | 10 | 10 | 45 | 58,5 |
| 04 | 82 | 153 | 20 | 46 | 168 | 120 | 60 | 9 | 1/4" | 12 | 12 | 49 | 66 |
| 05 | 84 | 167 | 25 | 50 | 178 | 126 | 65 | 9 | 1/4" | 12 | 12 | 55 | 66,5 |
| 06 | 95 | 193 | 30 | 60 | 218 | 162 | 75 | 9 | 1/4" | 12 | 12 | 60 | 77,5 |
| 07 | 109 | 216 | 30 | 68 | 248 | 188 | 85 | 9 | 1/4" | 14 | 14 | 65 | 88 |
| Velikost |
Statický moment Ms [Nm] | Pracovní tlak | Objem válce |
R.P.M. max. | Axiální zatížení kotouče [daN] |
| [bar] | [cm3] | ||||
| 00 | 20 | 6 | 6 | 3000 | 136 |
| 01 | 30 | 6 | 8 | 3000 | 200 |
| 02 | 50 | 6 | 12 | 2400 | 260 |
| 03 | 65 | 6 | 15 | 2400 | 288 |
| 04 | 100 | 6 | 25 | 2000 | 442 |
| 05 | 140 | 6 | 30 | 2000 | 560 |
| 06 | 240 | 6 | 40 | 1600 | 778 |
| 07 | 350 | 6 | 50 | 1400 | 948 |

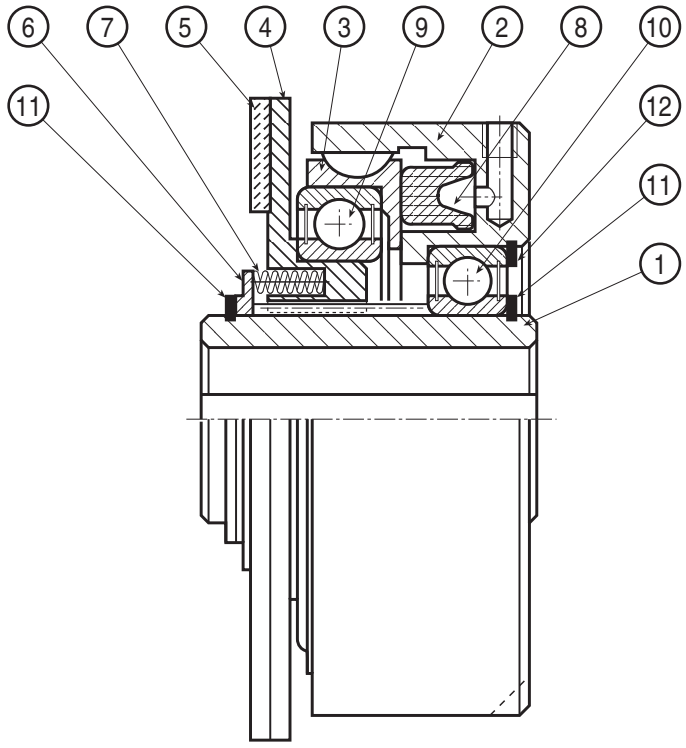

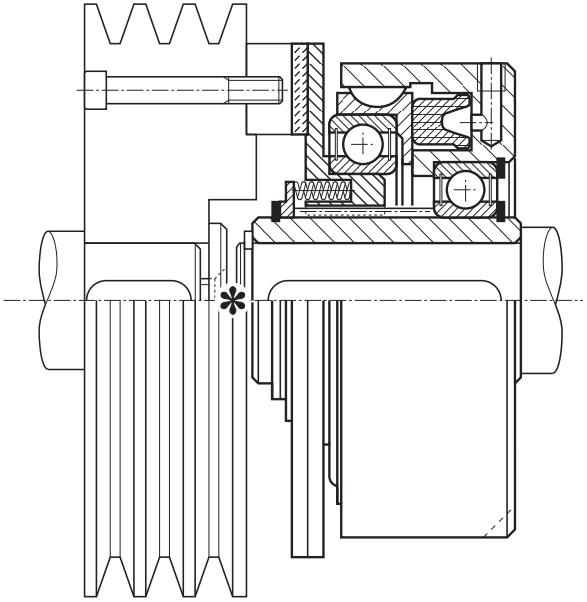

Schéma a příklad montáže:
1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. TŘECÍ KROUŽEK
6. OPĚRNÝ KROUŽEK PRUŽINY
7. PRUŽINA
8. TĚSNICÍ KROUŽEK
9. LOŽISKO
10. LOŽISKO NÁBOJE
11. VNĚJŠÍ POJISTNÝ KROUŽEK
12. VNITŘNÍ POJISTNÝ KROUŽEK
* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
