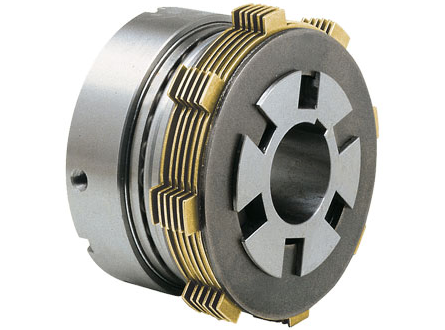

Spojka PNS/BF
Pneumatická vícekotoučová spojka se statickým válcem
Používá se především pro suché aplikace
Přenos pohybu mezi vnitřním hřídelem připevněným k centrálnímu náboji (1) a pouzdrem (13) drážkovaným k vnějším kotoučům

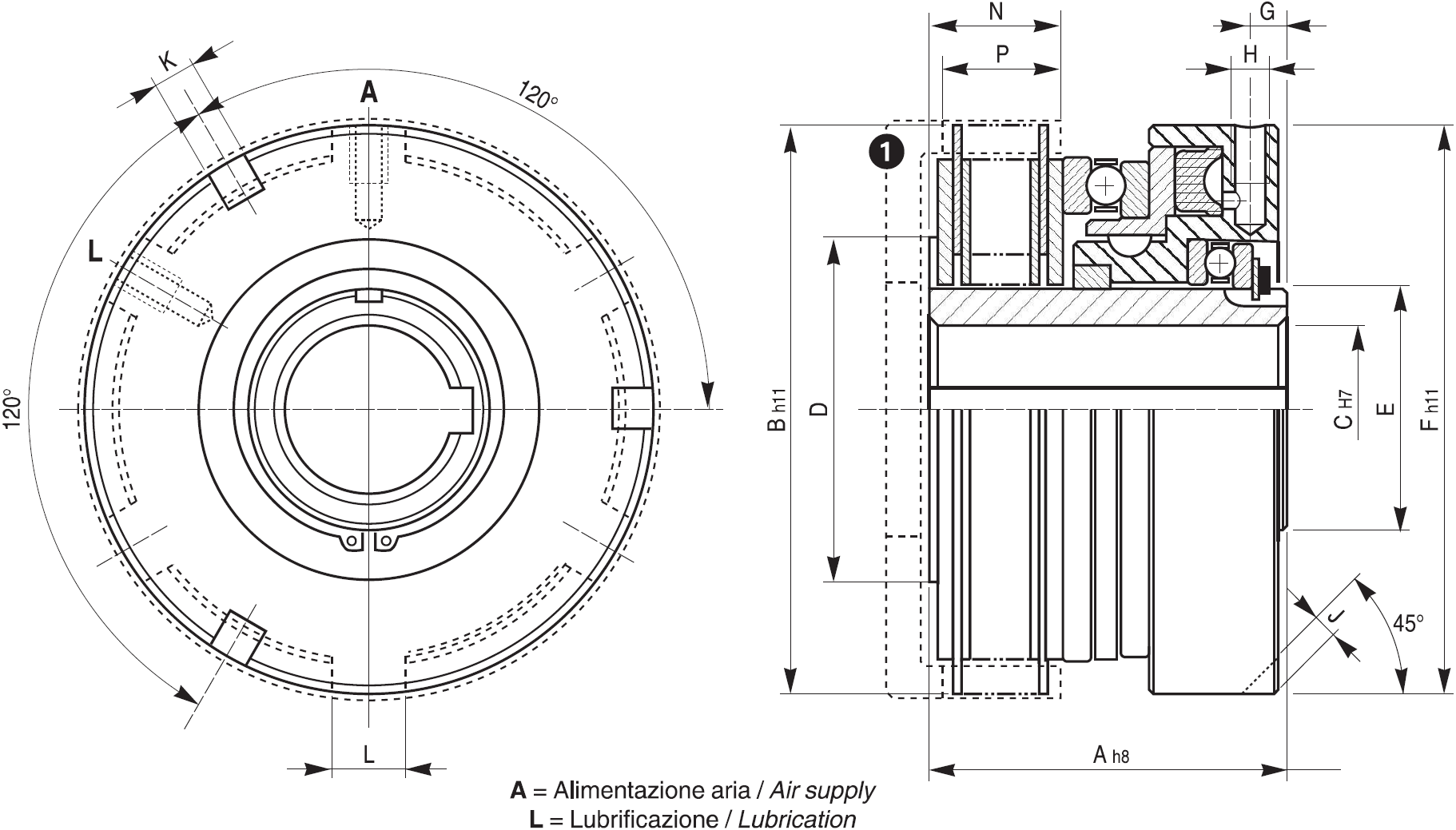

Rozměry:
| Velikost |
Rozměry (mm) | ||||||||||||||
| A |
B | C min. | C max. | D | E | F |
G |
H |
J |
K |
L | N | P | Počet zubů | |
| 025 | 69 | 97 | 16 | 30 | 59 | 40 | 98 | 6 | 1/8" | 4 | 8 | 12 | 24 | 22 | 6 |
| 045 | 75 | 116,5 | 20 | 40 | 72 | 50 | 112 | 6 | 1/8" | 5 | 8 | 15 | 29 | 25 | 6 |
| 065 | 90 | 145 | 25 | 46 | 92 | 60 | 130 | 7 | 1/8" | 6 | 10 | 16 | 33 | 30 | 8 |
| Velikost |
Momenty [Nm] |
Pracovní tlak | Objem válce |
Počet vnějších disků | Domek hrnce / těla | |
| Dynamický Mi | Statický Ms | [bar] | [cm3] | (na vyžádání) | ||
| 025 | 30 | 55 | 6 | 8 | 5 | C 03.02 |
| 045 | 70 | 130 | 6 | 11 | 6 | C 04.01 |
| 065 | 115 | 200 | 6 | 19 | 6 | C 06.02 |

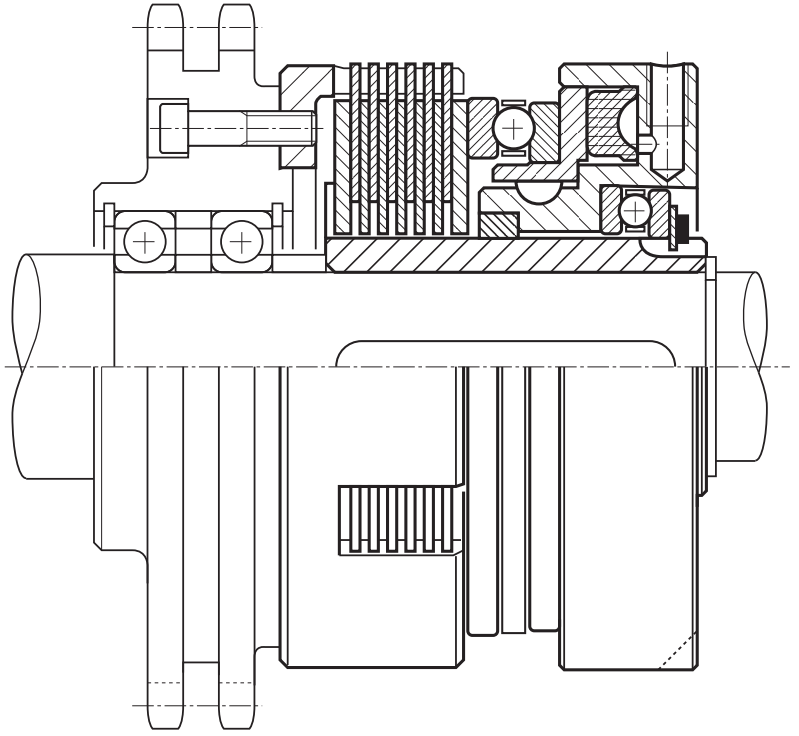

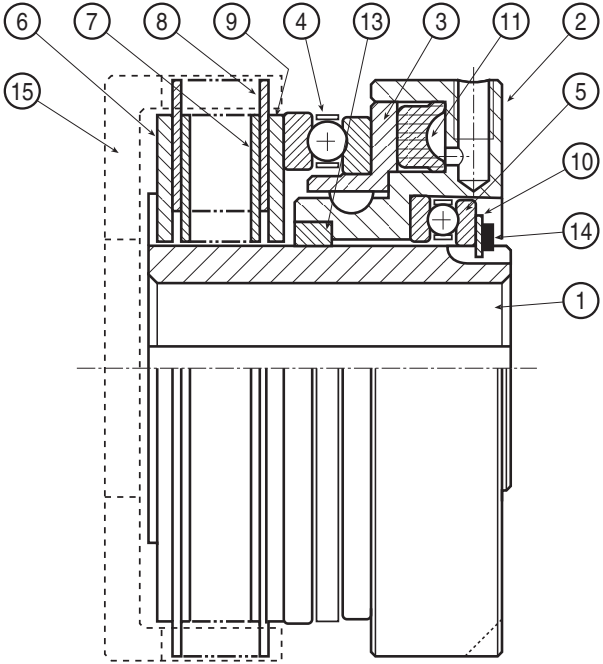

Schéma a příklad montáže:
1. NÁBOJ
2. VÁLEC
3. PÍST
4. LOŽISKO
5. LOŽISKO NÁBOJE
6. HLAVNÍ DESKA
7. VNITŘNÍ DISK
8. VNĚJŠÍ DISK
9. OPĚRNÁ DESKA
10. POJISTNÁ PODLOŽKA
11. TĚSNICÍ KROUŽEK
12. TĚSNICÍ KROUŽEK
13. BRONZOVÉ POUZDRO
14. POJISTNÝ KROUŽEK
15. DOMEK HRNCE / TĚLA (NA VYŽÁDÁNÍ)
