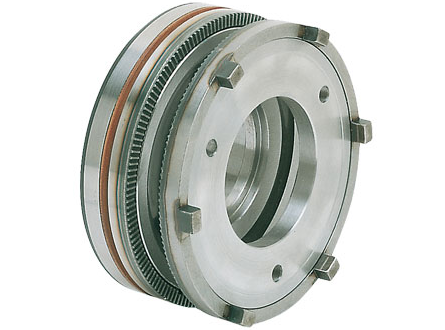

Zubová spojka ECF/Z
Elektromagnetická zubová spojka se sběrným kroužkem, provoz s frézovaným převodem (5)
- Napájecí napětí: 24 V cc. - 0% + 15%
- Používá se v olejových a suchých aplikacích
- Korunové kolo nebo ovládací kladka je upevněna na magnetu (1), zatímco přenos pohybu je připojen k přírubě (6)
- Statické momenty (Ms) od 100 do 6000 Nm

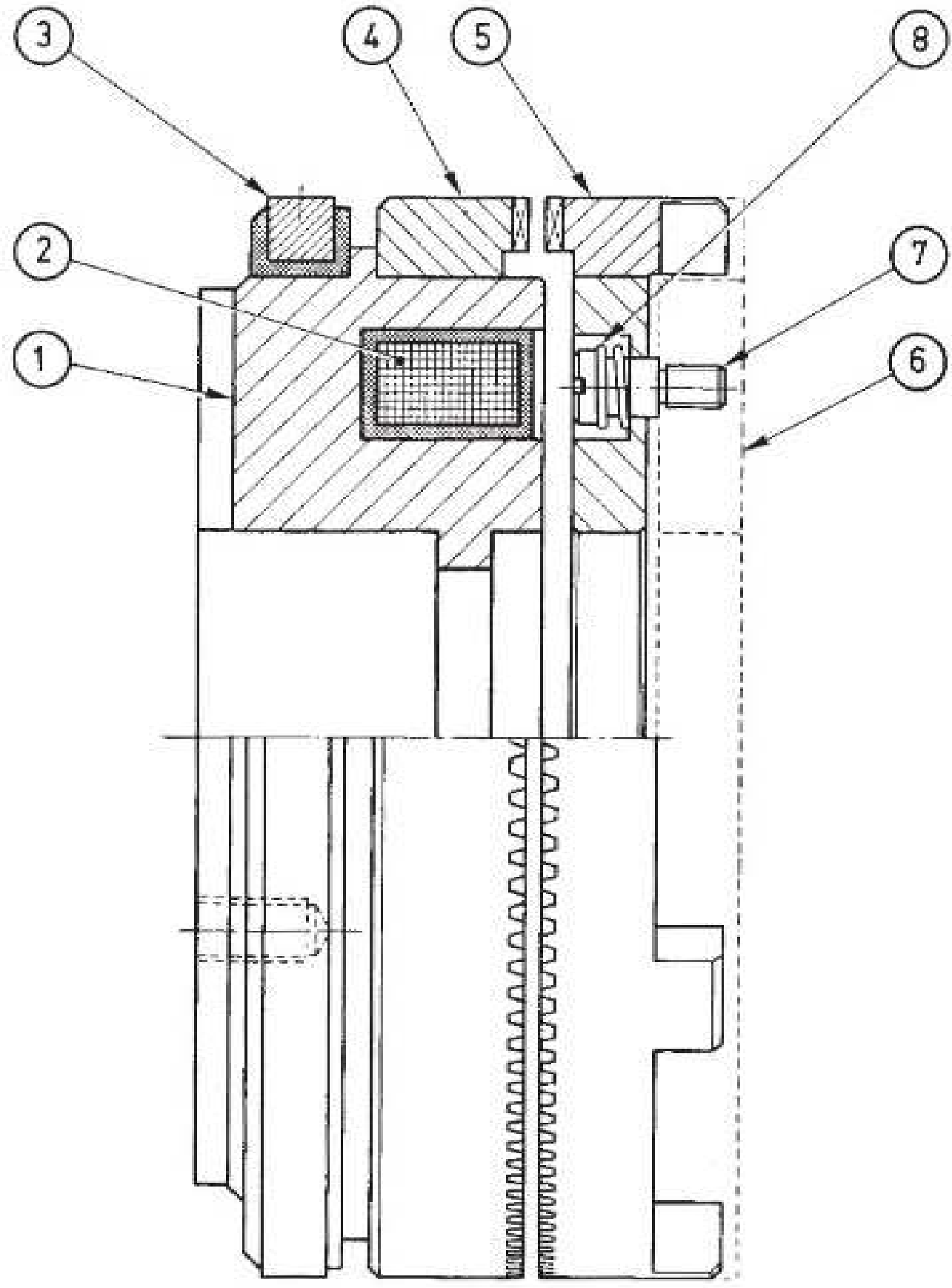

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. SBĚRNÝ KROUŽEK
4. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI
5. OZUBENÁ PŘÍRUBA KOTVY
6. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
7. VODICÍ KOLÍK PRUŽINY
8. PRUŽINA
Katalogový list
Odkazy
Modely
Nebo v případě zájmu na vyžádání info@mnsystems.cz
