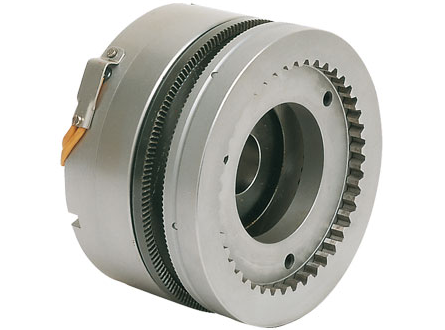

Zubová spojka ESB/ZD
Elektromagnetická zubová spojka s předním ozubením a statickým magnetem, provoz s ozubeným převodem
- Napájecí napětí: 24V cc. -0 + 15%
- Používá se pro olejové a suché aplikace
- Hnací hřídel je namontována na rotoru (3), zatímco hnací pohyb je připojen k přírubě (5)
- Statické momenty (Ms) od 20 do 12000 Nm

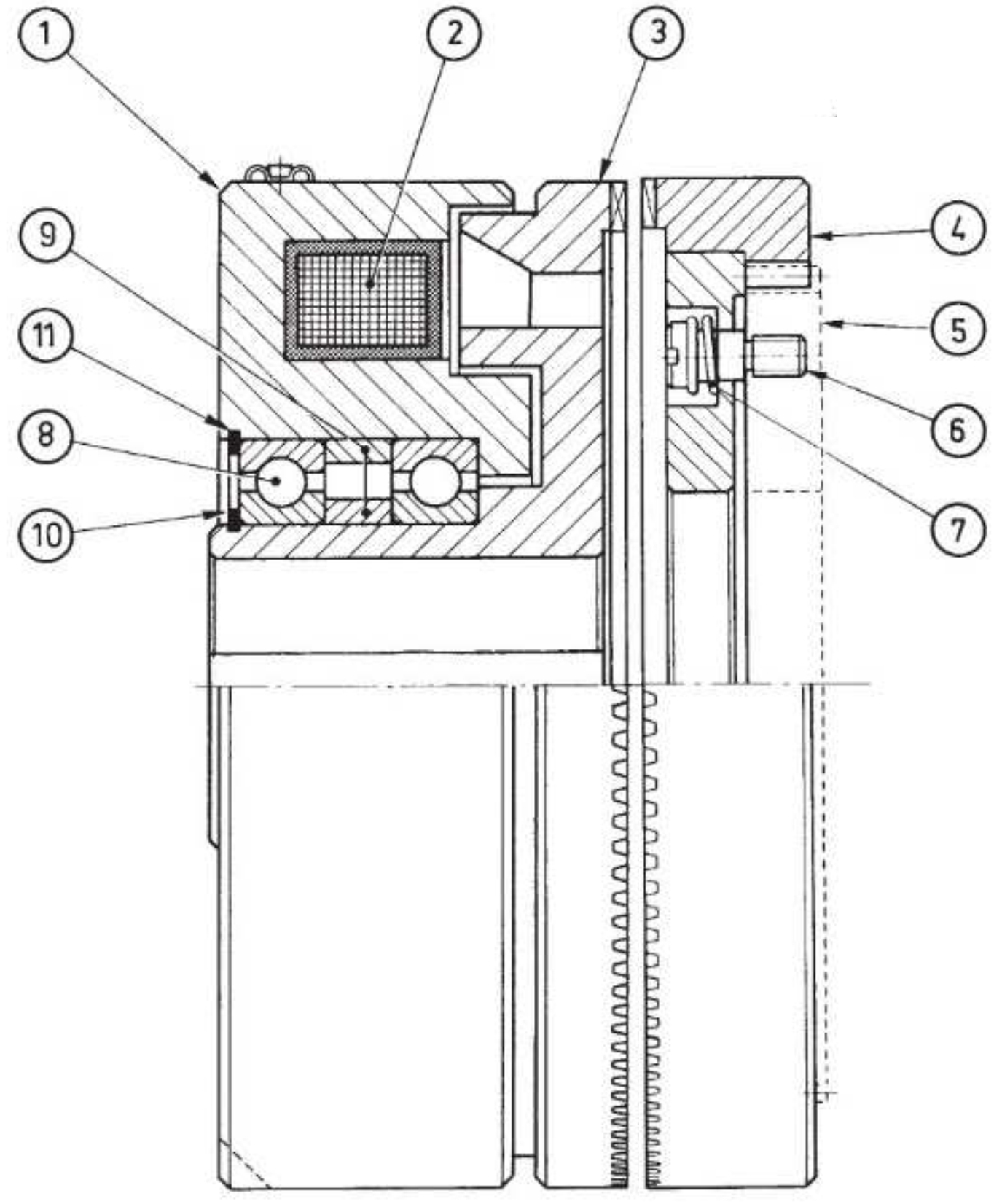

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. OZUBENÝ ROTOR
4. OZUBENÁ PŘÍRUBA KOTVY
5. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
6. VODICÍ KOLÍK PRUŽINY
7. PRUŽINA
8. LOŽISKA
9. DISTANČNÍ KROUŽKY
10. VNĚJŠÍ POJISTNÝ KROUŽEK
11. VNITŘNÍ POJISTNÝ KROUŽEK
* Mezi oběma částmi nesmí být nikdy žádná nesouosost.

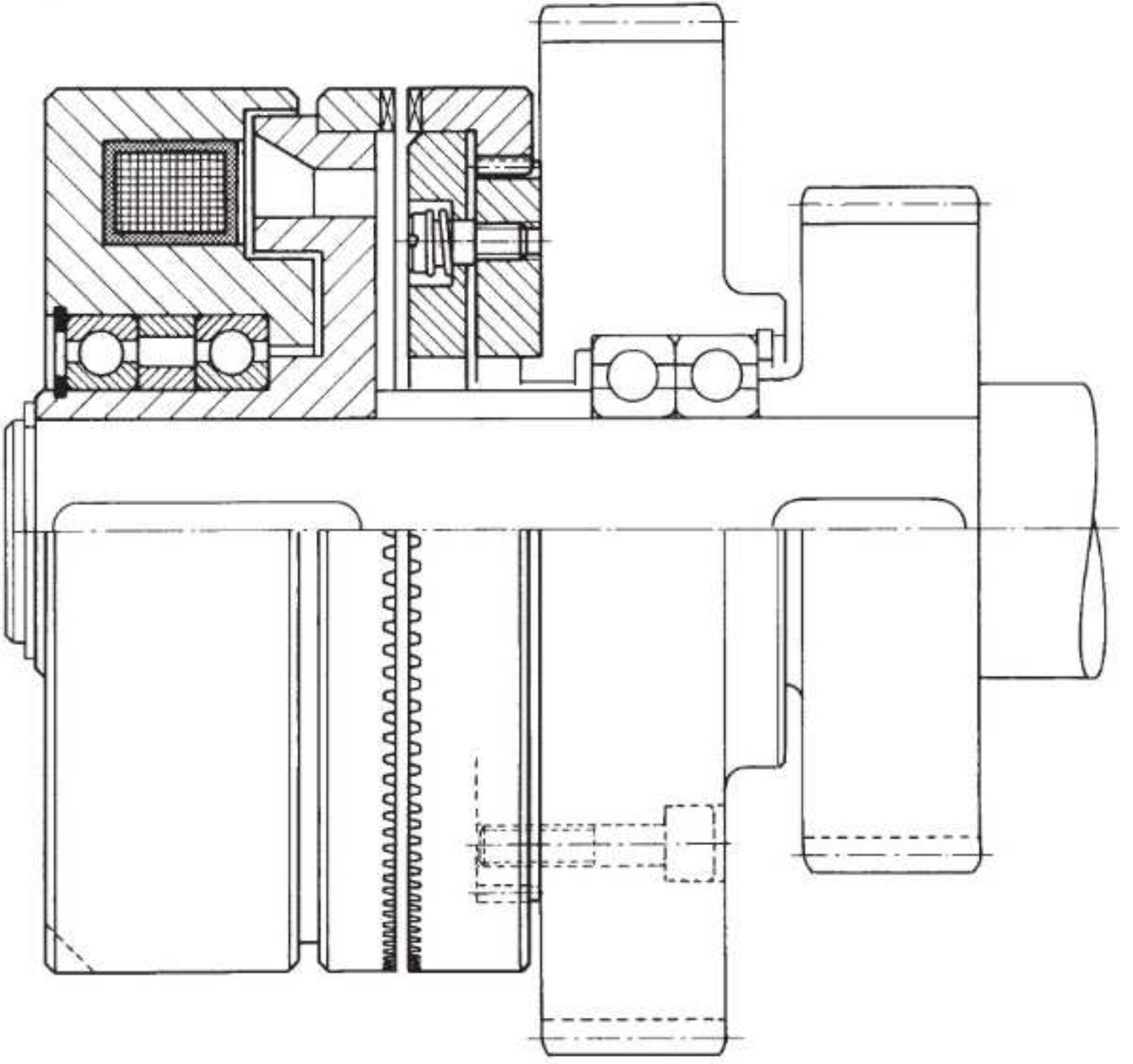

Aplikace
