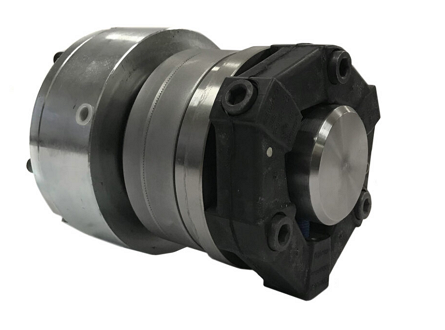

Zubová spojka DPG-N
Pružinová, pneumaticky uvolňovaná zubová spojka s pružnou spojkou
- Napájení (6 barů) rozpojuje zubovou spojku

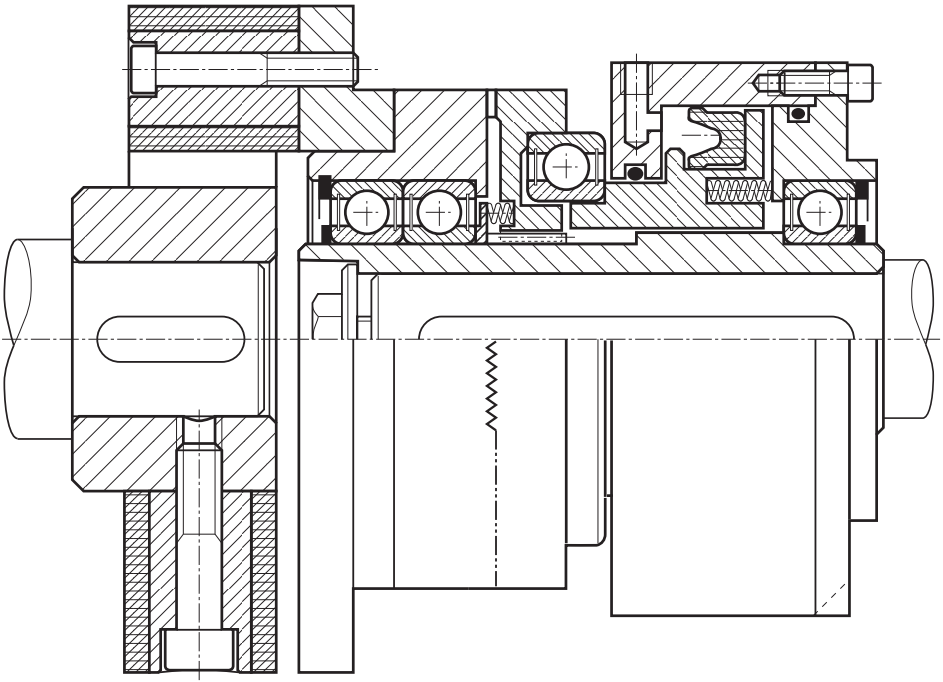

- Montáž mezi dva protilehlé hřídele s drážkováním náboje (1) na hnací hřídel a hnaného hřídele na náboj pružné spojky (18)
- Statický moment (Ms) od 110 do 2100 Nm

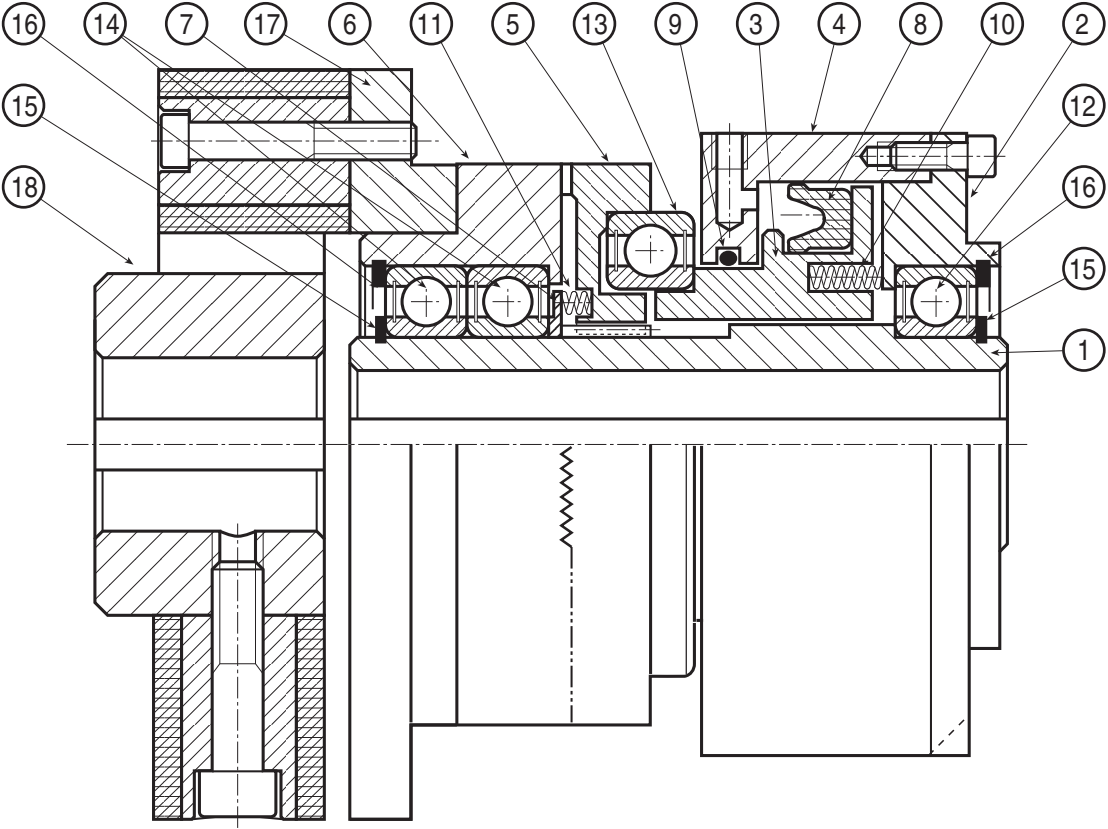

SCHÉMA
1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OZUBENÝ KROUŽEK
6. NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. LOŽISKA POUZDRA
15. VNĚJŠÍ POJISTNÝ KROUŽEK
16. VNITŘNÍ POJISTNÝ KROUŽEK
17. PRUŽNÁ SPOJOVACÍ PŘÍRUBA
18. PRUŽNÁ SPOJKA
