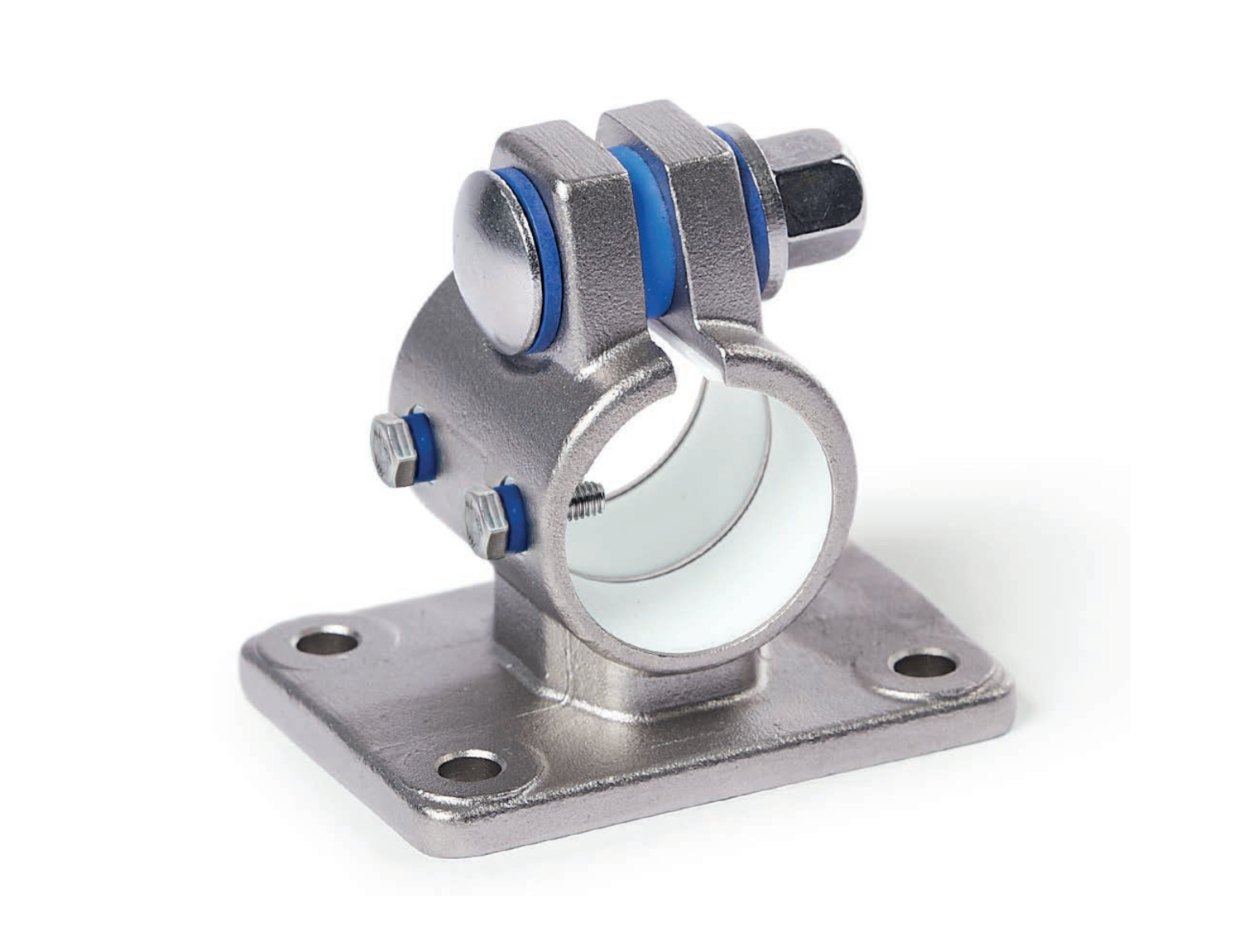

Jezdec s přírubou FE.E

Popis:

Křížoví jezdci jednotrubkoých jednotek KE.E z přesně odlévané nerezové oceli mají drážkované upínání a otvory pro vodicí prvky obrobené řeznou metodou a jsou vybaveny posuvnou vložkou. Otvory jsou posunuty v rovině a uspořádány v poloze pod úhlem 90°.

Spolu s vodicí trubkou lineární jednotky, tvoří otvory vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu jsou použity šrouby spolu s maticemi nebo šrouby s víčkem. nastavitelnými ručními pákami snižují vodicí prvek otvoru nebo velikost upínacího bodu. Typ B je vybaven těsněním v místech šroubů.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HEK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.

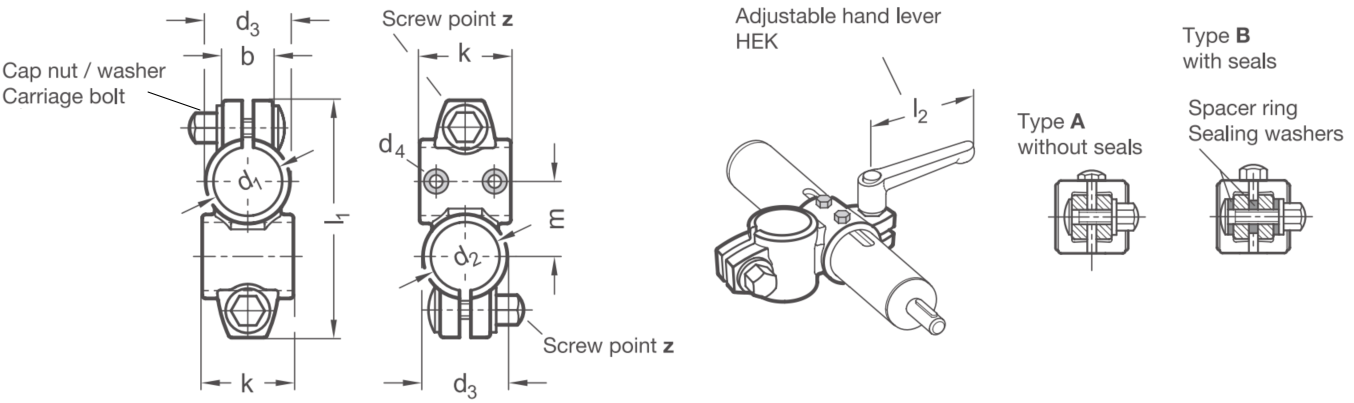

 Rozměry:

* HEK pro nerezové provedení
