Otočný jezdec LKP.E

Zpět na: Jezdci jednotrubkových jednotek

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Objednací kód: LKP.E - d1 - z - o | Příklad objednání: LKP.E-B18-1-8
LKP.E ... otočný jezdec
d1 ... Ø d1 - svěrný spoj
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná

Popis:

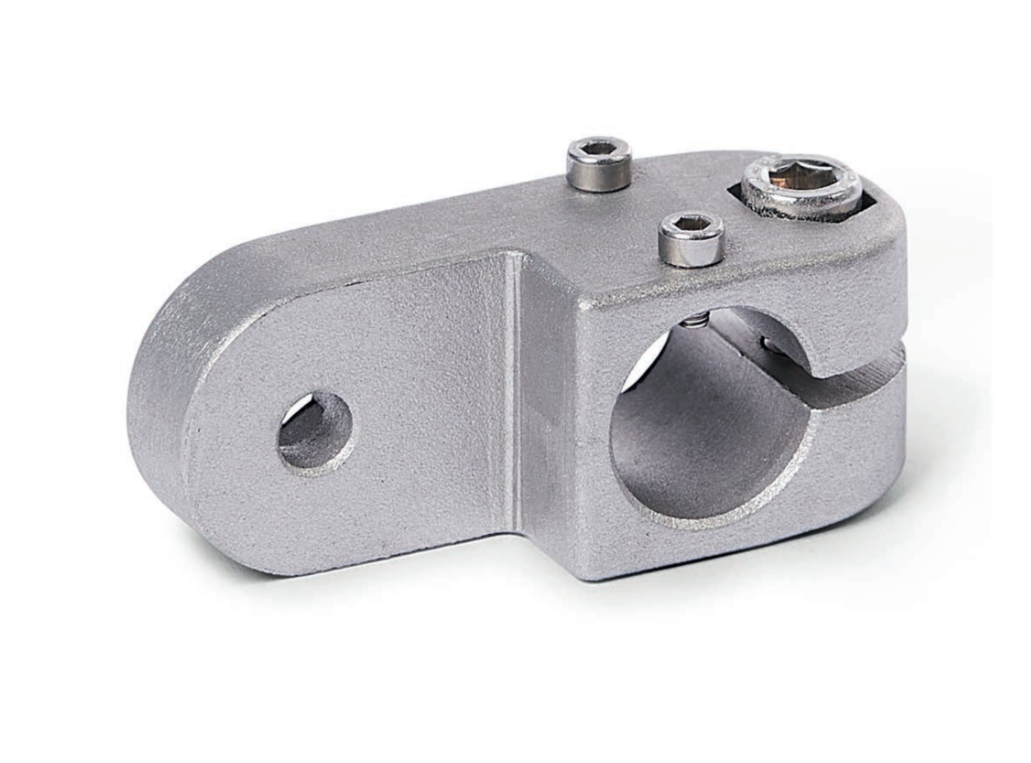

Otočné lineární konektory LKP.E z tlakového odlitku z hliníku mají obráběný otvor pro vodicí prvek s drážkou. řeznou metodou, s posuvnou vložkou nebo bez ní, jako a hladké upevňovací oko, které je umístěno v místě v úhlu 90° k otvoru pro vodicí prvek.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout s malou vůlí. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. V místě šroubu, šroub s vnitřním šestihranem nebo nastavitelná ruční páka. zmenšuje velikost otvoru vodicího prvku.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v dalších provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.

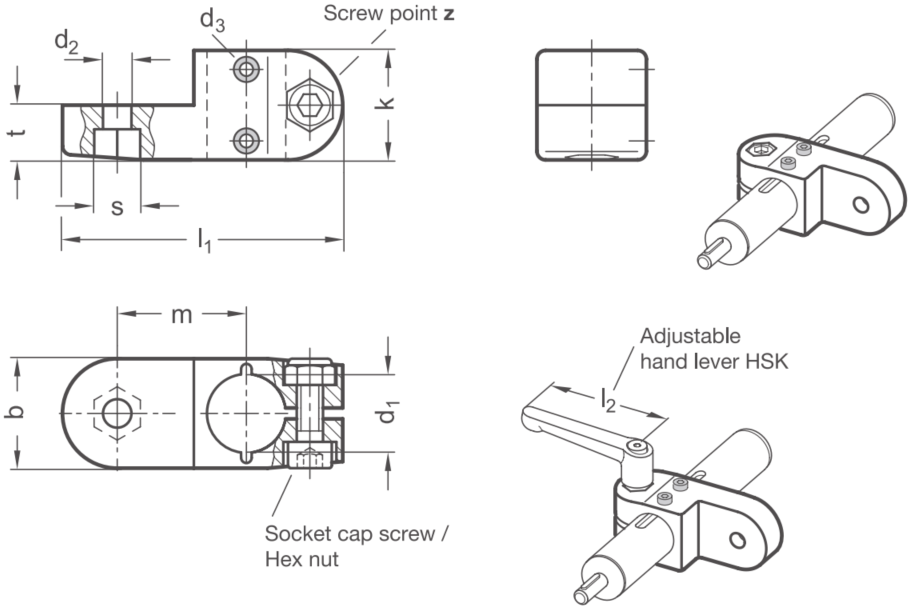

lkp.e
