Otočný jezdec LKQ.E

Zpět na: Jezdci jednotrubkových jednotek

csm Icon Made in Germany 2014 10 17 98fc6f88fe

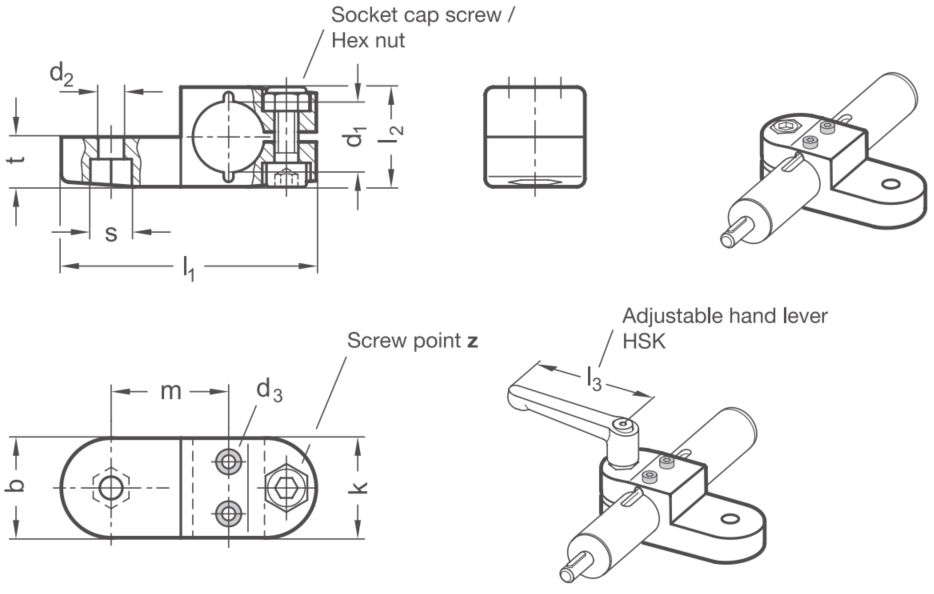

Objednací kód: LKQ.E - d1 - z - o | Příklad objednání: LKQ.E-B18-1-8
LKQ.E ... otočný jezdec
d1 ... Ø d1 - svěrný spoj
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná

Popis:

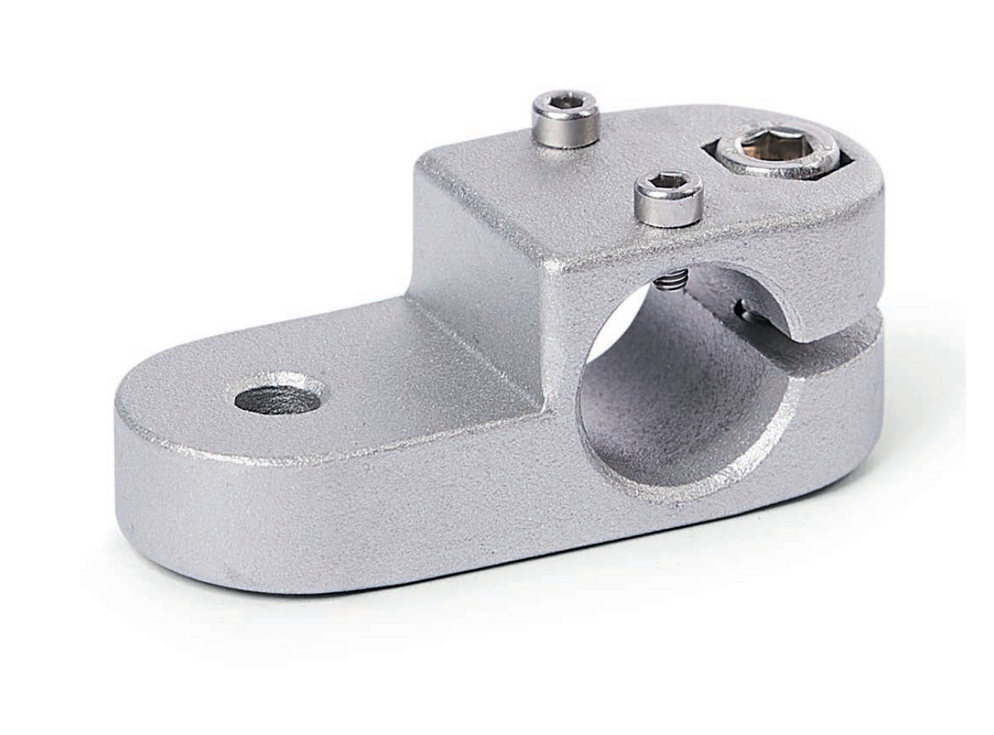

Otočné lineární konektory LKQ.E z tlakového odlitku hliníku mají drážkovaný otvor pro vodicí prvek obráběné řeznými metodami, s nebo bez posuvnou vložkou a hladké upevňovací oko, které je vycentrované a kolmé k vodicímu prvku. otvoru vodicího prvku.

Společně s vodicí trubkou lineární jednotky se jedná o vodicího prvku tvoří pevnou lineární kruhovou vodicí jednotku. mechanismus, který lze nastavit a upnout pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. je sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu se používá šroub se šestihrannou hlavou nebo nastavitelný šroub. ruční páka zmenšuje velikost otvoru vodicího prvku.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v dalších provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.
