T jezdec TS.E

Popis:

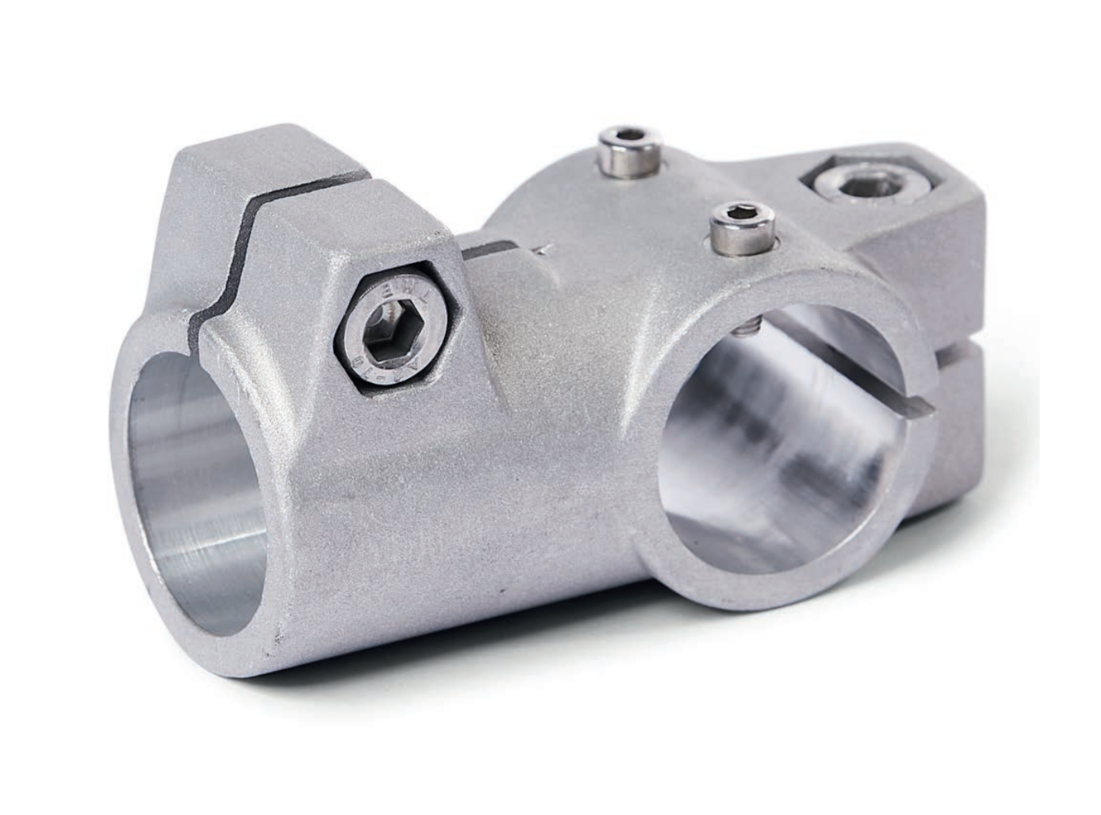

Konektory T-lineární jednotky TS.E z tlakového odlitku z hliníku mají drážkovaný upínací bod a vodicí lištu. otvor pro prvek opracovaný řeznou metodou, s nebo bez posuvné vložky. Oba otvory jsou umístěny v rovině a uspořádány do tvaru písmene T.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor pro vodicí prvek pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. s malou vůlí. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu šrouby s vnitřním šestihranem nebo nastavitelné ruční šrouby. páky zmenšují otvor vodicího prvku nebo upínacího prvku. velikost upínacího bodu.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s nástrojem ovládanými šestihranným šroubem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší v důsledku kratší délky páky.

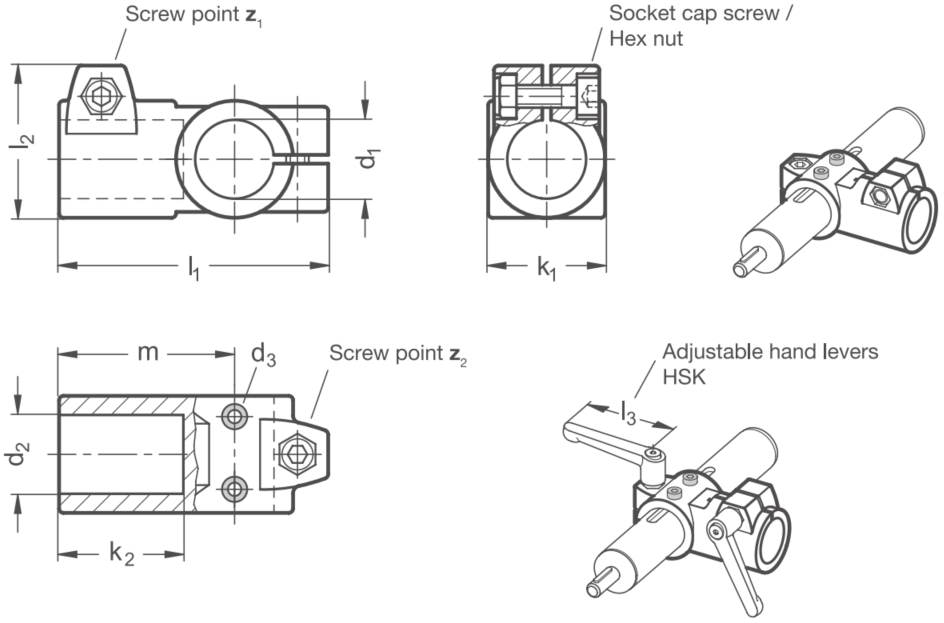

 Rozměry:

* HSK pro hliníkové provedení
