Úhlová spojka TK

csm Icon Made in Germany 2014 10 17 98fc6f88fe







Objednací kód: TK - d1 - d2 - z - o | Příklad objednání: TK-B12-B12-1-8
TK ... úhlová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná
       ED = nerezová ocel, matná

Popis:

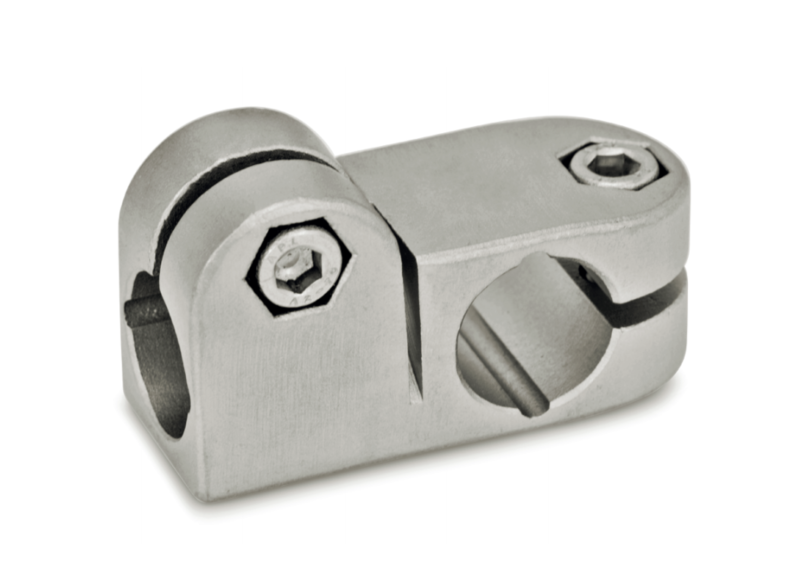

T-spojky TK z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkované upínací body opracované řeznou metodou.

Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru T. Přijímají obvykle jsou k dispozici tyče a trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šroub s vnitřním šestihranem ovládaný nástrojem, je upínací síla dosažitelná nastavitelnou ruční pákou nižší z důvodu kratší délky páky.


tk

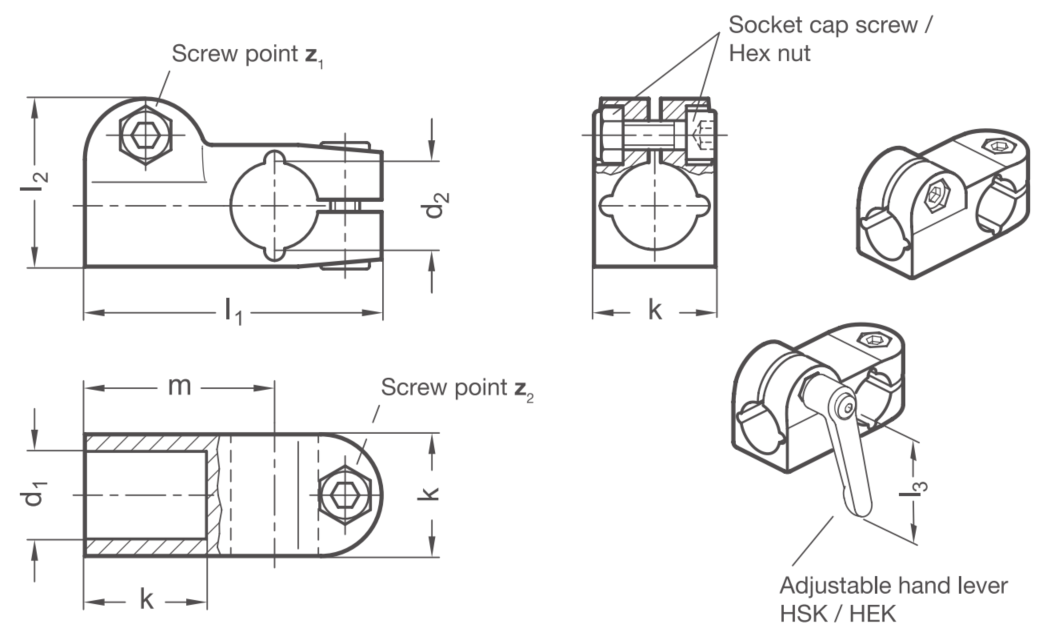

 Rozměry:

Svěrný spoj 1 Svěrný spoj 2 Rozměry (mm) Šroub Příslušenství
d1 d2 HSK* HEK**
Hliník
Nerezová ocel
Hliník Nerezová ocel k I1 I2 m z1 / z2 I3 pro z1
I3 pro z2 I3 pro z1 I3 pro z2
B 10 - B 10 - 25 61 34,5 39 M6x20 - 63 - -
B 12 B 12 B 12 B 12 25 61 34,5 39 M6x20 - 63 63 63
B 14 B 14 B 14 B 14 25 61 34,5 39 M6x20 - 63 63 63
B 15 B 15 B 15 B 15 25 61 34,5 39 M6x20 - 63 63 63
B 16 B 16 B 16 B 16 25 61 34,5 39 M6x20 - 63 63 63
B 18 B 18 B 18 B 18 25 61 34,5 39 M6x20 - 63 63 63
- B 20 - B 20 25 61 34,5 39 M6x20 - - 63 63



* HSK pro hliníkové provedení

** HEK pro nerezové provedení
