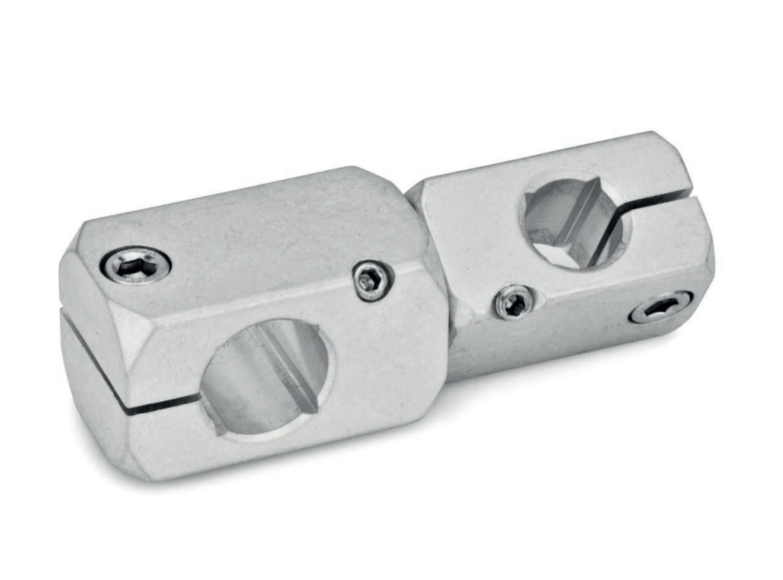

Křížová otočná spojka DGK

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Objednací kód: DGK - d1 - d2 - o | Příklad objednání: DGK-B10-B8-G
DGK ... křížová otočná spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý

Popis:

Otočné křížové spojky DGK jsou vyrobeny z tažených hliníkových profilů a mají drážkované upínací body opracované řeznými metodami.

Otvory upínacího bodu jsou v rovině posunuté a lze je upnout pod libovolným úhlem k e středovému spojovacímu šroubu pomocí korunkového šroubu. Pomocí dodatečně zabudovaného čtvercového otvoru přijímají tyče a trubky s kulatým nebo čtvercovým průřezem.

Pro upínání se používají šrouby s vnitřním uzávěrem z nerezové oceli DIN 912-A2-70, které se kombinují s upínacím závitem a zmenšují průřez otvoru upínacích bodů. Pro běžné upínání bez použití nářadí jsou jako příslušenství k dispozici nastavitelné sady ručních pák pod označením HK.

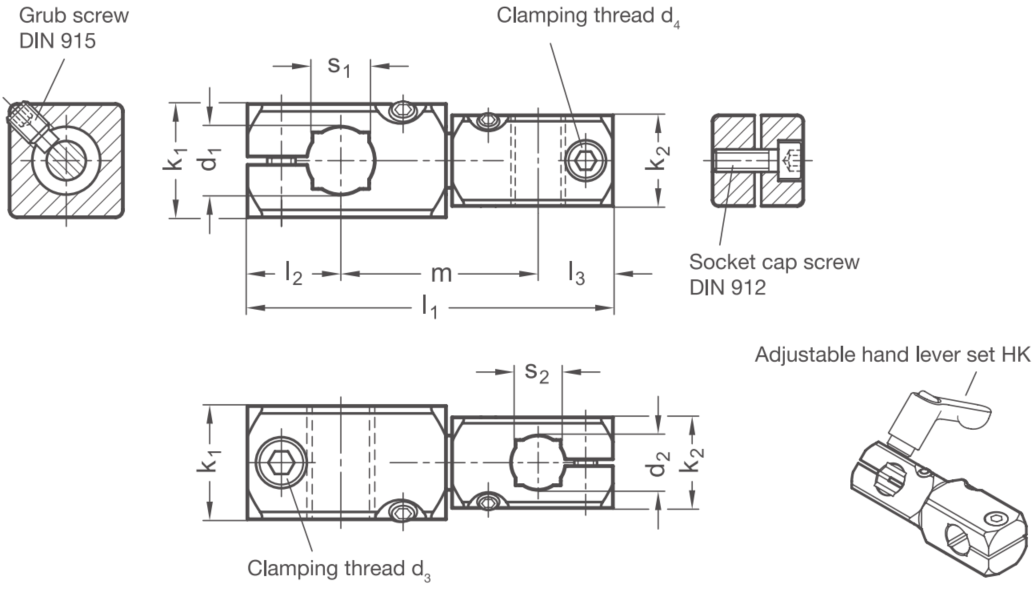

dgk

Rozměry:

Svěrný spoj 1	Svěrný spoj 2	Rozměry										Příslušenství
d₁	d₂	d₃	d₄	k₁	k₂	l₁	l₂	l₃	m	s₁	s₂	HK pro d₃	HK pro d₄
B 8	B 8	M4	M4	16	16	52,5	13	13	26,5	-	-	M4x16	M4x16
B 10	B 8	M5	M5	20	16	58	15,5	13	29,5	8	-	M5x20	M4x16
B 10	B 10	M5	M5	20	20	63,5	15,5	15,5	32,5	8	8	M5x20	M5x20
B 12	B 8	M5	M5	20	16	62	16,5	13	32,5	10	-	M5x20	M4x16
B 12	B 12	M5	M5	20	20	71,5	16,5	16,5	38,5	10	10	M5x20	M5x20
B 15	B 10	M6	M6	25	16	75,5	20	15,5	40	12	8	M5x25	M5x20
B 15	B 12	M6	M6	25	20	79,5	20	16,5	43	12	10	M6x25	M6x20
B 15	B 15	M6	M6	25	25	87,5	20	20	47,5	12	12	M6x25	M6x25
B 16	B 12	M6	M6	25	20	81	20	16,5	44,5	-	10	M6x25	M6x20
B 16	B 16	M6	M6	25	25	90,5	20	20	50,5	-	-	M6x25	M6x25
B 20	B 15	M6	M6	30	25	95	22	20	53	16	12	M6x30	M6x25
B 20	B 16	M6	M6	30	25	96,5	22	20	54,5	16	-	M6x30	M6x25
B 20	B 20	M6	M6	30	30	102,5	22	20	58,5	16	16	M6x30	M6x30
