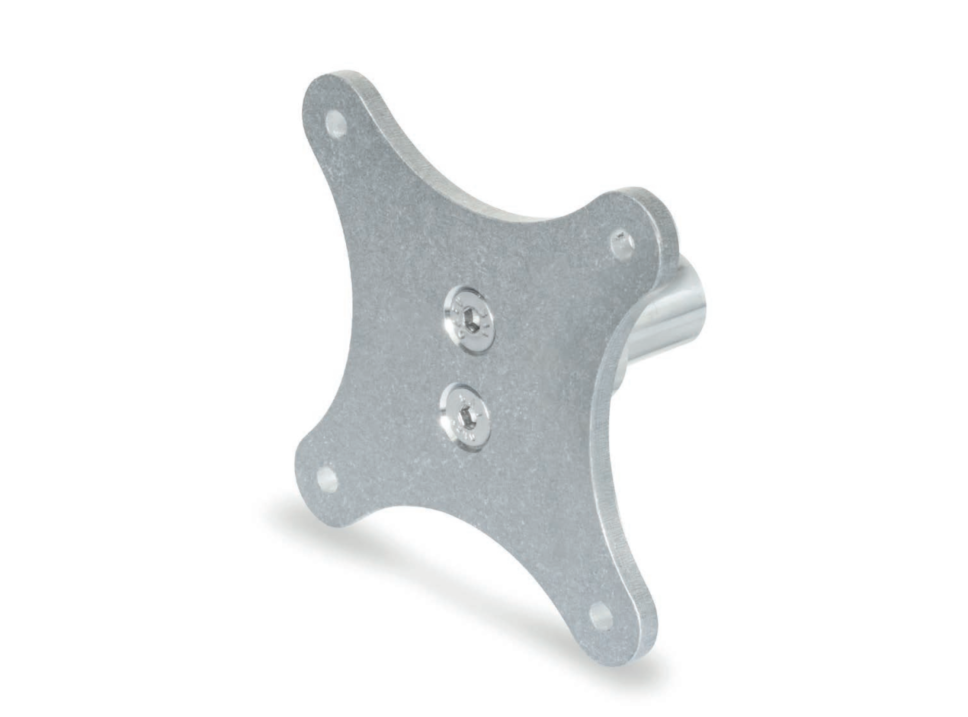

Držák pro monitory VS
Objednací kód: VS - d1 - m1 - m2 - t - o | Příklad objednání: VS-D18-75-75-A-8
VS ... držák pro monitory
d1 ... připojovací průměr
m1 ... vzdálenost otvorů m1
m2 ... vzdálenost otvorů m2
t ... typ
A = s připojovacím čepem
o ... povrchová úprava / materiál
8 = matný povrch
Popis:
Držák pro monitory VS lze objednat s otvory 75x75 nebo 100x100 a odpovídají standardu VESA.
Připojovací čepy lze kombinovat s různými díly z produktové řady trubkových držáků a realizovat tak různé varianty upevnění, stupně volnosti a možnosti nastavení monitorů.

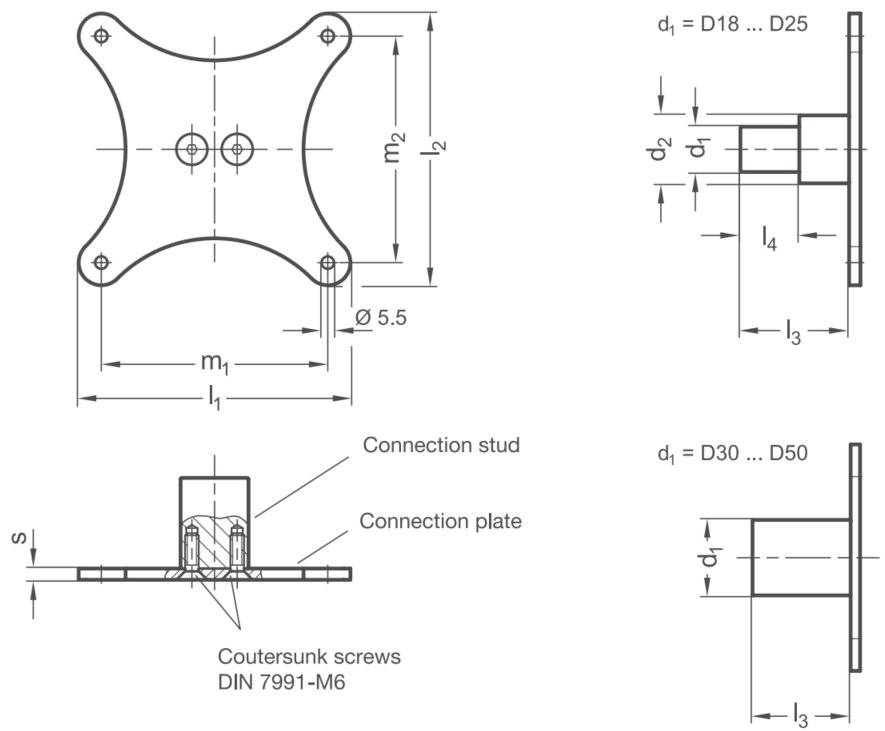

Rozměry:
| Rozměry (mm) | ||||||||
| d1 | m1 | m2 | d2 | l1 | l2 | l3 | l4 | s |
| D 18 |
75 | 75 | 30 | 95 | 95 | 46 | 24 | 5 |
| D 20 |
75 | 75 | 30 | 95 | 95 | 48 | 26 | 5 |
| D 25 |
75 | 75 | 30 | 95 | 95 | 54 | 32 | 5 |
| D 30 |
75 | 75 | - | 95 | 95 | 40 | - | 5 |
| D 40 |
75 | 75 | - | 95 | 95 | 52 | - | 5 |
| D 50 |
75 | 75 | - | 95 | 95 | 65 | - | 5 |
| Rozměry (mm) | ||||||||
| d1 | m1 | m2 | d2 | l1 | l2 | l3 | l4 | s |
| D 18 |
100 | 100 | 30 | 120 | 120 | 46 | 24 | 5 |
| D 20 |
100 | 100 | 30 | 120 | 120 | 48 | 26 | 5 |
| D 25 |
100 | 100 | 30 | 120 | 120 | 54 | 32 | 5 |
| D 30 |
100 | 100 | - | 120 | 120 | 40 | - | 5 |
| D 40 |
100 | 100 | - | 120 | 120 | 52 | - | 5 |
| D 50 |
100 | 100 | - | 120 | 120 | 65 | - | 5 |
