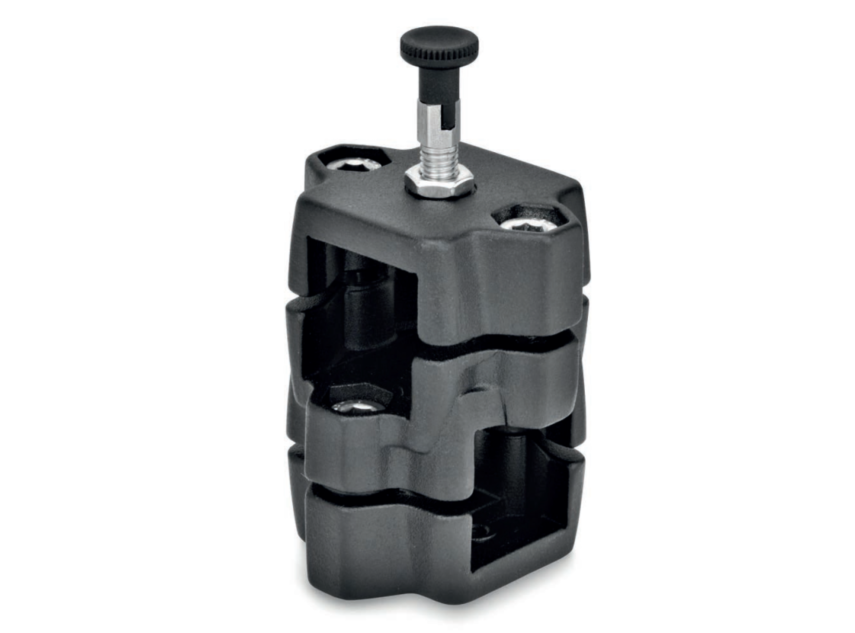

Uzavírací stavitelná jednotka KM.R

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: KM.R - s1 - s2 - t - o | Příklad objednání: KM.R-V25-V25-G-8
KM ... Uzavírací stavitelná jednotka
s1 ... svěrný spoj 1
s2 ... svěrný spoj 2
t ... typ
       G = se závitem
       R = s indexovacím čepem
       D = s pružinovým čepem
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

Uzavírací stavitelná jednotka KM.R z tlakově litého hliníku mají dělené upínací body a otvory kluzných jednotek opracované řeznými metodami. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.

Spolu s vodicí trubkou tvoří otvory kluzné jednotky pevný čtvercový vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Pomocí vyměnitelných pístů nebo pružných pístů v horní části je možné opakovaně rychle a snadno přecházet do poloh podél čtvercové konstrukční trubky vymezené otvory.

V závislosti na konstrukci je přesouvaný díl připevněn k posuvné jednotce nebo je samotná posuvná jednotka instalována na místě použití tak, že se celá blokovací jednotka pohybuje společně. V místech šroubů se šestihrannou hlavicí nebo nastavitelnými ručními pákami se zmenší velikost otvoru posuvné jednotky nebo upínacího bodu.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

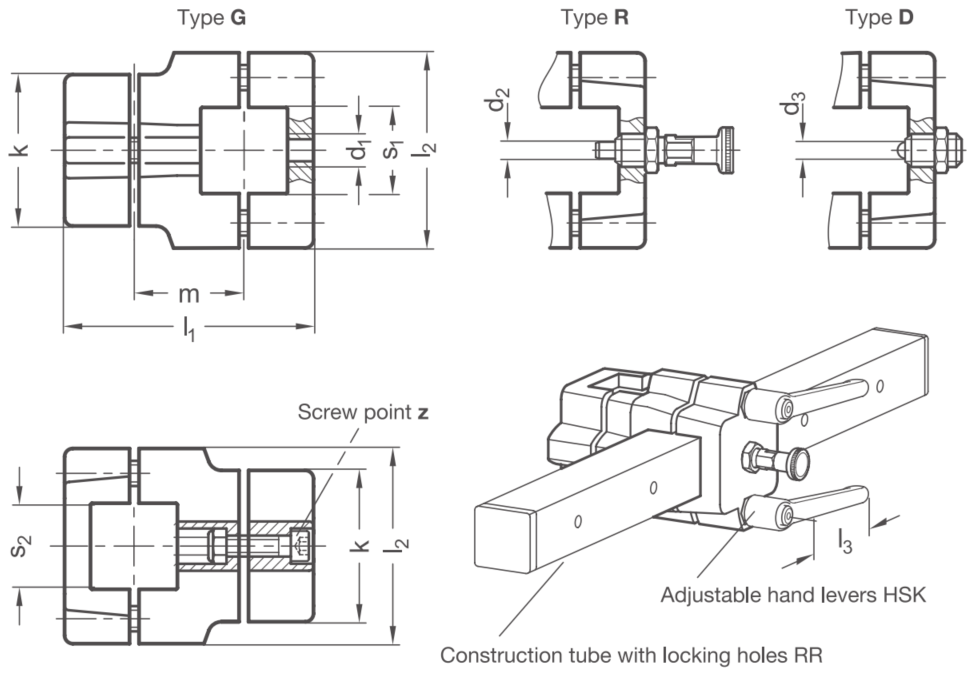

km.r


 Rozměry:

Svěrný spoj 1
Svěrný spoj 2 Rozměry (mm) Šroub Příslušenství
Čtverec
Čtverec HSK pro z
s1
s2 d1 d2 d3 k l1 l2 m l3
V 25 V 25 M8 5 3,5 50 79,5 68 33,5 M8x30 78
V 30 V 30
M8 5 3,5 50 79,5 68 33,5 M8x30 78
V 40
V 40
M12 8 6,5 76 125 98 55 M10x50 92
V 50
V 50
M12 8 6,5 76 125 98 55 M10x50 92
