Kloubová spojka GMQ
Objednací kód: GMQ - d1 - s2 - t - z - o | Příklad objednání: GMQ-B40-V50-S-2-8
GMQ ... kloubová spojka
d1 / s1 ... svěrný spoj 1
d1 = kruhový průřez
s1 = čtvercový průřez
d2 / s2 ... svěrný spoj 2
d2 = kruhový průřez
s2 = čtvercový průřez
t ... typ
S = plynulé nastavení
T = nastavení s 15° dělením (ozubení)
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

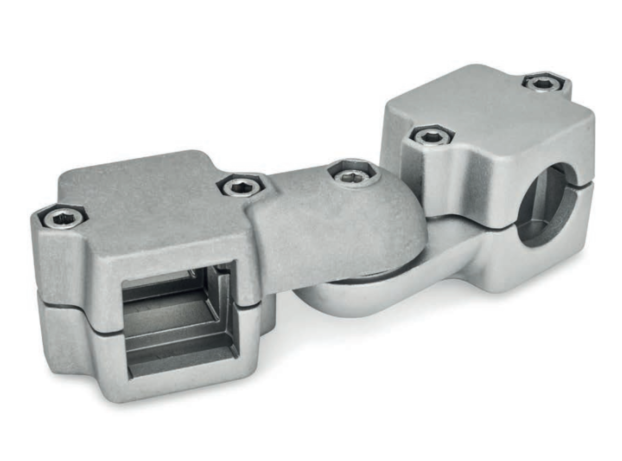

Kloubové spojky GMQ z tlakově litého hliníku mají dělené upínací body se stejným kruhovým nebo čtvercovým průřezem, které byly částečně opracovány řeznými metodami. Skládají se ze dvou otočných spojek LMQ.
Otvory upínacího bodu jsou umístěny v rovině a jsou spojeny upínacím kloubem, aby se mohly otáčet o ± 90°, od rovnoběžky ke kolmici. Přijímají obvykle dostupné konstrukční trubky prostřednictvím několika žeber v průřezu otvorů.
V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
K aretaci osy kloubu slouží šroub s vnitřním šestihranem nebo nastavitelná ruční páka na upínacím kloubu.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

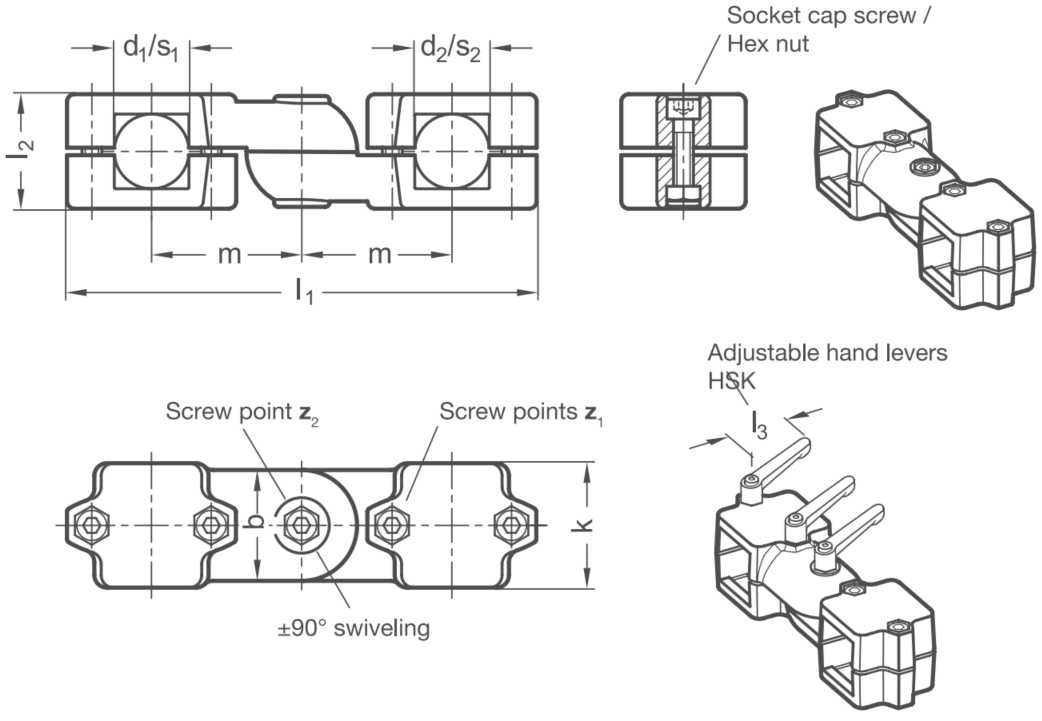

Rozměry:
Svěrný spoj 1 - Svěrný spoj 2 | Šířka | Rozměry | Šroub |
Příslušenství | |||||||
Kruh - Kruh |
Kruh - Čtverec |
Čtverec - Čtverec | HSK pro z1 |
HSK pro z2 | |||||||
d1 - d2 |
d1 - s2 | s1 - s2 | b | k | l1 | l2 | m | z1 | z2 | l3 | l3 |
B 40 - B 40 | B 40 - V 40 | V 40 - V 40 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 40 - B 42 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 40 - B 45 | B 40 - V 45 | V 40 - V 45 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 40 - B 48 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 40 - B 50 | B 40 - V 50 | V 40 - V 50 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 42 - V 40 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 42 - B 42 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 42 - B 45 | B 42 - V 45 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 42 - B 48 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 42 - B 50 | B 42 - V 50 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 45 - V 40 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 45 - B 45 | B 45 - V 45 | V 45 - V 45 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 45 - B 48 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 45 - B 50 | B 45 - V 50 | V 45 - V 50 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 48 - V 40 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 48 - V 45 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 48 - B 48 | - | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 48 - B 50 | B 48 - V 50 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 50 - V 40 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
- | B 50 - V 45 | - | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
B 50 - B 50 | B 50 - V 50 | V 50 - V 50 | 65 | 76 | 268 | 70 | 85 | M10x60 | M10x55 | 92 | 92 |
