Otočná spojka LSQ
Objednací kód: LSQ - d1 - t - z - o | Příklad objednání: LSQ-B40-OZ-2-8
LSQ ... otočná spojka
d1 ... ... Ø d1 - svěrný spoj
t ... typ
OZ = bez středícího stupně (hladký)
MZ = se středícím stupněm
AV = s vnějším ozubením
IV = s vnitřním ozubením
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

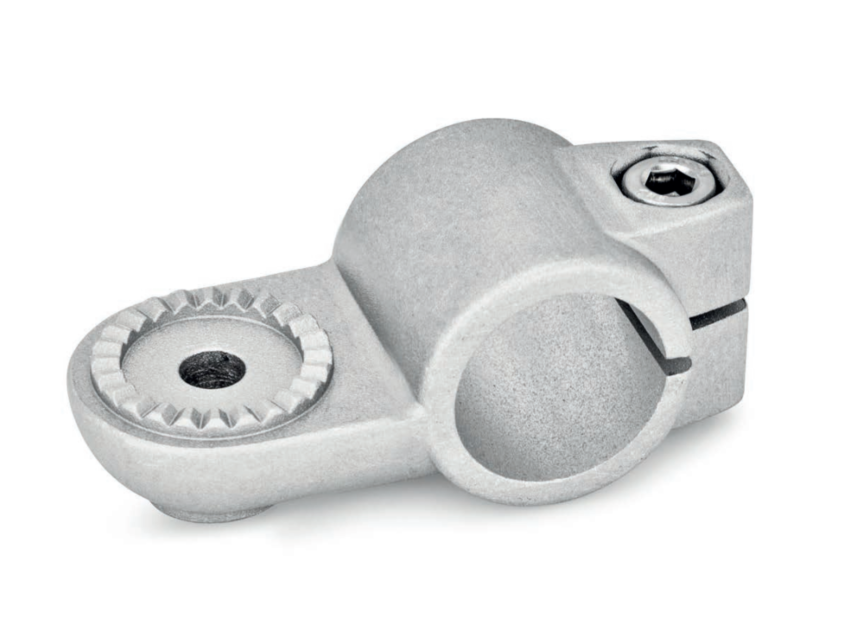

Otočné spojky LSQ z tlakově litého hliníku mají drážkovaný upínací bod opracovaný řezem metodami. Upevňovací výstupek je hladký, má středicí kroužek nebo má vroubkování korunky, které může být zapuštěné nebo vystouplé.
Upevňovací oko je vystředěné a kolmé k povrchu. osy otvoru, který obvykle přijímá dostupné konstrukční trubky s plným kontaktem přes celém průřezu.
Šroubový hrot upevňovacího oka přijímá šestihrannou hlavici nebo šroub s vnitřním šestihranem nebo pojistnou matici pro upevnění úchytu. pro upevnění případných dalších dílů. V místě upnutí šroub se šestihrannou hlavou nebo nastavitelná matice. ruční páka zmenšuje průřez otvoru pro upnutí.
Kombinací otočných upínačů, které mají shodné. upevňovací oka a odpovídající středicí kroužek vroubkování, je možné sestavit jakýkoli typ spoje spojky.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v dalších provedeních. V porovnání s nástroji šroubem se šestihrannou hlavou je upínání síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

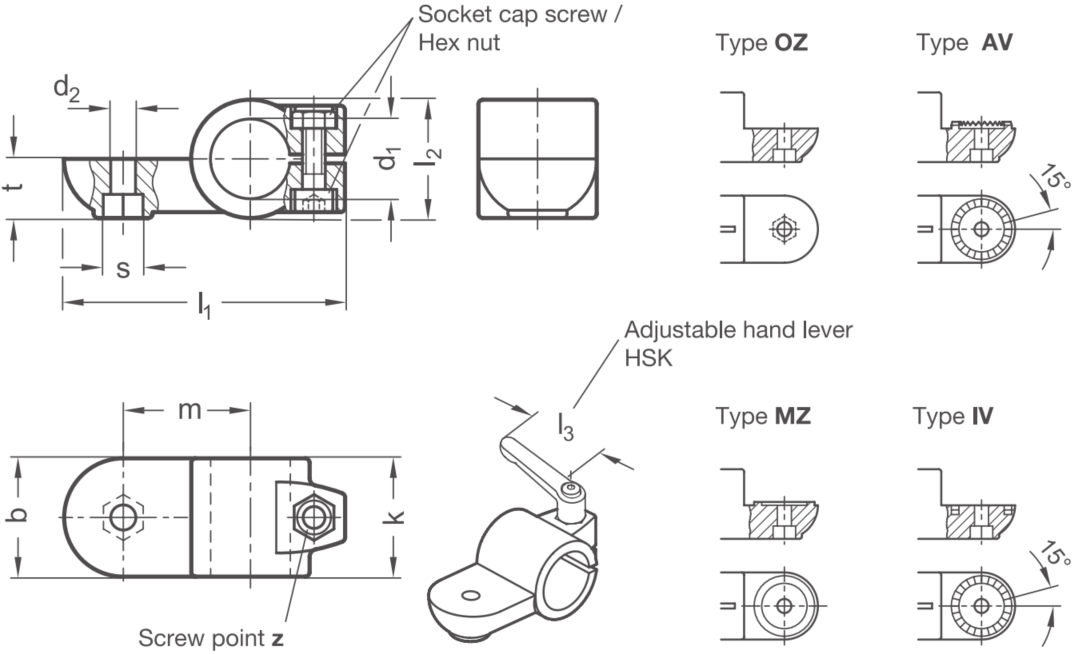

Rozměry:
| Svěrný spoj |
Šířka | Rozměry | Šroub |
Příslušenství | ||||||
| HSK pro z |
||||||||||
| d1 |
b | d2 | k | l1 | l2 | m | s | t | z |
l3 |
| B 20 | 40 | 8,5 | 40 | 95 | 40 | 43 | 13 | 20 | M8x25 | - |
| B 25 |
40 | 8,5 | 40 | 95 | 40 | 43 | 13 | 20 | M8x25 | 78 |
| B 30 |
40 | 8,5 | 40 | 95 | 40 | 43 | 13 | 20 | M8x25 | 78 |
| B 40 |
65 | 10,5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 42 |
65 | 10,5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 45 |
65 | 10,5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 48 |
65 | 10,5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10x50 | 92 |
| B 50 | 65 | 10,5 | 65 | 148 | 65 | 70 | 17 | 32,5 | M10x50 | 92 |
