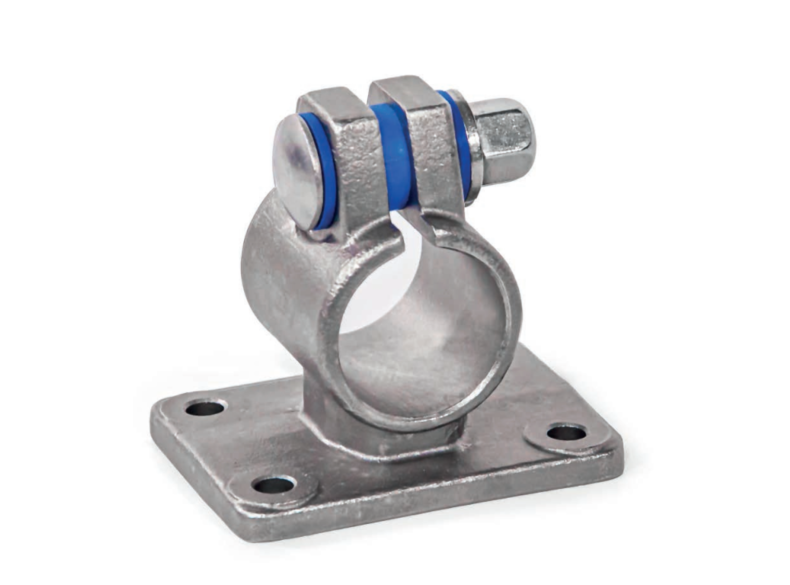

Spojka s přírubou FE
Objednací kód: FE - d1 - t - z | Příklad objednání: FE-B30-A-4
FE ... spojka s přírubou
d1 ... Ø d1 - svěrný spoj 1
t ... typ
A = bez těsnění
B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek)
z ... povrchová úprava / materiál
4 = šroub nerezový (DIN 917-A2), matice nerezová (DIN 603-A2)
Popis:
Přírubové spojky FE z matně tryskané přesně lité nerezové oceli mají drážkovaný upínací bod opracovaný řeznými metodami.
Příruba se čtyřmi otvory slouží jako rozhraní nebo k upevnění spojky k místu použití.
Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelem příruby. Dostává obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.
V místě šroubu se pomocí šroubu s vozíkem a matice nebo nastavitelné ruční páky zmenší průřez otvoru pro upnutí. Typ B je v místě šroubu vybaven těsněním.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HEK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

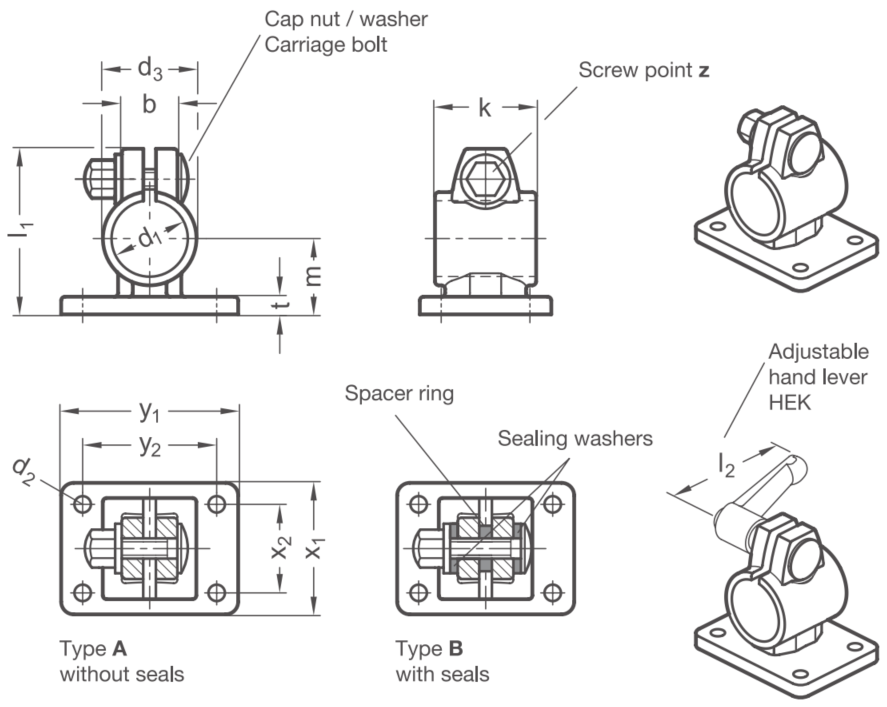

Rozměry:
| Svěrný spoj 1 | Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | |||||||||
| HEK | |||||||||||||
| d1 | k | b | d2 | d3 | l1 | m | t | x1 | x2 | y1 | y2 | l2 | |
| B 30 | 40 | 22 | 6,5 | 37 | 66 | 30 | 7 | 52 | 35 | 70 | 53 | M8 | 78 |
| B 40 | 56 | 28 | 8,5 | 50,2 | 86 | 42 | 7,63 | 78 | 52 | 108 | 82 | M10 | 92 |
| B 50 | 65 | 30 | 10,7 | 60 | 98,5 | 50 | 9 | 92 | 62 | 128 | 98 | M10 | 92 |
