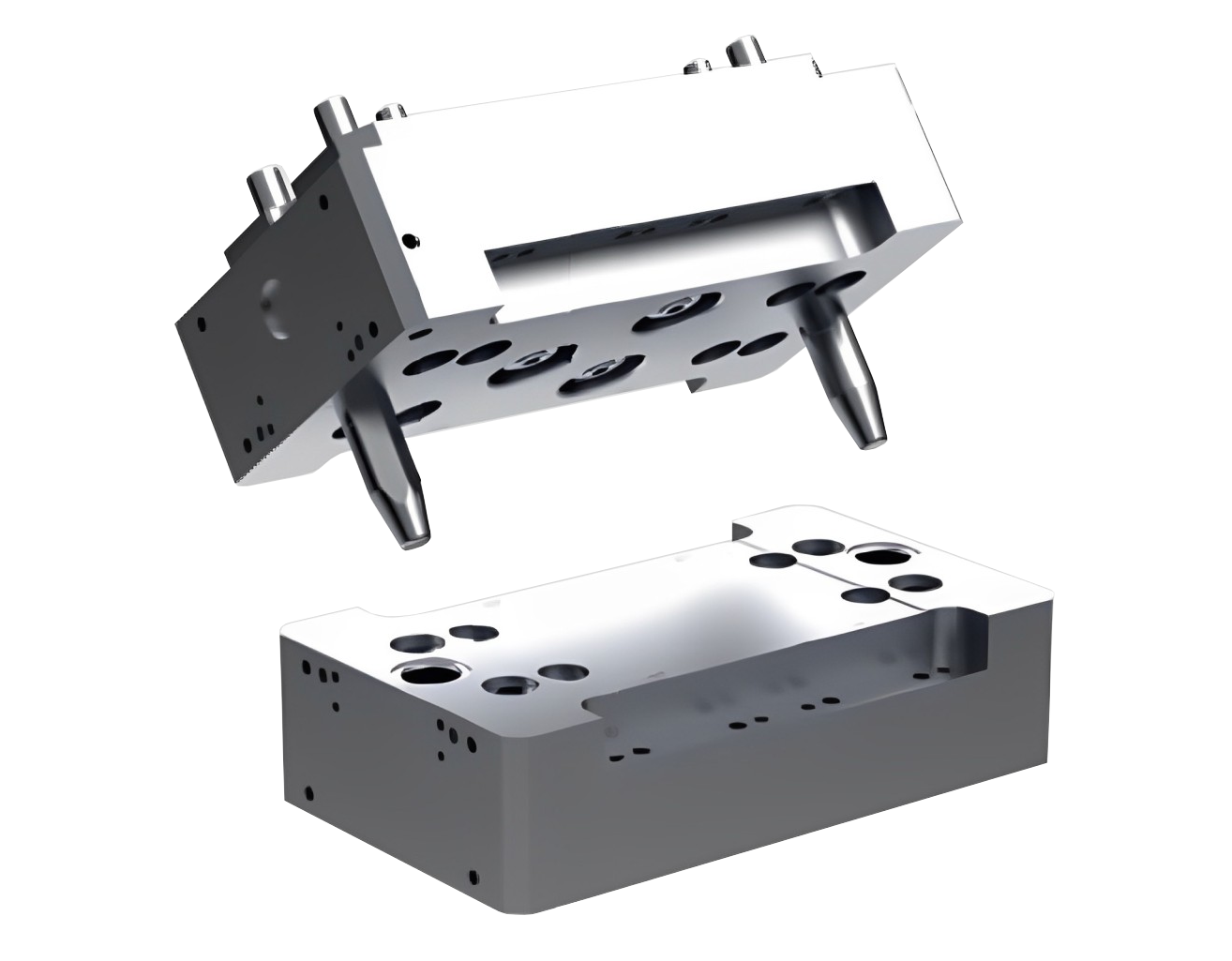

DOCKING SYSTEM
Dokovací systém se používá v aplikacích, kde je třeba rychle připojit a odpojit nástroje.
Výhody:
Flexibilní možnosti využití.

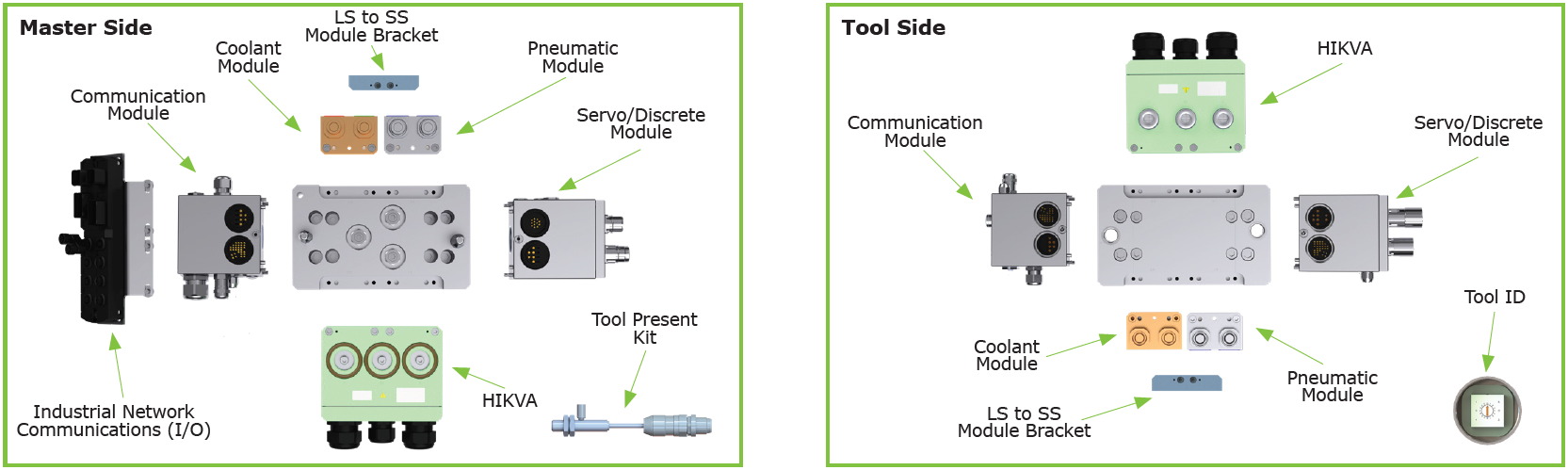

- Kompatibilní s moduly XChangeTM Utility.
K dispozici jsou kompatibilní verze.
- Úhlové
- Planární
- Úhlové a rovinné
Základní přehled
| Model | Strana adaptéru |
Typ shody |
Úhlová shoda | Rovinná, diametrální poddajnost | Rotační opakovatelnost | Hmotnost* |
| (º) | (mm) | (º) | (kg) | |||
| DM-M-SM-NC-A0000 | Master | Není v souladu s předpisy | N / A | N / A | ± 0,01 | 6,37 |
| DM-M-SM-A-A0000 | Master | Angular | 3 | N / A | ± 0,01 | 7,17 |
| DM-M-SM-XY-A0000 | Master | Planar | N / A | 4 | ± 0,01 | 7,17 |
| DM-M-SM-AXY-A0000 | Master | Angular and Planar | 3 | 4 | ± 0,01 | 7,17 |
| DM-T-SM-A0000** | Tool | Není v souladu s předpisy | N / A | N / A | ± 0,01 | 4,93 |
Pozn.
*Hmotnost se může lišit v závislosti na konkrétní konfiguraci.
**Boční adaptér pro nářadí lze použít s jakýmkoli hlavním bočním adaptérem.
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 dB(A) v každém směru
Výše uvedené konfigurace jsou pouze reprezentativní a nezahrnují všechny dostupné možnosti.
