Popis:

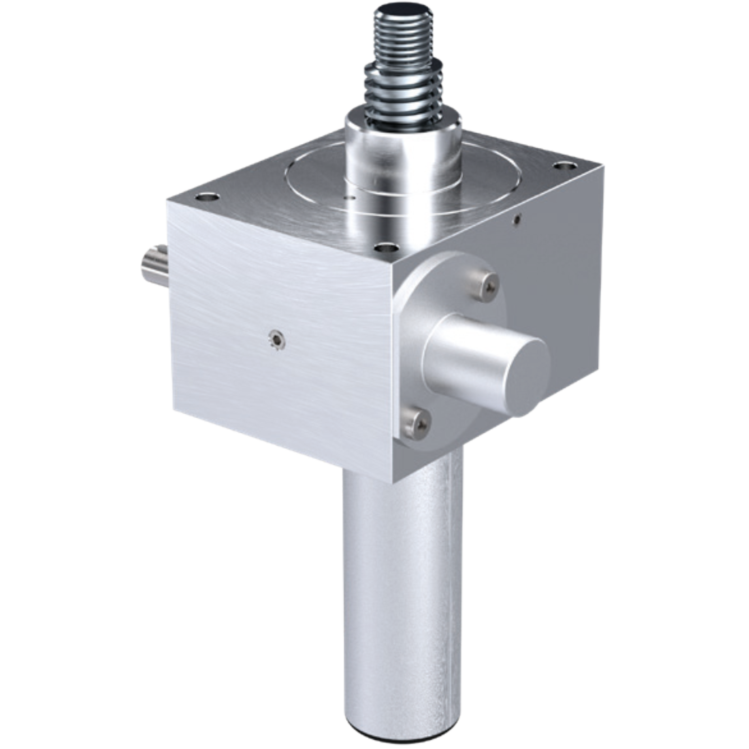

Krycí víka hřídelí umožňují zakrýt volné konce šnekových hřídelí. a zabránit tak riziku poranění. Montují se pomocí standardních závitových otvorů ve skříni šnekových zvedáků. Montáž šrouby jsou součástí dodávky. Při objednávce uveďte stranu montáže ochranného krytu hřídele (strana A nebo B). Materiál: hliník (jiné materiály, např. V2A nebo V4A na vyžádání).

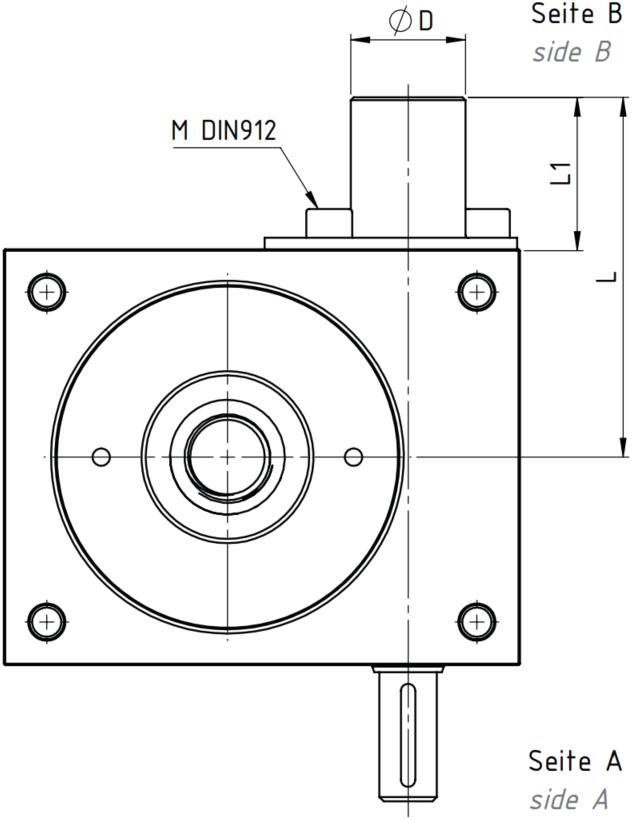

Rozměry:
| Velikost | Rozměry (mm) |
|||
| L | L1 | D | M | |
| WSK - M0 | 52 | 27 | 20 | M5x8 |
| WSK - M1 | 66 | 30 | 25 | M5x8 |
| WSK - M2 | 76,5 | 34 | 30 | M6x12 |
| WSK - M3 | 102,5 | 50 | 35 | M8x12 |
| WSK - M4 | 125,5 | 53 | 40 | M10x16 |
| WSK - M5 | 157,5 | 75 | 50 | M12x18 |
| WSK - J1 | 169,5 | 72 | 50 | M12x18 |
| WSK - J2 / J3 | 185 | 75 | 65 | M12x18 |
| WSK - J4 | Na vyžádání | |||
| WSK - J5 | Na vyžádání | |||
