Popis:

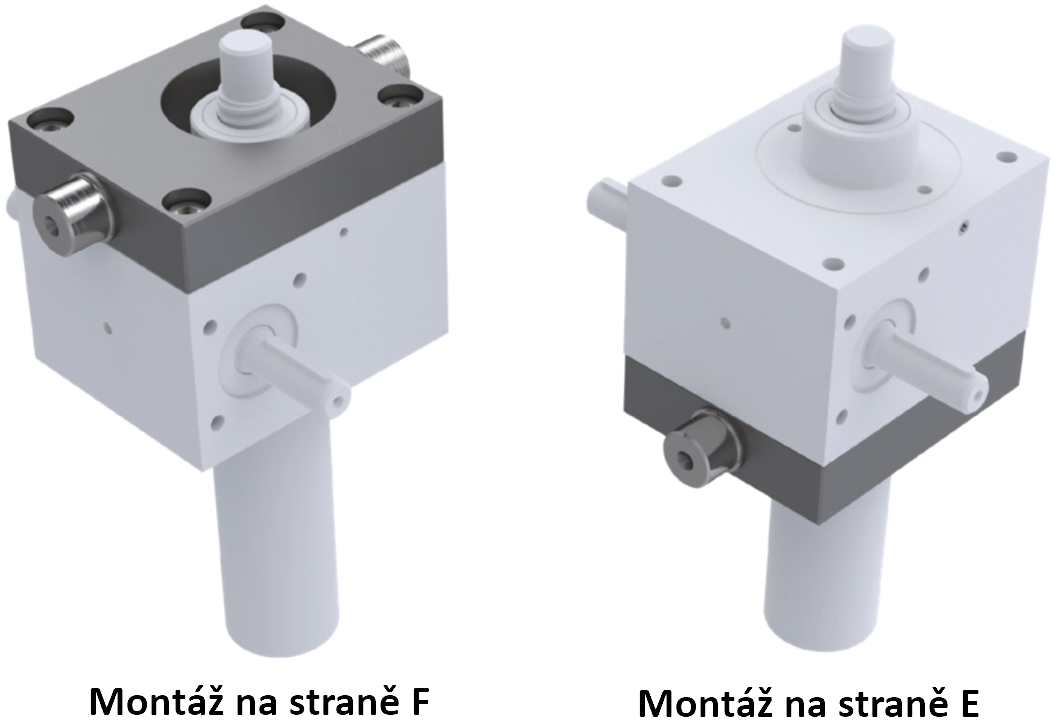

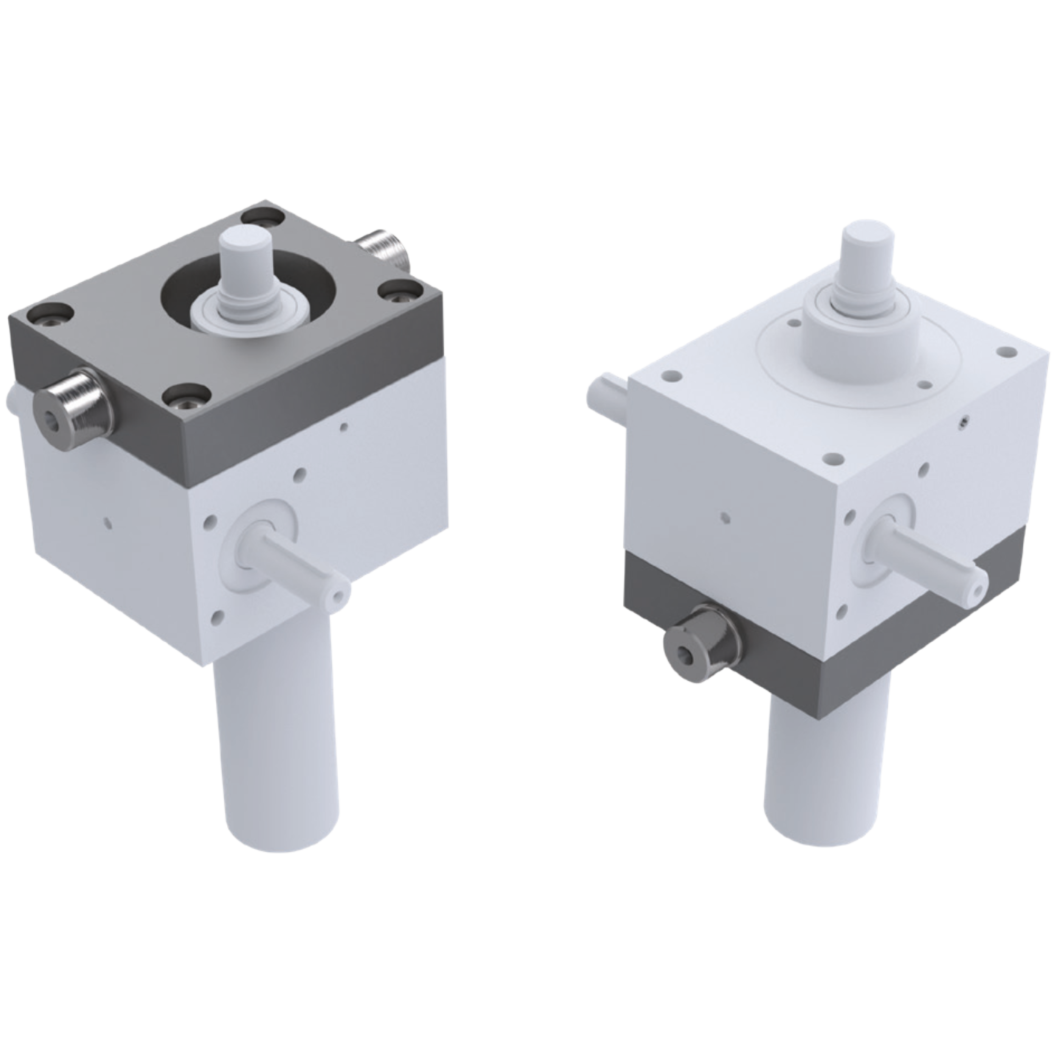

Montážní adaptery řady KA-ZL-C-D jsou vhodné pro aplikace, kdy je vyžadována přídavná rotace zdvižné převodovky. Pomocí těchto montážních adapterů, někdy také nazývaných kardanových adapterů, lze docílit vlastní rotace kolem osy zdvižné převodovky. Pokud je osa rotace kolmá vůči směru hnacího hřídele, pak je vhodné použít typ KA-ZL-C-D. Pokud je vyžadována osa rotace rovnoběžná s hnacím hřídelem, pak je vhodné použít adapter KA-ZQ-A-B. Standardní montážní strana je zespodu převodové skříně (strana E ... viz. obrázek). Pokud je nutné umístění na horní straně převodovky (strana F), pak si žádáme o uvedení toho požadavku do specifikace. Dostupné také v nerezovém provedení.

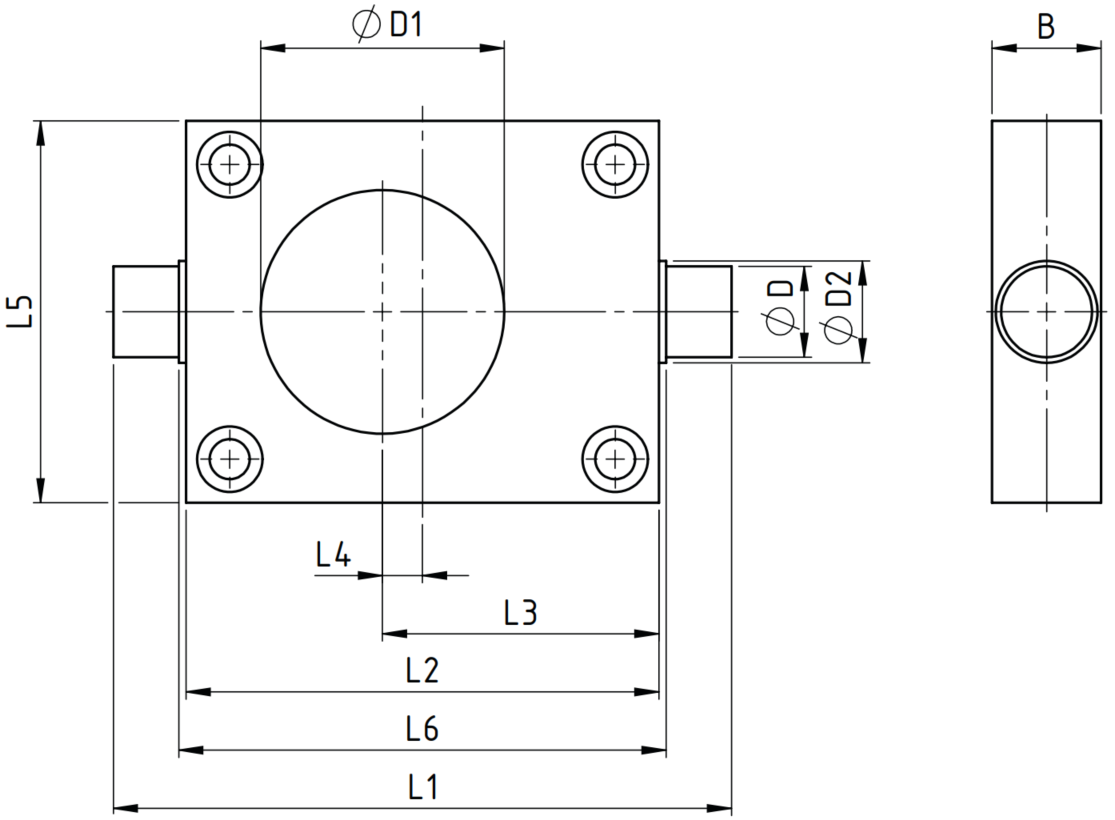

Rozměry montážního adapteru KA-ZL-CD:
Velikost | Rozměry (mm) |
|||||||||
L1 | L2 | L3 | L4 | L5 | L6 | Ø Df8 |
Ø D1 | Ø D2 | B | |
M 0 | 80 | 60 | 38 | 8 | 50 | 64 | 10 | 30 | 13 | 15 |
M 1 | 110 | 80 | 49 | 9 | 72 | 84 | 15 | 35 | 18 | 20 |
M 2 | 140 | 100 | 60 | 10 | 85 | 104 | 20 | 45 | 23 | 25 |
M 3 | 170 | 130 | 76 | 11 | 105 | 134 | 25 | 55 | 28 | 30 |
M 4 | 240 | 180 | 102 | 12 | 145 | 184 | 35 | 70 | 38 | 40 |
M 5 | 270 | 200 | 117 | 17 | 165 | 204 | 45 | 95 | 48 | 50 |
J 1 | 290 | 210 | 120 | 15 | 195 | 214 | 50 | 100 | 56 | 60 |
J 2 | 330 | 240 | 140 | 20 | 220 | 244 | 70 | 115 | 76 | 80 |
J 3 | 330 | 240 | 140 | 20 | 220 | 244 | 70 | 130 | 76 | 80 |
J 4 | 410 | 270 | 165 | 20 | 250 | 294 | 80 | 155 | 88 | 90 |
J 5 | 520 | 360 | 210 | 30 | 300 | 364 | 90 | 185 | 96 | 100 |
3D konfigurace příslušenství (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
