Popis:

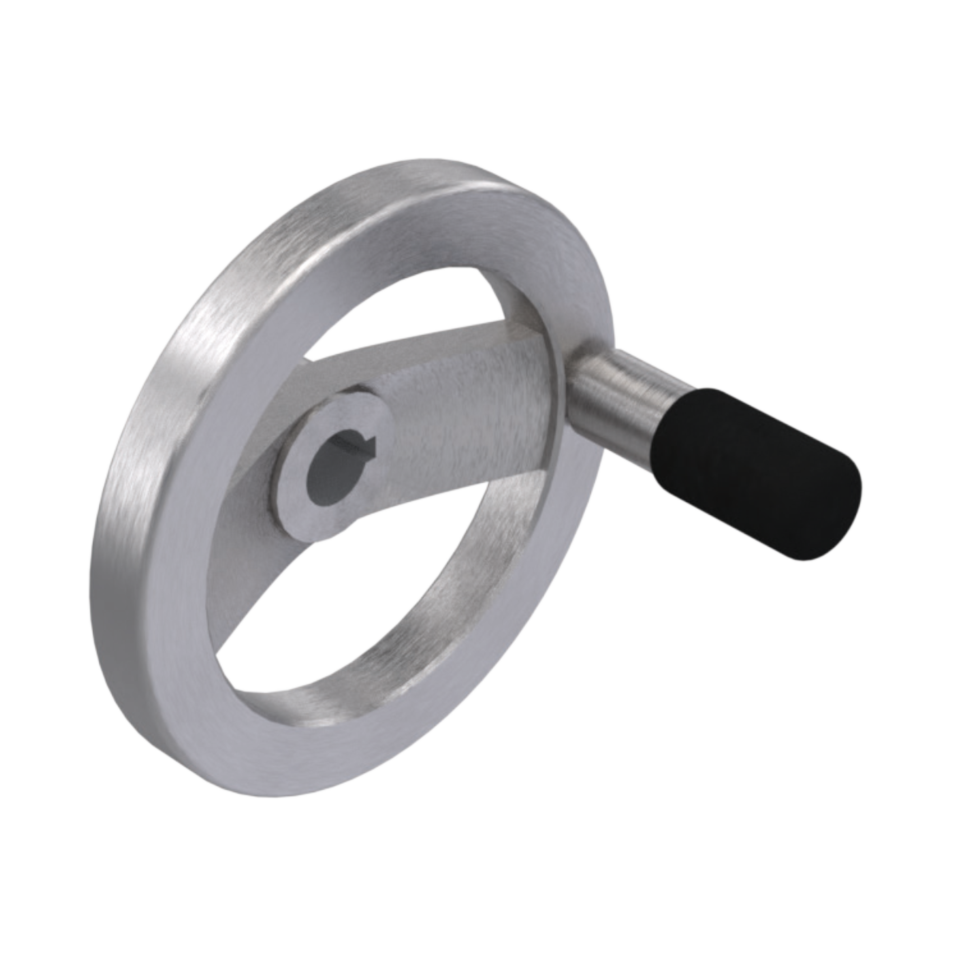

Hliníková ovládací kola HR s otočnou rukojetí pro snadné ruční ovládání nastavení nebo nouzové nastavení šroubových zvedáků a systémů.

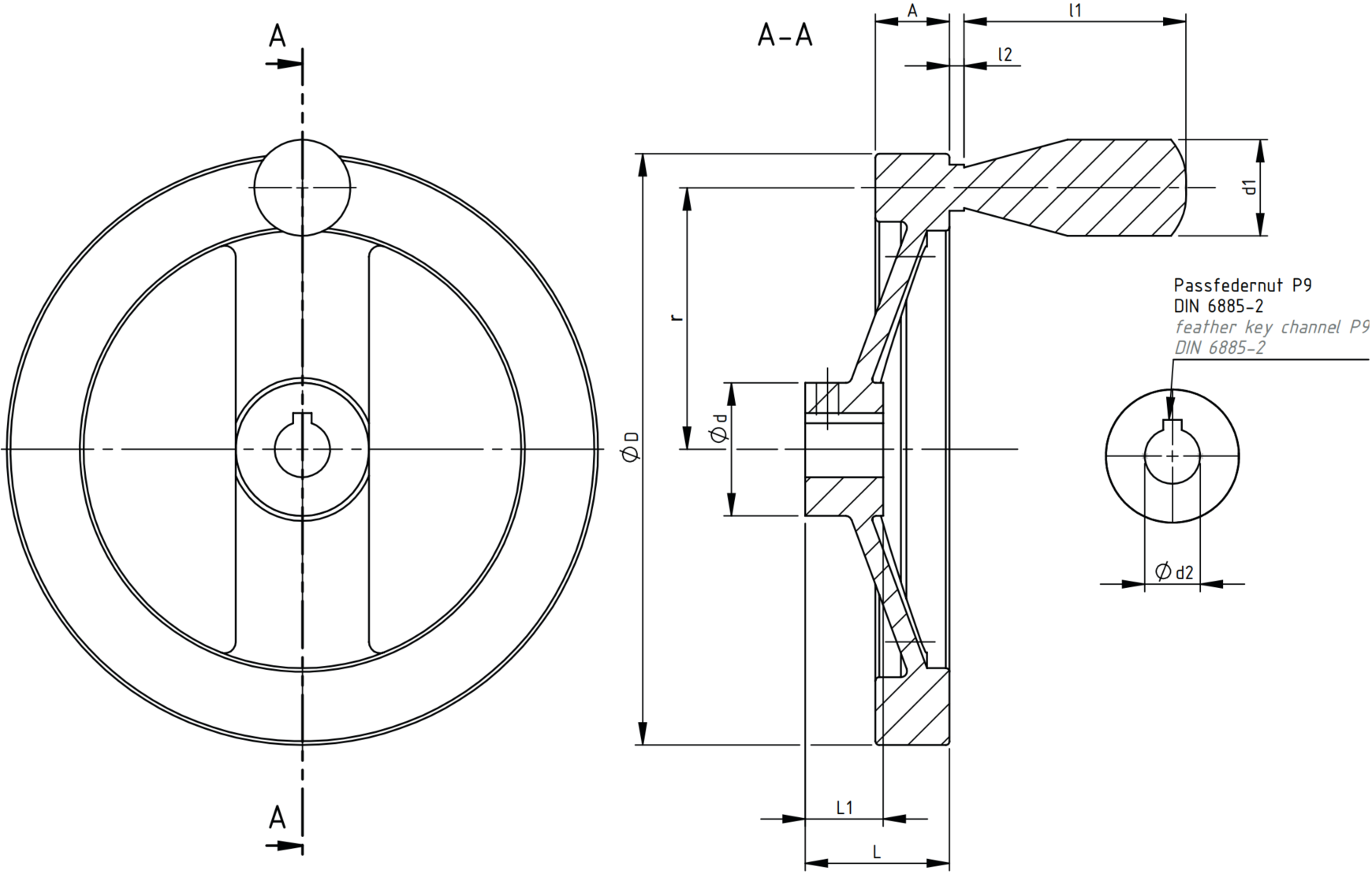

Rozměry:
Velikost | Rozměry (mm) |
Otvor | ||||||||
A | D | d | d1 | L1 | L | I1 | I2 | r | d2 H7 | |
HR-A-80-P10 |
10 | 80 | 31 | 21 | 16 | 29 | 50 | 2,5 | 35 | Ø10 |
HR-A-80-P14 | 10 | 80 | 31 | 21 | 16 | 29 | 50 | 2,5 | 35 | Ø14 |
HR-A-100-P10 | 10 | 100 | 33 | 21 | 17 | 33 | 50 | 2,5 | 40 | Ø10 |
HR-A-100-P14 | 10 | 100 | 33 | 21 | 17 | 33 | 50 | 2,5 | 40 | Ø14 |
HR-A-125-P10 | 13 | 125 | 35 | 22 | 18 | 36 | 56 | 2,5 | 54 | Ø10 |
HR-A-125-P14 | 13 | 125 | 35 | 22 | 18 | 36 | 56 | 2,5 | 54 | Ø14 |
HR-A-140-P14 | 13 | 140 | 37 | 22 | 19 | 39 | 56 | 2,5 | 60 | Ø14 |
HR-A-140-P16 | 13 | 140 | 37 | 22 | 19 | 39 | 56 | 2,5 | 60 | Ø16 |
HR-A-160-P14 | 16 | 160 | 40 | 23 | 20 | 40 | 65 | 2,5 | 70 | Ø14 |
HR-A-160-P16 | 16 | 160 | 40 | 23 | 20 | 40 | 65 | 2,5 | 70 | Ø16 |
HR-A-200-P16 | 16 | 200 | 45 | 26 | 24 | 45 | 80 | 2,5 | 89 | Ø16 |
HR-A-200-P20 | 16 | 200 | 45 | 26 | 24 | 45 | 80 | 2,5 | 89 | Ø20 |
HR-A-250-P20 | 19 | 250 | 52 | 31 | 28 | 50 | 102 | 2,5 | 112 | Ø20 |
HR-A-250-P25 | 19 | 250 | 52 | 31 | 28 | 50 | 102 | 2,5 | 112 | Ø25 |
HR-A-250-P28 | 19 | 250 | 52 | 31 | 28 | 50 | 102 | 2,5 | 112 | Ø28 |
