Popis:

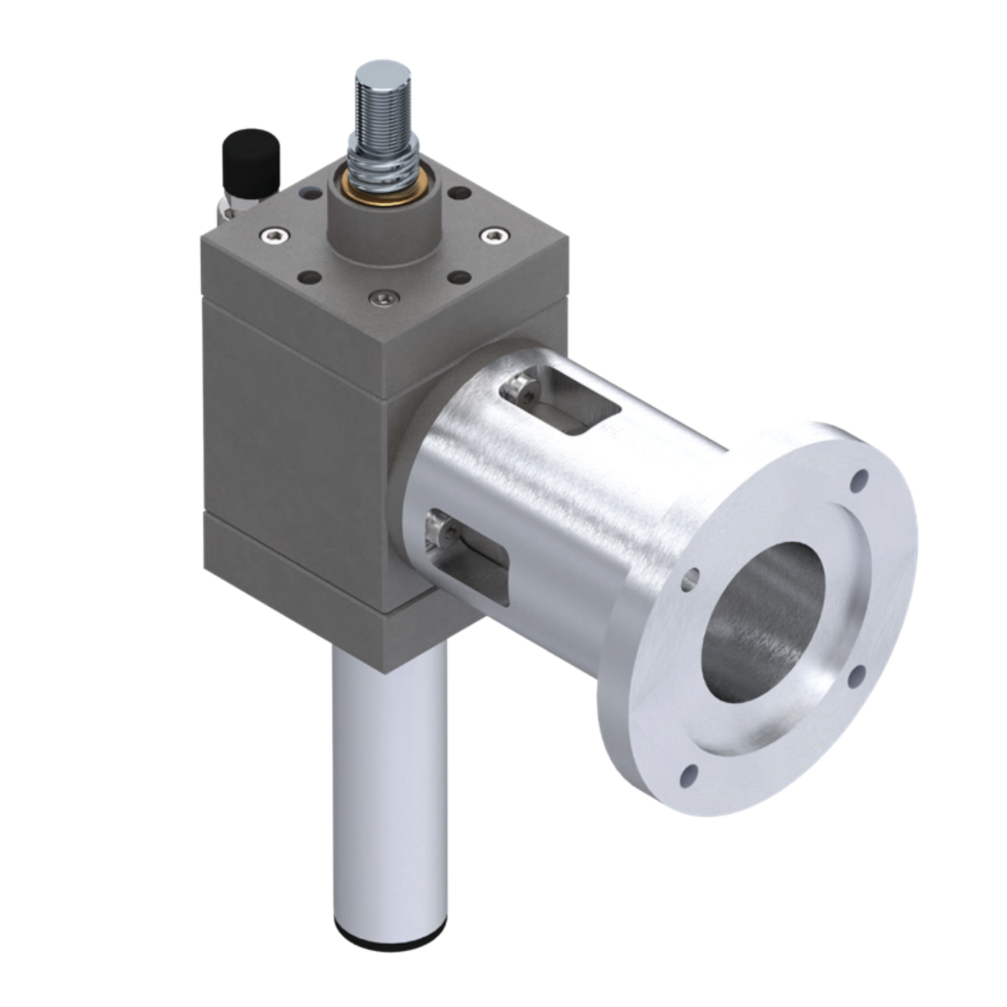

Přírubové adaptery motoru se používají k upevnění motorů na zdvižné převodovky a zároveň slouží jako kryt pro spojku mezi motorem a hnacím hřídelem. Při objednávce uveďte stranu montáže příruby adaptéru motoru (A nebo B).

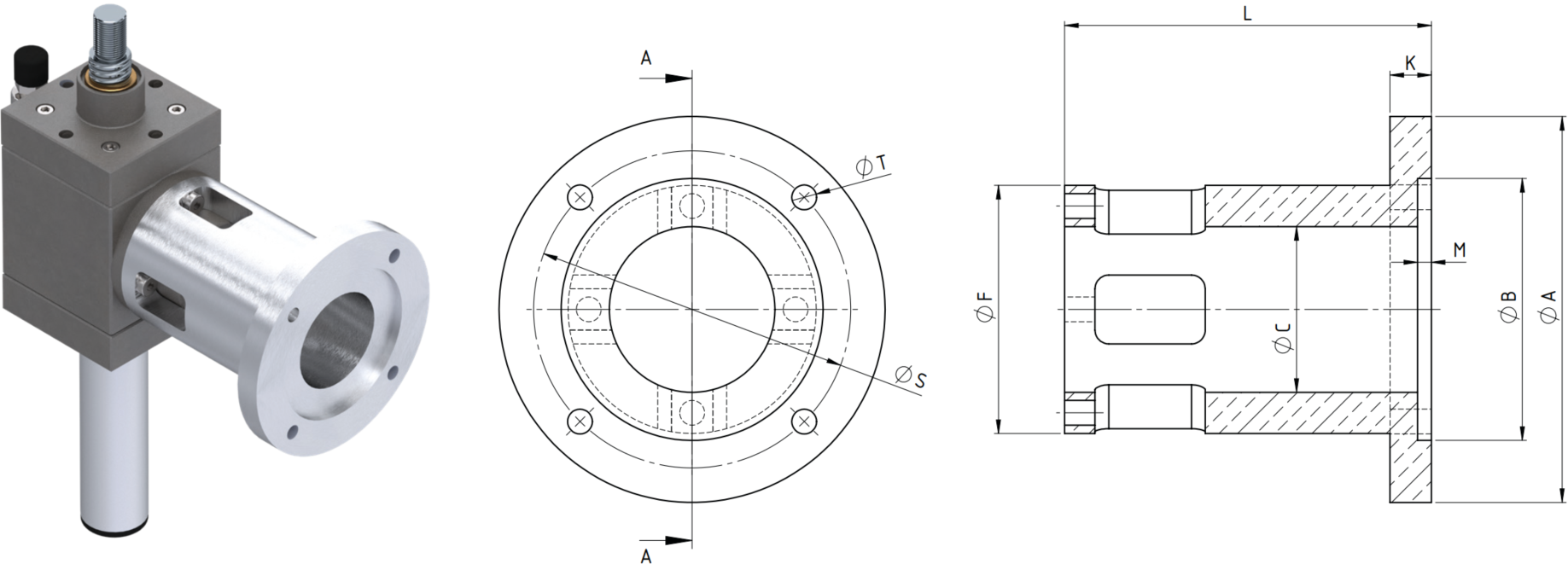

Rozměry:
Velikost | IEC Motor |
Rozměry (mm) | Velikost spojky |
Ø a délka hřídele zdvižné převodovky (mm) |
Ø a délka hřídele motoru |
||||||||
B14 |
A | B | C | F | K | M | S | T | L | (mm) | |||
MG G1 | 63 | 90 | 60 | 60 | 90 | 15 | 5 | 75 | 6 | 106 | 19 | Ø18/121) x 23 | Ø11x23 |
MG G1 | 71 | 105 | 70 | 60 | 90 | 15 | 5 | 85 | 7 | 113 | 19 | Ø18/121) x 23 | Ø14x30 |
MG G1 | 80 | 120 | 80 | 60 | 90 | 15 | 5 | 100 | 7 | 123 | 19 | Ø18/121) x 23 | Ø19x40 |
MG G1 | 90 | 140 | 95 | 60 | 90 | 15 | 5 | 115 | 9 | 135 | 24 | Ø18/121) x 23 | Ø24x50 |
MG G2 | 80 | 120 | 110 | 90 | 135 | 15 | 5 | 100 | 7 | 155 | 28 | Ø32/281) x 50 | Ø19x40 |
MG G2 | 90 | 140 | 110 | 90 | 135 | 15 | 5 | 115 | 9 | 165 | 28 | Ø32/281) x 50 | Ø24x50 |
MG G2 | 100 | 160 | 180 | 90 | 135 | 15 | 5 | 130 | 9 | 175 | 28 | Ø32/281) x 50 | Ø28x60 |
MG G2 | 112 | 160 | 180 | 90 | 135 | 15 | 5 | 130 | 9 | 175 | 28 | Ø32/281) x 50 | Ø28x60 |
MG G3 | 100-B5 | 250 | 230 | 150/1401) | 225 | 25 | 5 | 215 | M12 | 256/2591) | 42/38 | Ø55/401) x 90/801) | Ø28x60 |
MG G3 | 112-B5 | 250 | 250 | 150/1401) | 225 | 25 | 5 | 215 | M12 | 256/2591) | 42/38 | Ø55/401) x 90/801) | Ø28x60 |
MG G3 | 132-B5 | 300 | - | 150/1401) | 225 | 25 | 5 | 265 | M12 | 276/2811) | 42 | Ø55/401) x 90/801) | Ø38x80 |
MG G3 | 160-B5 | 350 | - | 150/1401) | 225 | 25 | 5 | 300 | M16 | 301/3111) | 42 | Ø55/401) x 90/801) | Ø42x110 |
1) první rozměr pro převodový poměr 2:1, druhý rozměr pro převodový poměr 3:1
