Popis:

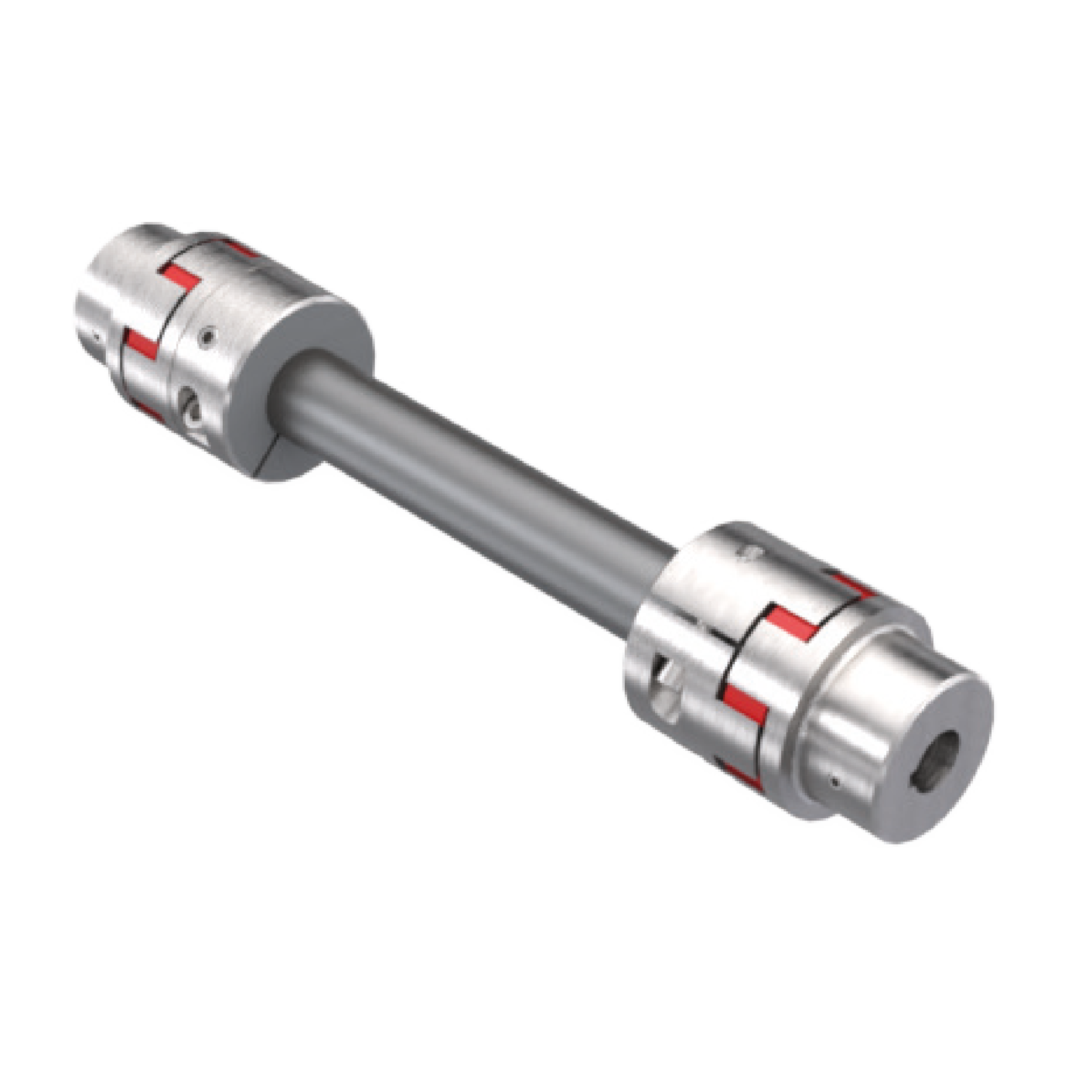

Spojovací hřídele ZR je levnější alternativou ke spojovacím hřídelím GX. Spojovací hřídele ZR jsou složeny ze dvou nábojů s pružným členem na každé straně duté tyče. Díky své konstrukci umožňují spojení prvků i na velkou vzdálenost a to i při maximální rychlosti 1500rpm. Na výběr je ze dvou provedení nábojů a to 1 a 1a. Vrtání náboje spojky je vždy v toleranci H7.

zr

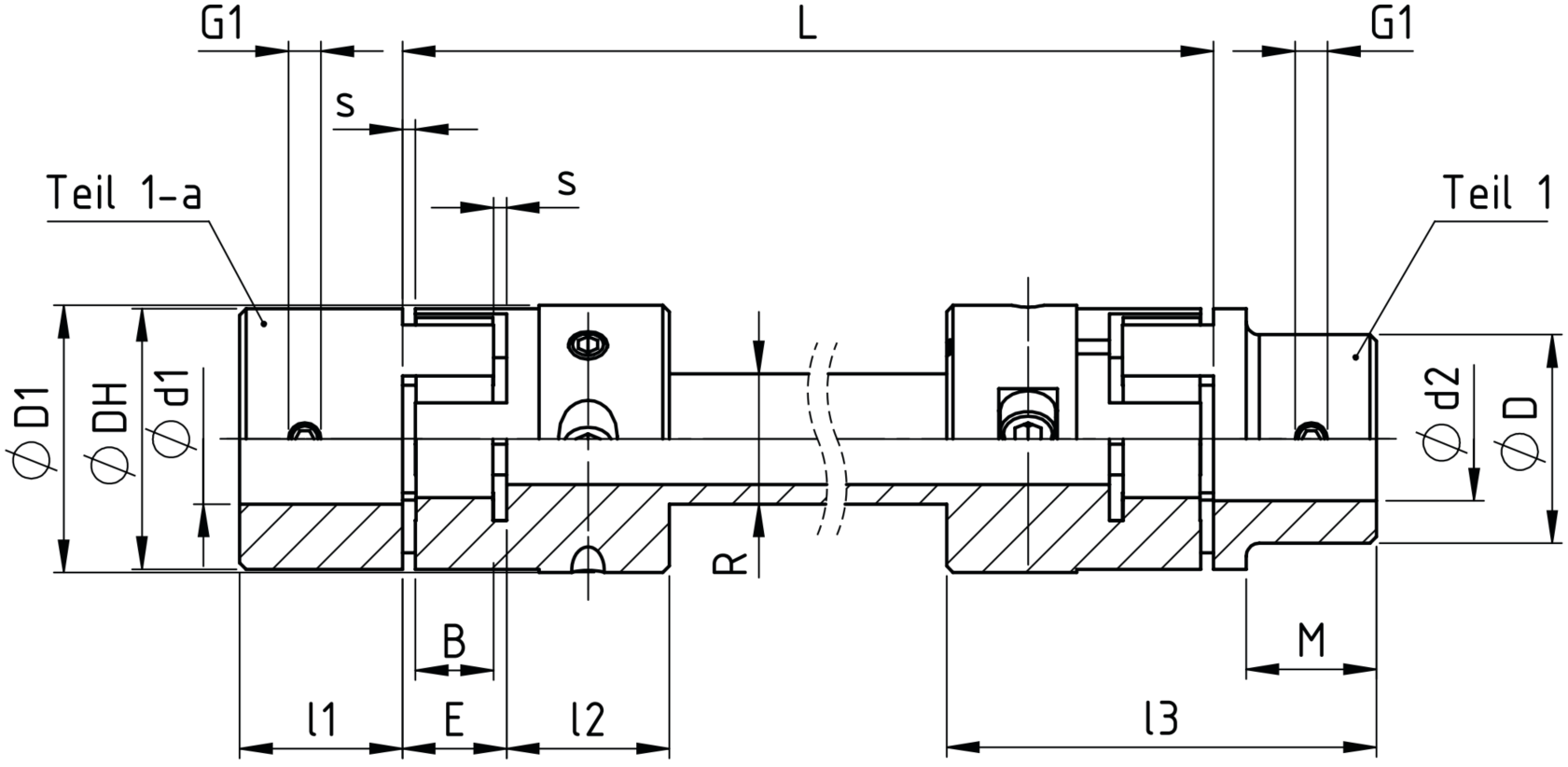

Rozměry:

Velikost Výrobní otvory Ød H7 Rozměry (mm)
Tvar 1 Tvar 1a
min Ø d2 max Ø d2 min Ø d1 max Ø d1 Ø DH Ø D Ø D1 Ø dH I1 / I2 M s b E I3 Ø R G1
ZR-14 - - 4 14 30 - 30 10,5 11 - 1,5 10 13 35 14x2 M4
ZR-19 6 19 19 24 40 32 41 18 25 20 2 12 16 66 20x3 M6
ZR-24 8 24 24 28 55 40 55 27 30 24 2 14 18 78 30x4 M8
ZR-28 10 28 28 38 65 48 65 30 35 28 2,5 15 20 90 35x4 M10
ZR-38 12 38 38 45 80 66 77 38 45 37 3 18 24 114 40x4 M12
ZR-42 28 42 42 55 95 75 94 46 50 40 3 20 26 126 45x4 M12
ZR-48 28 48 48 60 105 85 102 51 56 45 3,5 21 28 140 50x4 M16

kat2

Technická data
Velikost Pružný člen [98 Shore A]
 Pružný člen [92 Shore A] Pružný člen GS [98 Shore A]
Max. úhlové natočení Max. axiální posunutí
 Nominální kroutící moment Max. kroutící moment Max. zkrut
 Max. úhlové natočení Max. axiální posunutí Nominální kroutící moment Max. kroutící moment Zkrut Max. úhlové natočení Max. axiální posunutí Nominální kroutící moment Max. kroutící moment Dynamická torzní tuhost
(°)
(mm) TkN (Nm) TKmax (Nm) VKmax (°) (°) (mm) TkN (Nm) TKmax (Nm) VkN (°) (°) (mm) TkN (Nm) TKmax (Nm) (Nm / rad)
ZR-14 1,2 -1 / +2 12,5 25 5 1,2 -1 / +2 7,5 15 10 0,9 -1 / +2 12,5 25 256
ZR-19 1,2 -1 / +2,4 17 34 5 1,2 -1 / +2,4 10 20 5 0,9 -1 / +2,4 17 34 1270
ZR-24 0,9 -1 / +2,8 60 120 5 0,9 -1 / +2,8 35 70 5 0,9 -1 / +2,8 60 120 4010
ZR-28 0,9 -1,4 / +3 160 320 5 0,9 -1,4 / +3 95 190 5 0,9 -1,4 / +3 160 320 4960
ZR-38 1,0 -1,4 / +3,6 325 650 5 1,0 -1,4 / +3,6 190 380 5 0,9 -1,4 / +3,6 325 650 8580
ZR-42 1,0 -2 / +4 450 900 5 1,0 -2 / +4 265 530 5 0,9 -2 / +4 450 900 18846
ZR-48 1,1 -2 / +4,2 525 1050 5 1,1 -2 / +4,2 310 620 5 0,9 -2 / +4,2 525 1050 22810

Výpočet nominální vzdálenosti L pro spojojovací hřídele:

Délka spojovací hřídele L vychází z osové vzdálenosti A (osová vzdálenost zdvižných převodovek) a korekčního rozměru Ak uvedeného v tabulce. Platí pro všechny zdvižné převodovky a spojovací hřídele.

nominalni delka















nominalni delka4
Korekční rozměry roztečové vzdálenosti Ak (mm)
Velikost M0 M1 / MH1
 M2 / MH2
 G1 M3 / MH3
 C3 M4 / MH4
 C5 G2 M5 / MH5
 J1 C15 G3 2:1
 G3 3:1 J2 C20 J3 / JH3
 C30 J4 J5 C50
ZR-14 92 120 140
ZR-19 92 120 140 244 195 180 240 228
ZR-24 112 137 150 244 195 180 240 228   300 325 280
ZR-28   147 160 244 195 180 240 228 360 300 325 280     355 322 355 355 380
ZR-38       264 200 190 240 228 360 300 325 280   620 355 322 355 355 380
ZR-42             250 228 360 300 325 280 610 620 355 322 355 355 380 500 560
ZR-48                 374 300 325 280 610 620 355 322 355 355 380 500 560
Modely

csm icon step ee9423dffb

3D konfigurace příslušenství (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
