Popis:
Upínací desky BP se často používají k zajištění šroubu zdvižné převodovky verze N. Díky přírubovitému provedení a vrtání 4x90° jsou konce vřetena s montážními deskami snadno přispůsobitelné v mnoha konstrukcích.

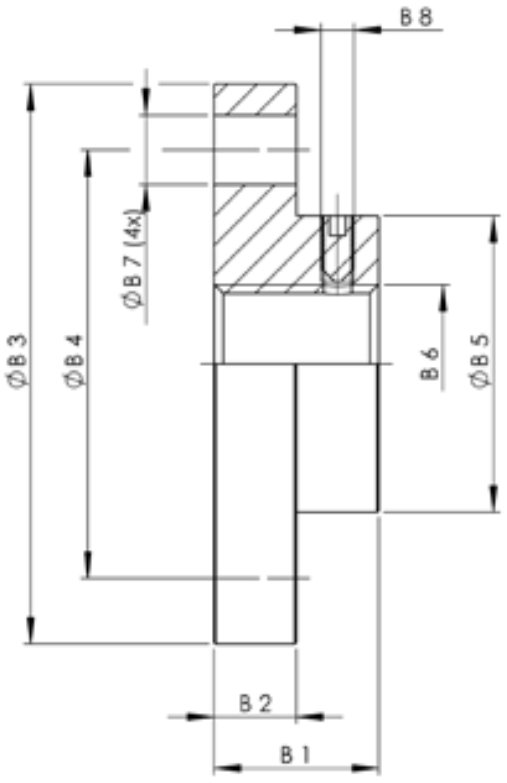

Rozměry upínací desky BP:
| Velikost | Rozměry (mm) |
Hmotnost (kg) | |||||||
| B1 | B2 | Ø B3 | B4 | B5 | B6 | B7x4 |
B8 | ||
| BP - M 0 | 16 | 6 | 50 | 40 | 26 | M8 | 7 | M4 | 0,1 |
| BP - M 1 | 20 | 7 | 65 | 48 | 30 | M12 | 9 | M5 | 0,2 |
| BP - M 2 | 21 | 8 | 80 | 60 | 38,7 | M14 | 11 | M6 | 0,3 |
| BP - M 3 | 23 | 10 | 90 | 67 | 46 | M20 | 11 | M8 | 0,6 |
| BP - M 4 | 30 | 15 | 110 | 85 | 60 | M30 | 13 | M8 | 1,2 |
| BP - M 5 | 50 | 20 | 150 | 117 | 85 | M36 | 17 | M10 | 4,8 |
| BP - J 1 | 50 | 25 | 170 | 130 | 90 | M48x2 | 21 | M10 | 5,0 |
| BP - J 2 | 60 | 30 | 200 | 155 | 105 | M56x2 | 25 | M12 | 7,7 |
| BP - J 3 | 60 | 30 | 220 | 170 | 120 | M64x3 | 25 | M12 | 9,8 |
| BP - J 4 | 80 | 40 | 260 | 205 | 145 | M72x3 | 32 | M12 | 18,4 |
| BP - J 5 | 120 | 40 | 310 | 240 | 170 | M100x3 | 38 | M12 | 29,6 |
