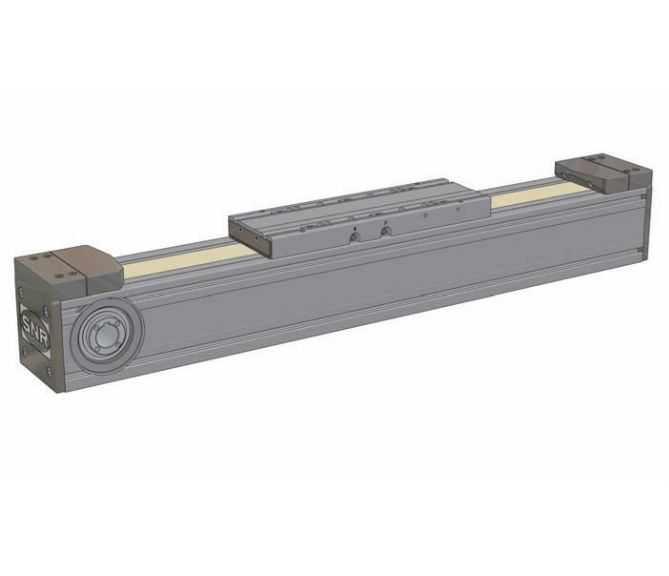

AXC 120 Z
Lineární modul série AXC-Z
- velikost: 120
- základní rozměr: 120x150
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kladičkové vedení | L | 360 | 50 | 15 |
| Kladičkové vedení | M | 600 | 50 | 15 |
| Kuličkové vedení | B | 360 | 50 | 5 |
| Kuličkové vedení | C | 600 | 50 | 5 |

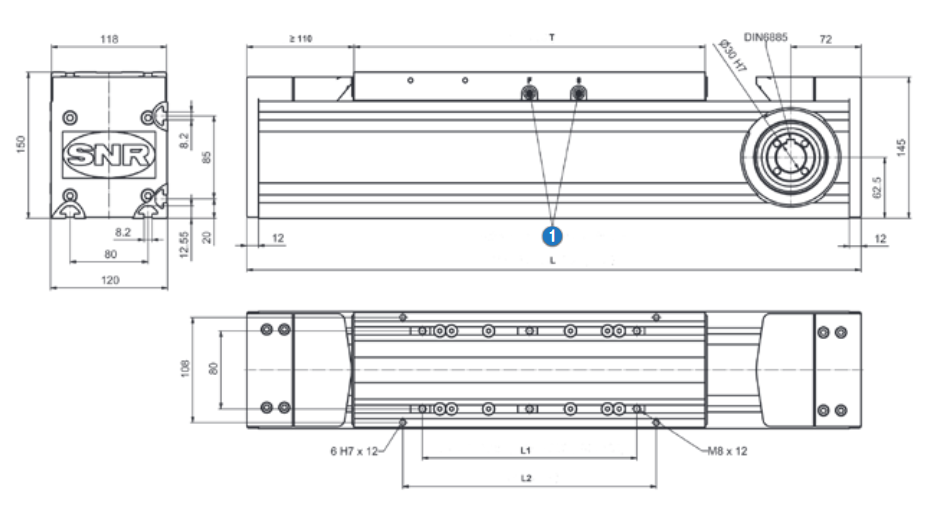

Doporučené vzdálenosti upínacích T-kamenů L1 a středících otvorů L2:
| Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Vzdálenost L2 (mm) | Délka stolu |
| T (mm) |
||||
| Kladičkové vedení | L | max.340 (doporučená 220) | 260 | 360 |
| Kladičkové vedení | M | max.580 (doporučená 380) | 380 | 600 |
| Kuličkové vedení | B | max.340 (doporučená 220) | 260 | 360 |
| Kuličkové vedení | C | max.580 (doporučená 380) | 380 | 600 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 Z | L | 5 100 | 3 400 | 110 | 260 | 390 |
| AXC 120 Z | M | 6 800 | 4 500 | 150 | 530 | 790 |
| AXC 120 Z | B | 18 800 | 28 500 | 365 | 2 600 | 1 730 |
| AXC 120 Z | C | 18 800 | 35 250 | 450 | 7 000 | 3 770 |
| AXC 120 Z | C* | 2 900 | 35 250 | - | 6 900 | - |
* verze konfigurace G - s prvkem kompenzace tolerance, pevným nebo vystředěným ve směru y
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 120 Z | L | 5 100 | 3 400 | 110 | 260 | 390 |
| AXC 120 Z | M | 6 800 | 4 500 | 150 | 530 | 790 |
| AXC 120 Z | B | 9 650 | 9 650 | 120 | 875 | 875 |
| AXC 120 Z | C | 10 500 | 10 500 | 140 | 2 150 | 2 150 |
| AXC 120 Z | C* | 2900 | 10 500 | - | 1 000 | - |
* verze konfigurace G - s prvkem kompenzace tolerance, pevným nebo vystředěným ve směru y
Technické údaje:
| AXC 120 Z | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 120x150 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 661,10 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 938,6 |
| Typ pohonu | řemen | 50-AT10 |
| Povolené dynamické zatížení řemene | N | 2 500 |
| Zdvih na otáčku řemenice | mm | 320+0,5 |
| Potřebný rozběhový moment | Nm | 4,0 |
| Maximální hnací moment | Nm | 127,0 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 29,9 |
| Maximální délka modulu (1,2) | m | 10,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
1 - maximální délka modulu 8m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
Hmotnost:
| AXC 120 Z |
Jednotka | Typ vedení |
|||
| L |
M | B | C | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 20,1 | 28,5 | 21,6 | 30,0 |
| Hmotnost na 100mm zdvihu | kg | 1,4 | 1,4 | 2,1 | 2,1 |
| Hmotnost pojezdového stolu | kg | 6,2 | 11,3 | 6,4 | 9,8 |
