AXF 100 Z

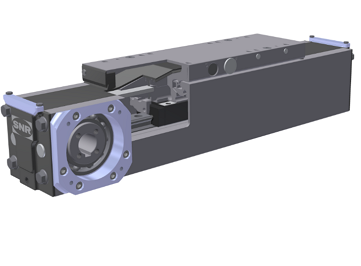

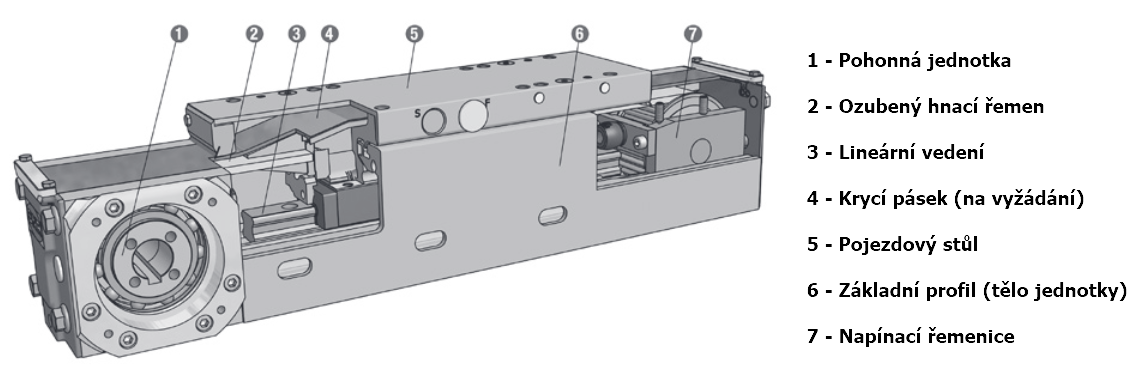

Lineární modul série AXF-Z
- velikost: 100
- základní rozměr: 104x125
- pohon: řemen
- typ vedení: lineární profilové kuličkové / polymerové kladičkové vedení
- maximální délka modulu: 6000mm

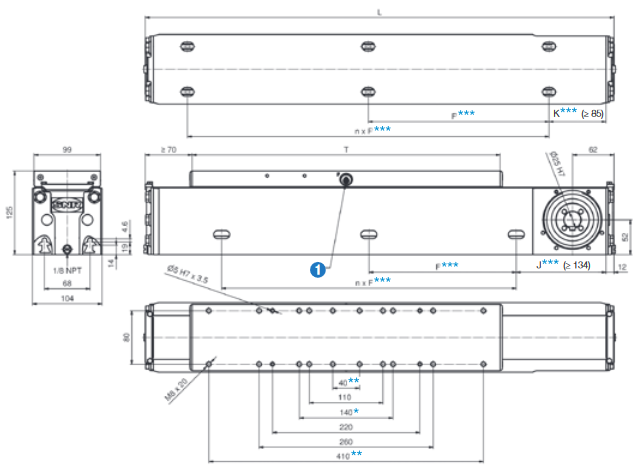

* pro vodící systém B / D / P
** pro vodící systém C
*** umístění otvorů je volitelné (nutné specifikovat)
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | B | 320 | 50 | 5 |
| Kuličkové vedení | C | 460 | 50 | 5 |
| Kuličkové vedení | D | 320 | 50 | 5 |
| Kladičkové vedení (polymerové) | P | 320 | 50 | 7 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXF 100 Z | B | 16 500 | 16 500 | 175 | 900 | 900 |
| AXF 100 Z | C | 16 500 | 16 500 | 175 | 2 100 | 2 100 |
| AXF 100 Z | D | 23 750 | 23 750 | 680 | 1 100 | 1 100 |
| AXF 100 Z | P | 180 | 360 | 13,5 | 19,5 | 10,0 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXF 100 Z | B | 5 000 | 5 000 | 52 | 275 | 275 |
| AXF 100 Z | C | 5 000 | 5 000 | 52 | 630 | 630 |
| AXF 100 Z | D | 7 000 | 7 000 | 200 | 325 | 325 |
| AXF 100 Z | P | 120 | 240 | 9,0 | 13,0 | 6,5 |
Technické údaje:
| AXF 100 Z | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 104x125 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 381,3 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 514,0 |
| Typ pohonu | řemen | 40-STD8 |
| Povolené dynamické zatížení řemene | N | 1 800 |
| Zdvih na otáčku řemenice | mm | 264+0,5 |
| Potřebný rozběhový moment | Nm | 3,1 |
| Maximální hnací moment | Nm | 75,7 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 14,3 |
| Maximální délka modulu (1,2) | m | 6,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
1 - maximální délka modulu 10m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
Hmotnost:
| AXF 100 Z |
Jednotka | Typ vedení |
|||
| B |
C | D | P | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 11,1 | 12,4 | 11,7 | 10,8 |
| Hmotnost na 100mm zdvihu | kg | 1,2 | 1,2 | 1,1 | 1,1 |
| Hmotnost pojezdového stolu | kg | 2,6 | 3,9 | 3,2 | 2,6 |
