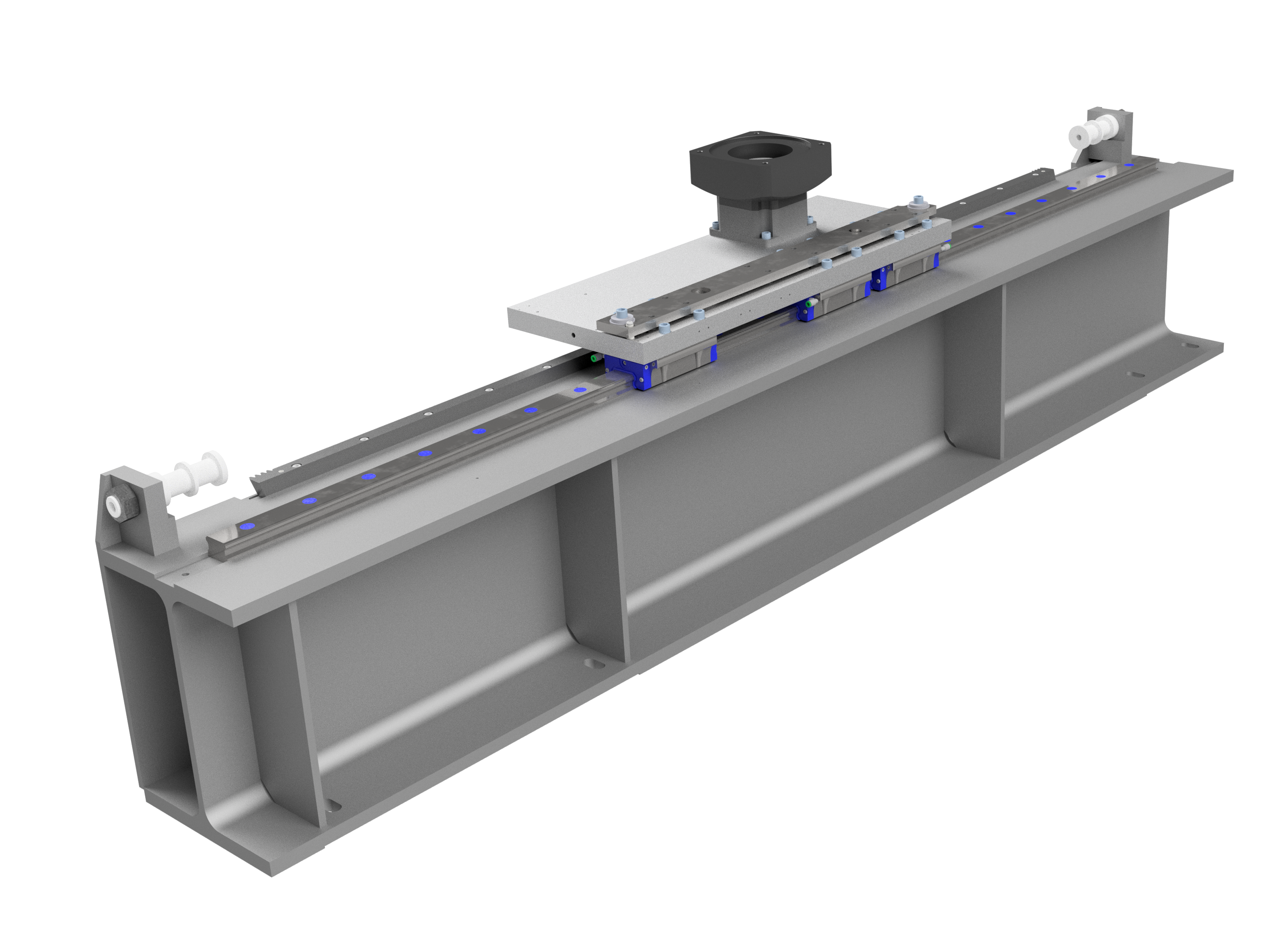

AXS 300 MP | Osa X1, X2

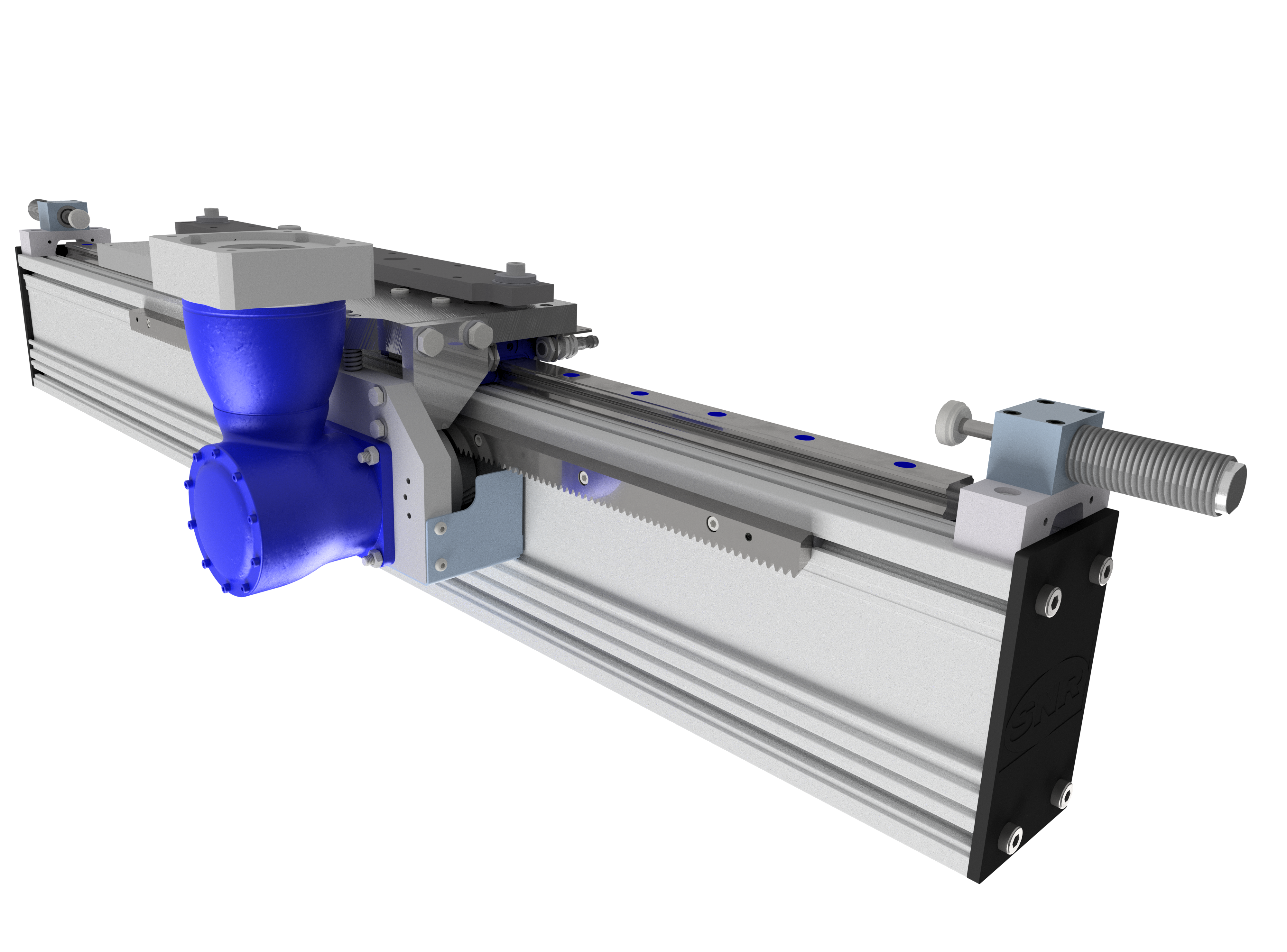

Nosníková osa série AXS 300 MP / osa X1, X2
- velikost: 300
- hliníkový základní profil 300x400mm
- pohon: ozubený hřeben a pastorek
- modul ozubení: 3
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 6000N
- maximální rychlost 300m/min
- maximální délka modulu: 10000mm
Typ lineárního vedení:
Typ vedení |
Označení |
Délka stolku T |
Charakteristika | |
(mm) | a (m/s2) |
v (m/s) | ||
Kuličkové vedení | B | 800 | 50 | 5 |
Maximální statická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXS 300 MP |
B | 48 000 | 100 000 | nelze aplikovat | 20 000 | nelze aplikovat |
Maximální dynamická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXS 300 MP |
B | 38 000 | 38 000 | 800 | 7 600 | nelze aplikovat |

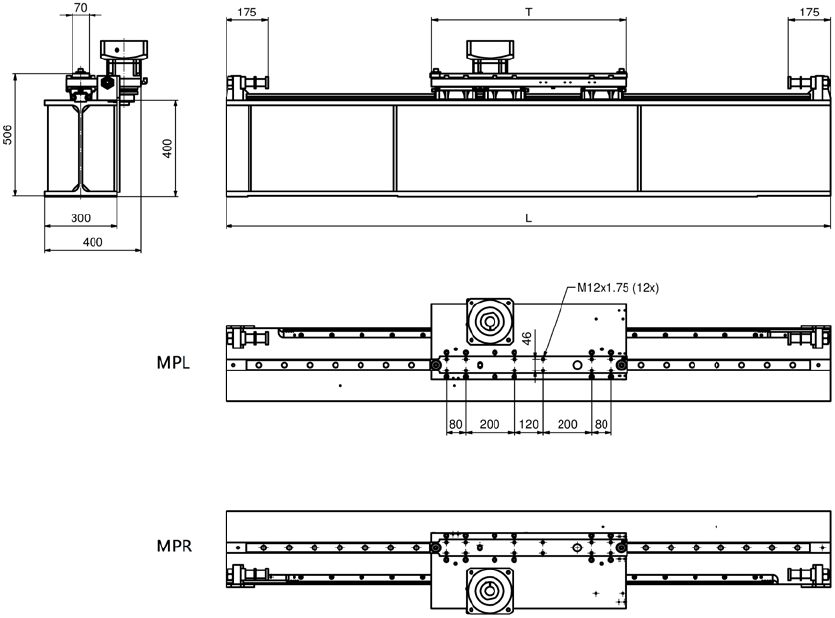

Technické údaje:
AXS 300 MP |
Jednotka / popis | Hodnota |
Základní rozměr | mm | 300x400 |
Geometrický moment setrvačnosti profilu Iy | cm4 | 57 680 |
Geometrický moment setrvačnosti profilu Iz | cm4 | 10 820 |
Typ pohonu | Ozubený hřeben | modul 3 |
Maximální rychlost | m/min | 300 |
Povolené dynamické zatížení řemene | N | 6 000 |
Zdvih na otáčku řemenice | mm | 250 |
Potřebný rozběhový moment | Nm | 3,6 |
Maximální hnací moment na výstupu převodovky | Nm | 470 |
Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 23,6 |
Maximální délka modulu1,2 | m | 10,0 |
Přesnost opakovaného najíždění | mm | 0,05 |
1 - maximální délka modulu 10m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
Hmotnost:
AXS 300 MP |
Jednotka | Typ vedení |
B |
||
Základní hmotnost (včetně pojezdového stolu) | kg | 240,0 |
Hmotnost na 100mm zdvihu | kg | 17,0 |
Hmotnost pojezdového stolu | kg | 47,0 |
