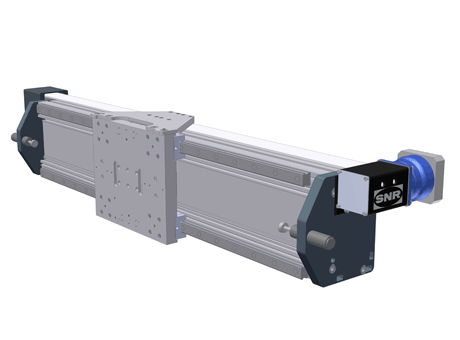

AXS 280 Y | Osa Y
Příčná lineární jednotka série AXS-Y / osa Y (horizontální)
Vhodná jako osa Y pro kombinaci se zdvižnými osami AXS200ME, AXS120TV, AXS230MB, AXS280TV, AXDL240A
- velikost: 280
- hliníkový základní profil 280x250mm
- pohon: synchronní ozubený řemen
- typ řemene: 75-STD8
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 5000N
- maximální rychlost 300m/min
- maximální délka modulu: 10000mm

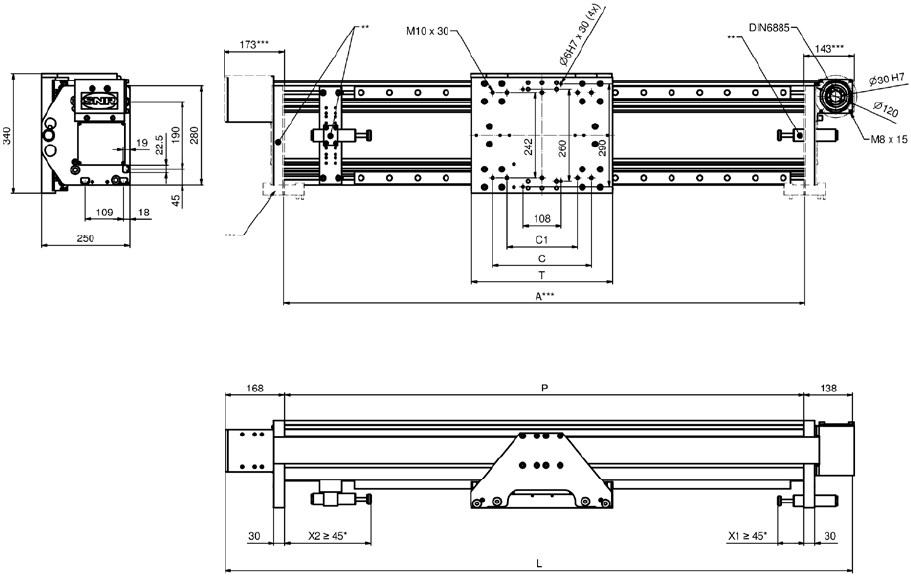

1) rozměr X1 vždy na straně pohonu
2) X1 / X2 ... poloha tlumiče je volitelná a musí být specifikována
3) tlumič může být umístěn v koncové desce nebo na příčné desce
- v případě umístění v koncové desce ... X1 / X2 = 45 ... 135mm
- v případě umístění v příčné desce ... X1 / X2 ≥ 135mm
Typ lineárního vedení:
Typ vedení |
Označení |
Délka stolku T |
Rozměr C | Rozměr C1 | Charakteristika | |
(mm) | (mm) | (mm) | a (m/s2) |
v (m/s) | ||
Kuličkové vedení | D | 400 | 280 | - | 50 | 5 |
Kuličkové vedení | E | 600 | 280 | 150 | 50 | 5 |
Kuličkové vedení | R | 400 | - | - | 50 | 5 |
Kuličkové vedení | S | 400 | - | - | 50 | 5 |
Kuličkové vedení | T | 750 | - | - | 50 | 5 |
Kuličkové vedení | U | 800 | - | - | 50 | 5 |
Poznámka:
- Bez horní desky pro přímé přípojení s AXS200ME, AXS120TV (verze R)
- Bez horní desky pro přímé přípojení s AXS230MB (verze S)
- Bez horní desky pro přímé přípojení s AXS280TV, AXS120TV (verze T)
- Bez horní desky pro přímé přípojení s AXDL240A (verze U)
Maximální statická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXS 280 Y |
D | 82 000 | 82 000 | 9 900 | 11 000 | 11 000 |
AXS 280 Y |
E | 82 000 | 82 000 | 9 900 | 19 000 | 19 000 |
AXS 280 Y | R | 82 000 | 82 000 | 9 900 | 11 000 | 11 000 |
AXS 280 Y | S | 82 000 | 82 000 | 9 900 | 12 500 | 12 500 |
AXS 280 Y | T | 82 000 | 82 000 | 9 900 | 15 000 | 15 000 |
AXS 280 Y | U | 82 000 | 82 000 | 9 900 | 12 500 | 12 500 |
Maximální dynamická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXS 280 Y |
D | 26 000 | 26 000 | 3 200 | 3 700 | 3 700 |
AXS 280 Y |
E | 26 000 | 26 000 | 3 200 | 6 250 | 6 250 |
AXS 280 Y | R | 26 000 | 26 000 | 3 200 | 3 700 | 3 700 |
AXS 280 Y | S | 26 000 | 26 000 | 3 200 | 4 000 | 4 000 |
AXS 280 Y | T | 26 000 | 26 000 | 3 200 | 4 800 | 4 800 |
AXS 280 Y | U | 26 000 | 26 000 | 3 200 | 4 000 | 4 000 |
Technické údaje:
AXS 280 Y |
Jednotka / popis | Hodnota |
Základní rozměr | mm | 280x250 |
Geometrický moment setrvačnosti profilu Iy | cm4 | 7 958 |
Geometrický moment setrvačnosti profilu Iz | cm4 | 14 650 |
Typ pohonu | řemen | 75-STD8 |
Maximální rychlost | m/min | 300 |
Povolené dynamické zatížení řemene | N | 5 000 |
Zdvih na otáčku řemenice | mm | 264+0,5 |
Potřebný rozběhový moment | Nm | 7,0 |
Maximální hnací moment | Nm | 210 |
Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 24,3 |
Maximální délka modulu (1,2) | m | 10,0 |
Přesnost opakovaného najíždění | mm | 0,05 |
AXS 280 Y |
Jednotka | Typ vedení |
|||||
D |
E | R | S | T | U | ||
Základní hmotnost (včetně pojezdového stolu) | kg | 55,3 | 70,5 | 44,7 | 44,7 | 66,6 | 68,9 |
Hmotnost na 100mm zdvihu | kg | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 |
Hmotnost pojezdového stolu | kg | 16,3 | 22,3 | 5,7 | 5,7 | 5,7 | 5,7 |
Hmotnost pro protažený profil když X1 / X2 > 45mm | kg | ((X1+X2-90)/100) x 4,6 |
