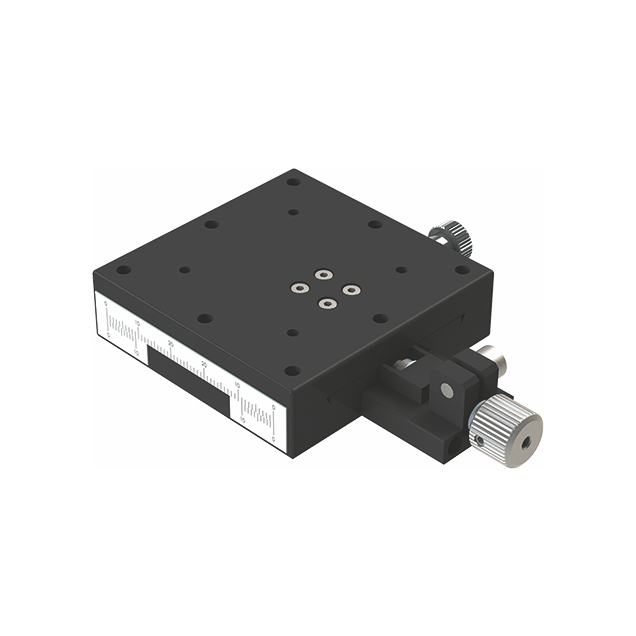

Lineární stanice MC1(2)A - ... CL, MC1(4) - ...


Typy ovládaných os: X, Y, X-Y, Z

Vedení: rybinové

1 velikost

Typ šroubu: polohovací

Materiál: hliník (černý elox)


Specifikace:

Typ Specifikace
MC1(2)A - ... CL, MC1(4) - ...
Typ vedení Rybinové vedení Rybinové vedení Rybinové vedení Rybinové vedení

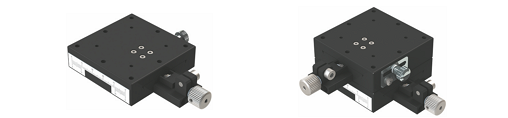

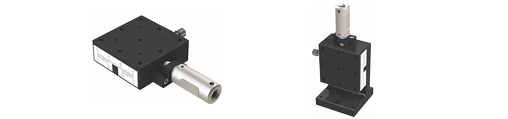

tab4 0 tab4 1 tab4 2
Velikost stolu (mm) 60x60 60x60 40x40 40x40
Ovládání Polohovací šroub Polohovací šroub Polohovací šroub Polohovací šroub
Zdvih (mm)
± 9
± 9 ± 7
± 7
Únosnost (N) 40
34 30 21



Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
