MX(Y) - SC(SS)

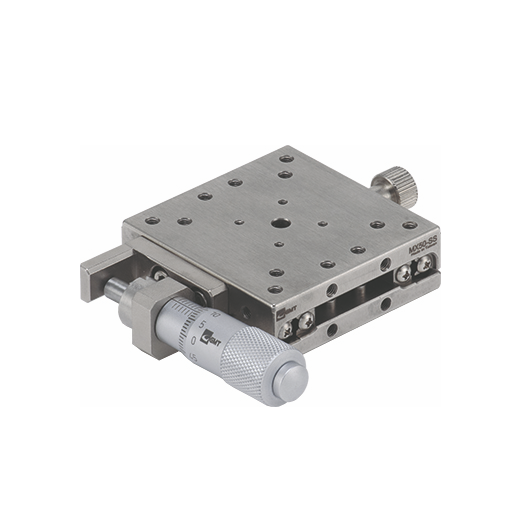

Precizní polohovací lineární stanice MX(Y) - SC(SS)
Typy ovládaných os: X / Y / X-Y
Lineární vedení: kuličky
8 velikostí
Typ šroubu: pohybový s mikrometrem
Materiál: nerezová ocel
Specifikace:
| Typ | Specifikace | ||
| MX(Y) - SC(SS) |
|||
| Typ vedení | Lineární vedení s kuličkami | ||
 |
 |
 |
 |

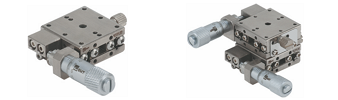

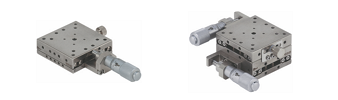

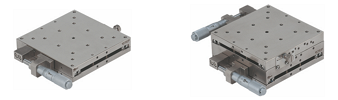

| Velikost stolu (mm) | 25x25 / 30x30 | 40x40 / 50x50 / 60x60 / 70x70 | 80x80 / 100x100 |
| Ovládání | Pohybový šroub s mikrometrem | Pohybový šroub s mikrometrem | Pohybový šroub s mikrometrem |
| Zdvih (mm) | ± 3,2 | ± 6,5 |
± 12,5 |
| Únosnost (N) | 40 ~ 60 / 39 ~ 59 |
100 ~ 230 / 97 ~ 224 |
270 ~ 350 / 261 ~ 336 |
Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
