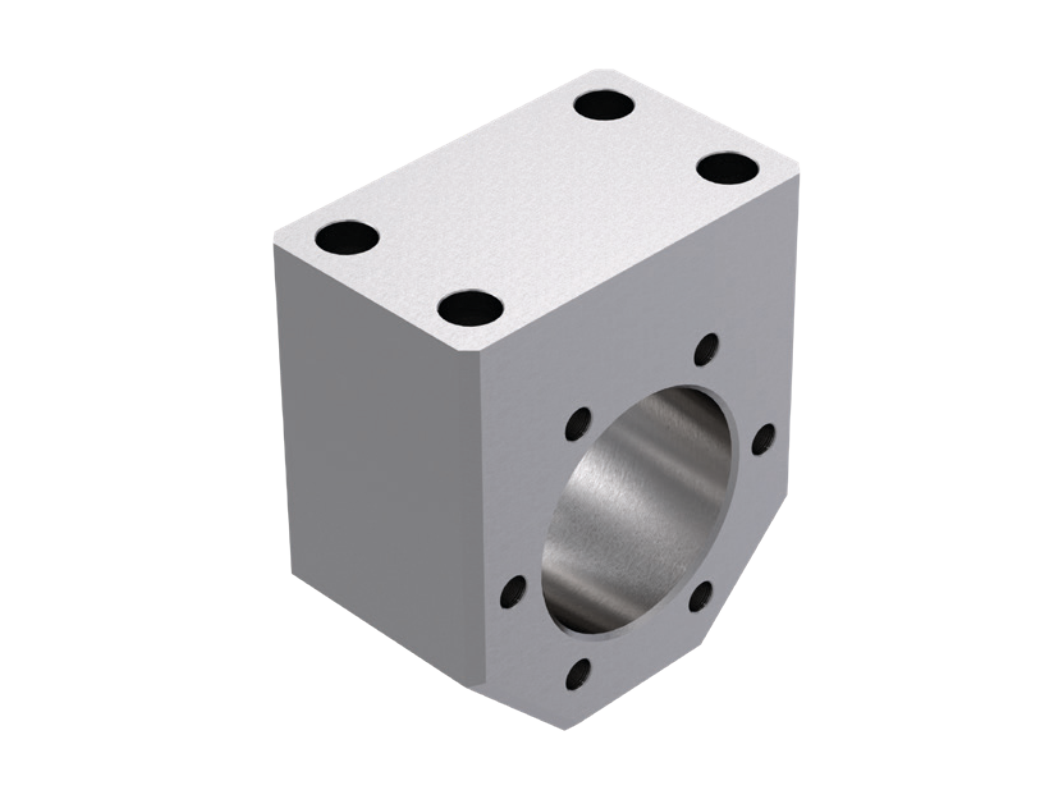

Adaptér KON - pro matice kuličkového šroubu
Průměry kuličkového šroubu: 16 - 63mm
Materiál: ocel

Základní popis:

Adaptérovou konzolu KON lze použít pro radiální upevnění matic s trapézovým závitem EFM nebo matic s kulovým šroubem KGF-N/KGF-D podle DIN69051. Vzdálenost od středu osy k montážní ploše lze zmenšit až na rozměr A2 min.
Pozn.: Požadovaná specifikace rozměrů při objednávce.

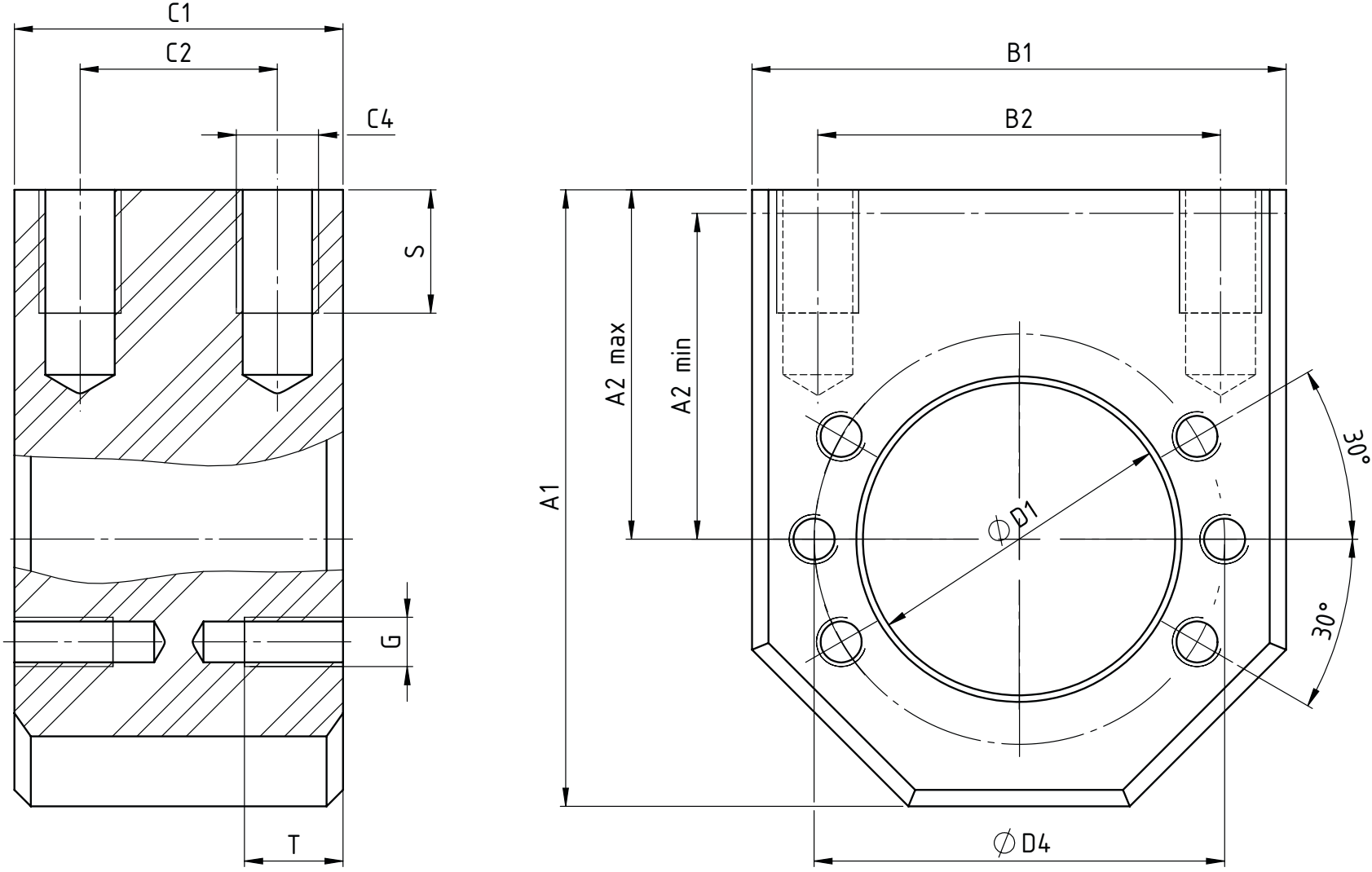

kon

Rozměry a únosnost:

Typ / Provedení Pole děr  Rozměry (mm)
A1 A2 max2) A2 min B1 B2 C1 C2 C4 S2)
 D1 D4 G
 T
   KON KGF-N 1605 3 60 35 25 50 3 40 24 M8 15 28 38 M5 10
   KON KGF-D 1605 / 1610 1 60 35 25 50 34 40 24 M8 15 28 38 M5 10
   KON KGF-N 2005 3 68 37,5 29 58 39 40 24 M8 15 32 45 M6 12
   KON KGF-D 2005 1 68 37,5 30 58 39 40 24 M8 15 36 47 M7 12
   KON KGF-D 2020 / 2050 3 75 42,5 32,5 65 49 40 24 M10 15 35 50 M6 12
   KON KGF-N 2505 3 75 42,5 32,5 65 49 40 24 M10 15 38 50 M6 12
   KON KGF-D 2505 / 2510 / 2520 / 2525 / 2550 1 75 42,5 32,5 65 49 40 24 M10 12 40 51 M6 12
   KON KGF-N 3205 3 82 45 37 75 54 50 30 M10 12 45 58 M6 12
   KON KGF-D 3205 1 92 50 40 85 60 50 30 M12 15 50 65 M8 12
   KON KGF-N 3210 / 3240 / 4005 3 92 50 42 85 60 50 30 M12 15 53 68 M6 12
   KON KGF-D 3210 / 3220 1 92 50 40 85 60 50 30 M12 15 53 65 M8 12
   KON KGF-N 4010 3 120 70 50 100 76 65 41 M14 25 63 78 M8 14
   KON KGF-D 4005 / 4010 / 4020 / 4040 2 120 70 50 100 76 65 41 M14 25 63 78 M8 14
   KON KGF-N 5010 3 135 77,5 57,5 115 91 88 64 M16 25 72 90 M10 16
   KON KGF-D 5010 2 135 77,5 57,5 115 91 88 64 M16 25 75 93 M10 16
   KON KGF-D 5020 2 152 87,5 65 130 101 88 64 M16 30 85 103 M10 16
   KON KGF-N 6310 3 152 87,5 65 130 101 88 64 M16 30 85 105 M10 16



Poznámka: 1) viz obrázek v katalogu vrtací matice | 2) stav dodání (standardní zásoba)
