Matice typ CI
Typ matice: CI
Popis: válcová matice
Průměry kuličkového šroubu: 12 - 80mm
Stoupání: 5 - 10mm (dle průměru kuličkového šroubu)
Směr závitu: pravý / levý
Typ převodu kuliček v matici: interní
Základní popis:

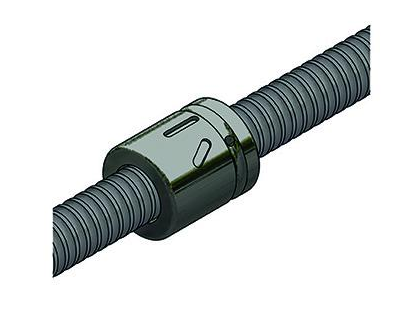

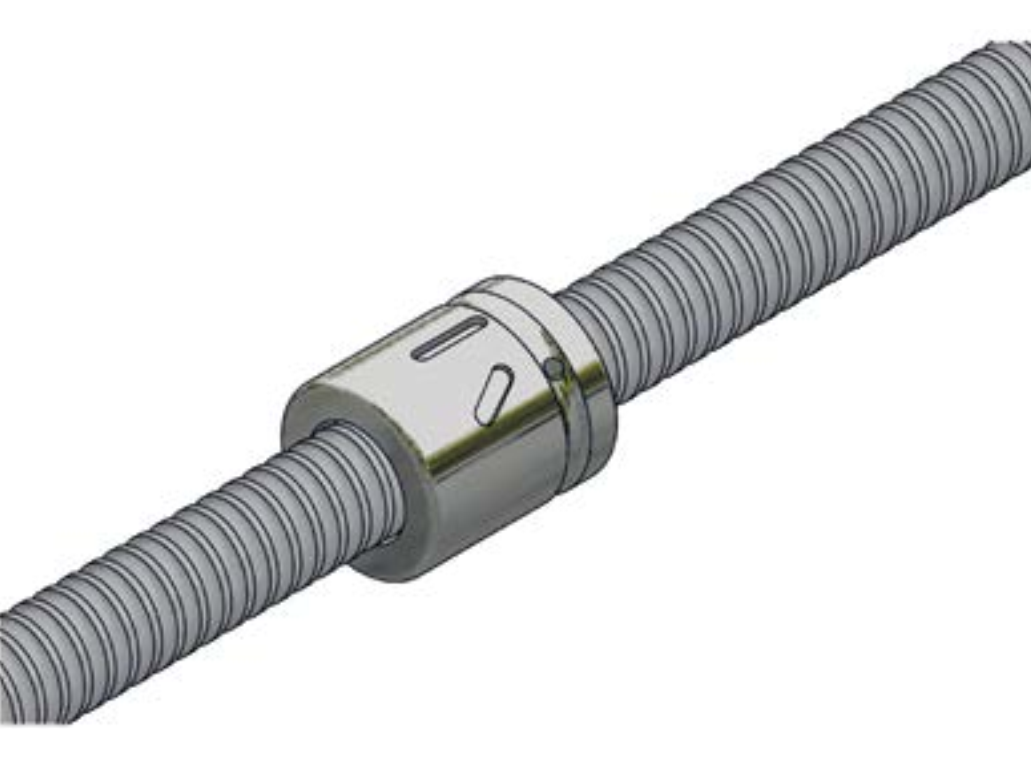

Matice typ CI je válcová matice. Přenos kroutícího momentu je realizován pomocí pera. Kuličkové šrouby s maticí CI jsou dostupné od průměru 12mm - 80mm s různým stoupáním v závislosti na průměru. Jsou také k dispozici s pravým nebo levým závitem. Matice typu CI mají interní převod kuliček po obvodu těla matice. U tohoto typu převodu se kuličky otočí jednou kolem závitového vřetene a poté se vracejí zpět do předchozího závitu přes vložený deflektor. Protože těchto deflektorů je po těle matice umístěno nekolik mají tyto matice kompaktní velikost a snesou vysoké zatížení.

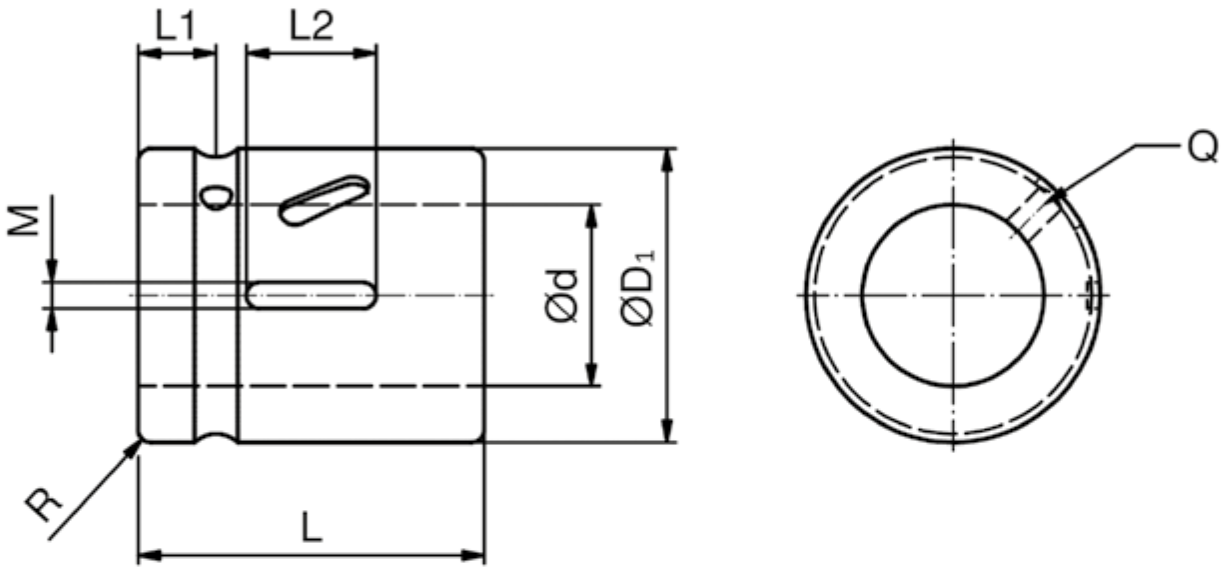

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | Tuhost (N/μm) | |||||||||||
| Dynamické | Statické | |||||||||||||
| Závit |
d0 | P | Dw | D1 | L |
L1 | Q | L2 |
M P9 |
R | Ca | C0a | KN | |
| BNU 01205 R CI | pravý | 12 | 5 | 2,500 | 21 | 33 | 3,5 | 2 | 12 | 3 | 1,8 | 6,89 | 13,82 | 139 |
| BNU 01605 R / L CI | pravý / levý | 16 | 5 | 3,175 | 28 | 45 | 9 | 3,5 | 20 | 5 | 3,0 | 12,18 | 26,94 | 314 |
| BNU 02005 R / L CI | pravý / levý | 20 | 5 | 3,175 | 36 | 45 | 9 | 3,5 | 20 | 5 | 3,0 | 13,69 | 34,21 | 382 |
| BNU 02505 R / L CI | pravý / levý |
25 | 5 | 3,175 | 40 | 45 | 9 | 3,5 | 20 | 5 | 3,0 | 15,22 | 43,29 | 441 |
| BNU 02510 R CI | pravý | 25 | 10 | 4,762 | 40 | 85 | 13 | 3,5 | 30 | 5 | 3,0 | 26,08 | 64,39 | 490 |
| BNU 03205 R / L CI | pravý / levý | 32 | 5 | 3,175 | 50 | 45 | 9 | 3,5 | 20 | 5 | 3,0 | 16,97 | 55,99 | 530 |
| BNU 03210 R / L CI | pravý / levý | 32 | 10 | 6,350 | 50 | 85 | 13 | 3,5 | 30 | 5 | 3,0 | 42,41 | 107,75 | 598 |
| BNU 04005 R / L CI | pravý / levý | 40 | 5 | 3,175 | 63 | 45 | 9 | 3,5 | 20 | 5 | 3,0 | 18,62 | 70,50 | 618 |
| BNU 04010 R / L CI | pravý / levý |
40 | 10 | 6,350 | 63 | 85 | 13 | 3,5 | 30 | 5 | 3,0 | 47,65 | 136,80 | 716 |
| BNU 05010 R / L CI | pravý / levý | 50 | 10 | 6,350 | 75 | 85 | 13 | 3,5 | 30 | 5 | 3,0 | 53,00 | 173,12 | 834 |
| BNU 06310 R CI | pravý | 63 | 10 | 6,350 | 90 | 85 | 13 | 3,5 | 30 | 6 | 3,5 | 59,30 | 223,81 | 970 |
| BNU 08010 R CI | pravý | 80 | 10 | 6,350 | 105 | 85 | 13 | 3,5 | 30 | 8 | 4,5 | 64,83 | 282,02 | 1069 |
Objednací kód matice:
| BNU | 01605 | R / L |
CI |
LL |
| 1. | 2. | 3. | 4. | 5. |
| Matice kuličkového šroubu | Průměr x stoupání | Pravý závit | Typ matice | Typ těsnění |
1 - Matice kuličkového šroubu ... BNU
2 - Průměr x stoupání kuličkového šroubu
3 - Typ závitu ... R / L
- R (pravý závit)
- L (levý závit)
4 - Typ matice ... CI
5 - Typ těsnění ... LL / UU / AA
- LL (labyrintové těsnění - standard)
- UU (břitové těsnění)
- AA (bez těsnění)
Typy kuličkových šroubů:
Pro matice typu CD jsou dostupné dva typy kuličkových šroubů a to válcovaný nebo okružovaný:
Válcovaný: T7 (přesnost 52µm / 300mm)
Okružovaný: T5 (přesnost 23µm / 300mm
Dostupné třídy předpětí:
| Třídy předpětí | Popis | |
| Válcované kuličkové šrouby | Okružované kuličkové šrouby | |
| Z0 | Axiální vůle | Axiální vůle |
| Z1 | Bez axiální vůle | Bez axiální vůle |
| Z2 | - | Lehké předpětí (≤ 3% Ca) |
Možnosti těsnění:
| Typ matice | Průměr šroubu d0 |
Možnosti těsnění | ||
| Bez těsnění | Labyrintové těsnění | Břitové těsnění | ||
| (mm) | AA | LL | UU | |
| CI | pro všechny | - | Standard | - |
Hodnota DN:
| Typ matice | Hodnota DN (mm min-1) |
|
| Válcovaný |
Okružovaný | |
| CI | 70 000 | 80 000 |
Maximální délky závitu:
| Průměr matice | Maximální délka závitu (mm) |
|
| T7 - pravý / levý |
T5 - pravý | |
| 12 | 3000 | 2400 |
| 16 | 3000 | 5400 |
| 20 | 3000 | 5400 |
| 25 | 6000 | 5400 |
| 32 | 6000 | 5400 |
| 40 | 6000 | 5400 |
| 50 | 6000 | 5400 |
Katalogový list matice typu CI
