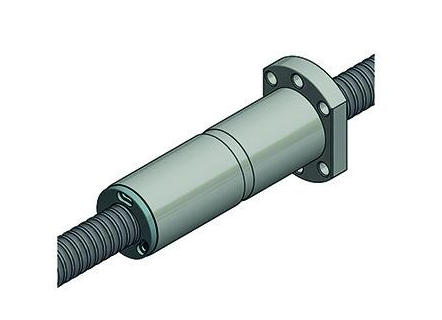

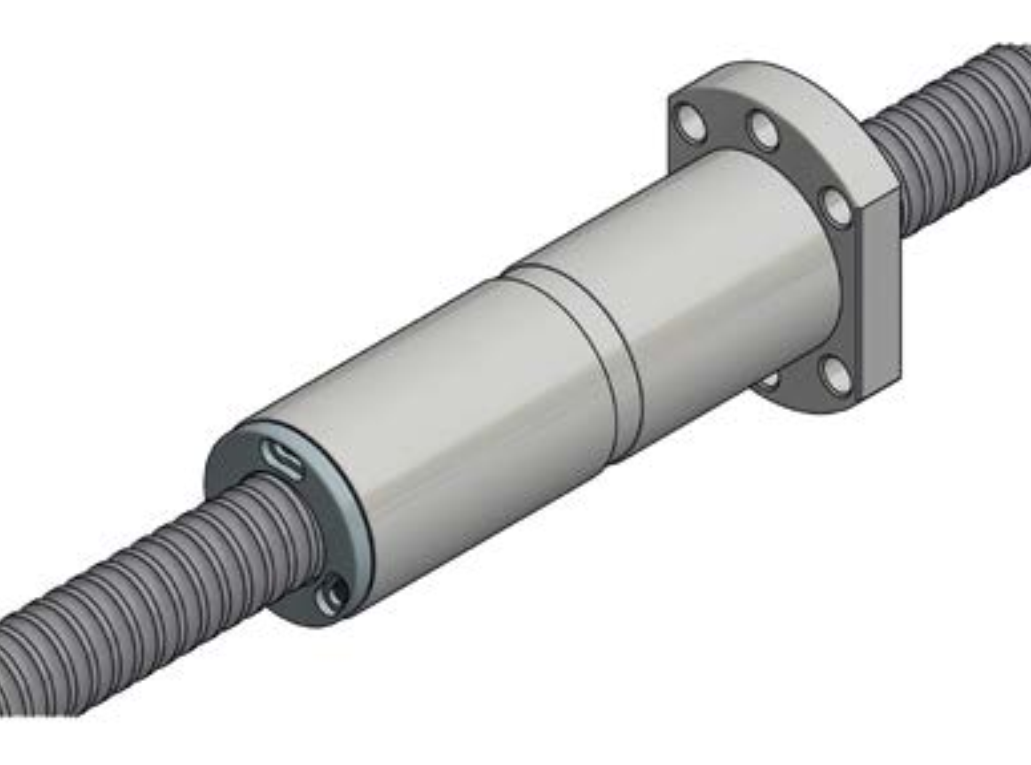

Matice typ DC
Typ matice: DC
Popis: kompaktní dvojitá válcová matice s přírubou
Matice kuličkového šroubu dle DIN 69051
Tvar příruby: B / standard
Průměry kuličkového šroubu: 16 - 50mm
Stoupání: 5 - 20mm (dle průměru kuličkového šroubu)
Směr závitu: pravý
Typ převodu kuliček v matici: externí z čel
Základní popis:
Matice typ DC je kompaktní dvojitá matice dle DIN 69051 s tvarem příruby B (plošky na obou stranách příruby). Kuličkové šrouby s maticí DC jsou dostupné od průměru 16mm - 50mm s různým stoupáním v závislosti na průměru. Matice typu DC mají externí převod kuliček z čel, což umožňuje kuličkám mít kontakt se závitem šroubu v zátěžné oblasti po celé délce matice. Na koncích matice jsou kuličky vraceny právě přes koncový obraceč - převodník do zpětných otvorů v těle matice. Tento typ matice je proto obvzláště vhodný pro aplikace s vysokou rychlostí. Díky systému dvou matic s distančním kroužkem mezi nima jsou matice typu DC vhodné pro nastavení středního předpětí až vysokého předpětí.

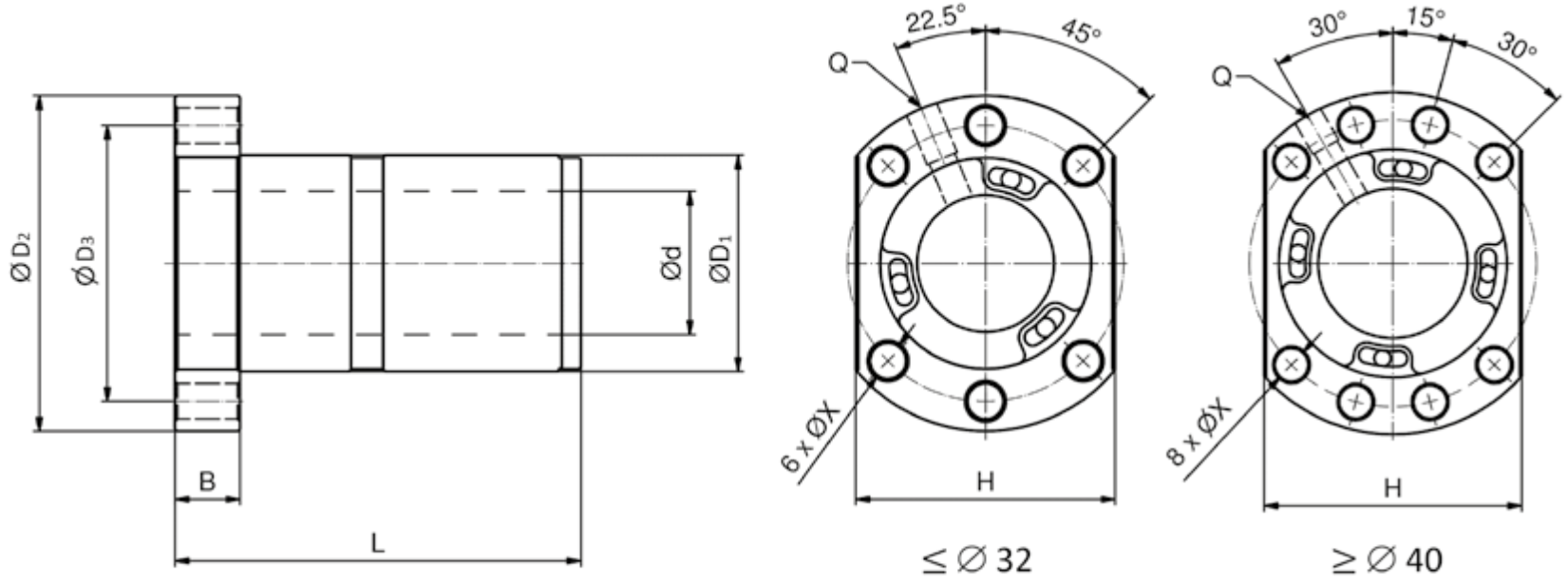

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | Tuhost (N/μm) | ||||||||||||
| Dynamické | Statické | ||||||||||||||
| Závit |
d0 | P | Dw | D1 | D2 ± 0,15 |
B ± 0,10 | L ± 0,15 | D3 ± 0,15 | H ± 0,15 | X | Q | Ca | C0a | KN | |
| BNU 01605 R DC |
pravý | 16 | 5 | 2,778 | 28 | 48 | 10 | 72,0 | 38 | 40 | 5,5 | M6 | 9,82 | 22,12 | 402 |
| BNU 01610 R DC |
pravý | 16 | 10 | 2,778 | 28 | 48 | 10 | 92,0 | 38 | 40 | 5,5 | M6 | 7,40 | 16,07 | 304 |
| BNU 02005 R DC |
pravý | 20 | 5 | 3,175 | 36 | 58 | 10 | 72,0 | 47 | 44 | 6,6 | M6 | 13,10 | 32,49 | 490 |
| BNU 02010 R DC |
pravý | 20 | 10 | 3,175 | 36 | 58 | 10 | 112,0 | 47 | 44 | 6,6 | M6 | 13,38 | 33,83 | 520 |
| BNU 02505 R DC |
pravý | 25 | 5 | 3,175 | 40 | 62 | 10 | 72,0 | 51 | 48 | 6,6 | M6 | 14,56 | 41,11 | 579 |
| BNU 02510 R DC |
pravý | 25 | 10 | 3,175 | 40 | 62 | 12 | 112,0 | 51 | 48 | 6,6 | M6 | 14,46 | 40,90 | 598 |
| BNU 03205 R DC |
pravý | 32 | 5 | 3,175 | 50 | 80 | 12 | 72,0 | 65 | 62 | 9,0 | M6 | 16,23 | 53,18 | 696 |
| BNU 03210 R DC |
pravý | 32 | 10 | 3,969 | 50 | 80 | 12 | 115,0 | 65 | 62 | 9,0 | M6 | 21,71 | 64,04 | 735 |
| BNU 03220 R DC |
pravý | 32 | 20 | 3,969 | 50 | 80 | 12 | 160,0 | 65 | 62 | 9,0 | M6 | 16,83 | 48,39 | 569 |
| BNU 04005 R DC |
pravý | 40 | 5 | 3,175 | 63 | 93 | 15 | 72,0 | 78 | 62 | 9,0 | M8x1 | 17,81 | 66,98 | 814 |
| BNU 04010 R DC |
pravý | 40 | 10 | 6,350 | 63 | 93 | 14 | 122,5 | 78 | 70 | 9,0 | M8x1 | 44,44 | 123,06 | 892 |
| BNU 04020 R DC |
pravý | 40 | 20 | 6,350 | 63 | 93 | 14 | 166,0 | 78 | 70 | 9,0 | M8x1 | 34,94 | 94,58 | 716 |
| BNU 05005 R DC |
pravý | 50 | 5 | 3,175 | 75 | 110 | 15 | 73,0 | 93 | 85 | 11,0 | M8x1 | 19,48 | 84,22 | 941 |
| BNU 05010 R DC | pravý | 50 | 10 | 6,350 | 75 | 110 | 18 | 138,0 | 93 | 85 | 11,0 | M8x1 | 49,76 | 157,56 | 1069 |
| BNU 05020 R DC | pravý | 50 | 20 | 6,350 | 75 | 110 | 18 | 207,5 | 93 | 85 | 11,0 | M8x1 | 50,74 | 163,15 | 1138 |
Objednací kód matice:
| BNU | 01605 | R |
DC |
LL |
| 1. | 2. | 3. | 4. | 5. |
| Matice kuličkového šroubu | Průměr x stoupání | Pravý závit | Typ matice | Typ těsnění |
1 - Matice kuličkového šroubu ... BNU
2 - Průměr x stoupání kuličkového šroubu
3 - Typ závitu ... R
- R (pravý závit)
- L (levý závit)
4 - Typ matice ... DC
5 - Typ těsnění ... LL / UU / AA
- LL (labyrintové těsnění - standard)
- UU (břitové těsnění)
- AA (bez těsnění)
Typy kuličkových šroubů:
Pro matice typu DC jsou dostupné dva typy kuličkových šroubů a to válcovaný nebo okružovaný:
Válcovaný: T7 (přesnost 52µm / 300mm)
Okružovaný: T5 (přesnost 23µm / 300mm
Dostupné třídy předpětí:
| Třídy předpětí | Popis | |
| Válcované kuličkové šrouby | Okružované kuličkové šrouby | |
| Z1 | Bez axiální vůle | Bez axiální vůle |
| Z2 | Lehké předpětí (≤ 3% Ca) | Lehké předpětí (≤ 3% Ca) |
| Z3 | - | Střední předpětí (≤ 5% Ca) |
| Z4 | - | Vysoké předpětí (≤ 7% Ca) |
Možnosti těsnění:
| Typ matice | Průměr šroubu d0 |
Možnosti těsnění | ||
| Bez těsnění | Labyrintové těsnění | Břitové těsnění | ||
| (mm) | AA | LL | UU | |
| DC | pro všechny | - | Standard | - |
Hodnota DN:
| Typ matice | Hodnota DN (mm min-1) |
|
| Válcovaný |
Okružovaný | |
| DC | 90 000 | 120 000 |
Maximální délky závitu:
| Průměr matice | Maximální délka závitu (mm) |
|
| T7 - pravý / levý |
T5 - pravý | |
| 12 | 3000 | 2400 |
| 16 | 3000 | 5400 |
| 20 | 3000 | 5400 |
| 25 | 6000 | 5400 |
| 32 | 6000 | 5400 |
| 40 | 6000 | 5400 |
| 50 | 6000 | 5400 |
Katalogový list matice typu DC
