Matice typ SK

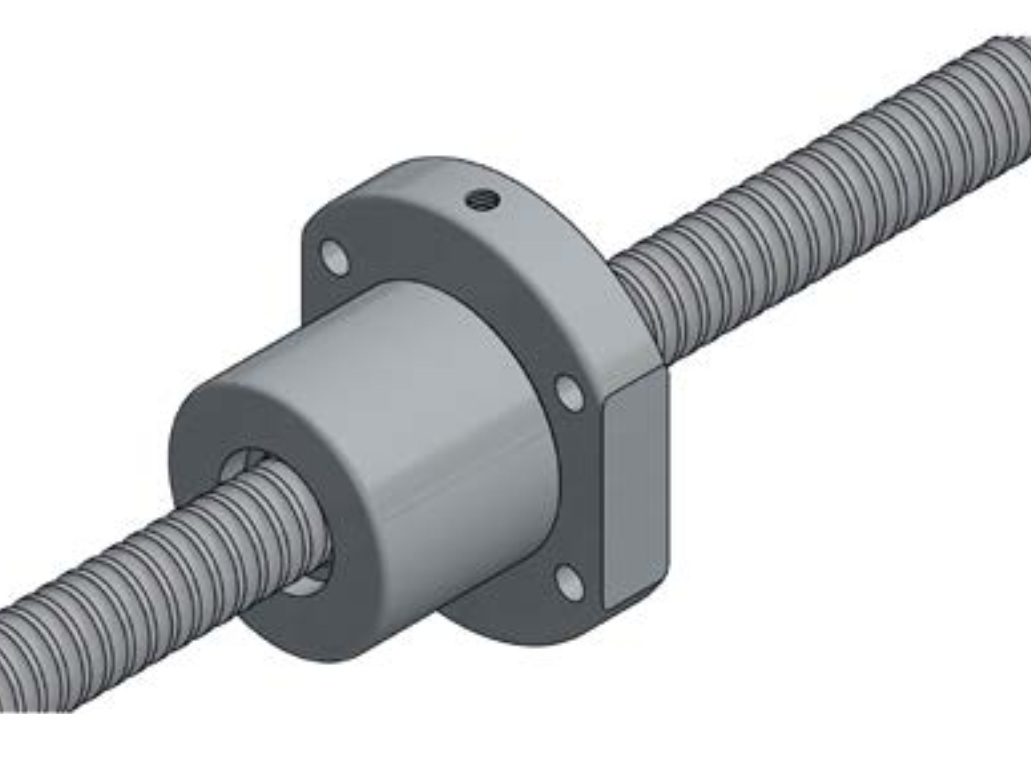

Typ matice: SK
Popis: miniaturní matice
Průměry kuličkového šroubu: 6 - 14mm
Stoupání: 1 - 5mm (dle průměru kuličkového šroubu)
Směr závitu: pravý
Základní popis:
Matice typu SH je vybavena vnějším závitem na těle pro přímé spojení. Výhodou je možnost vytvoření vlastní příruby nebo např. trubky, čímž je pak ideální jako hnací prvek v elektrických válcích. Kuličkové šrouby s maticí SH jsou dostupné od průměru 8mm - 25mm s různým stoupáním v závislosti na průměru.

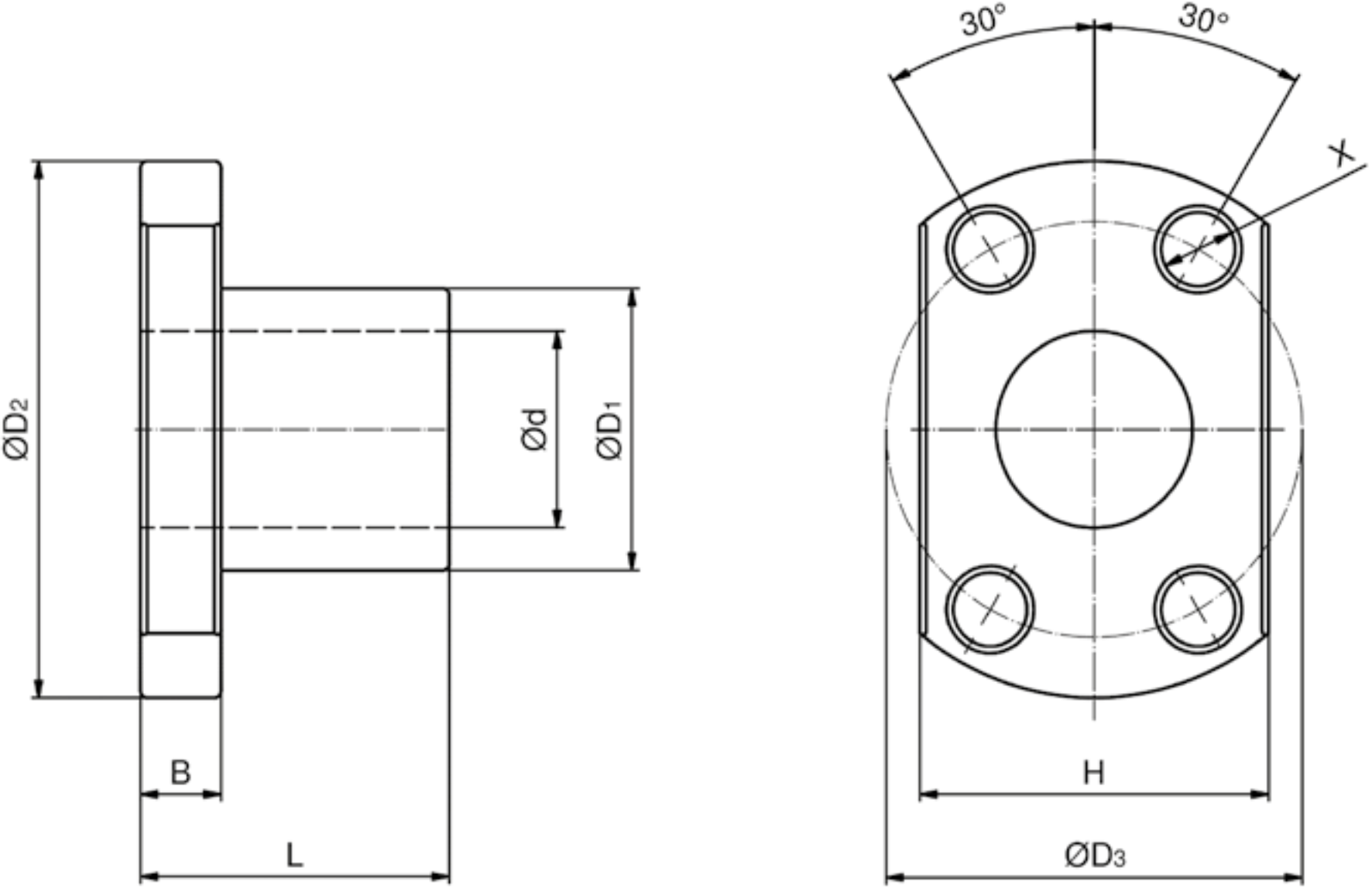

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | Tuhost (N/μm) | |||||||||||
| Dynamické | Statické | |||||||||||||
| Závit |
d0 | P | Dw | D1 g6 |
D2 | B |
L | D3 | H ± 0,10 |
X |
Ca | C0a | KN | |
| BNU 00601 SK 3 |
pravý | 6 | 1 | 0,8 | 12 | 24 | 3,5 | 15 | 18 | 16 | 3,4 | 0,97 | 1,97 | 88 |
| BNU 00801 SK 4 | pravý | 8 | 1 | 0,8 | 14 | 27 | 4,0 | 16 | 21 | 18 | 3,4 | 1,42 | 3,56 | 137 |
| BNU 00802 SK 3 | pravý | 8 | 2 | 1,2 | 14 | 27 | 4,0 | 16 | 21 | 18 | 3,4 | 1,96 | 4,04 | 127 |
| BNU 00802.5 SK 3 | pravý | 8 | 2,5 | 1,2 | 16 | 29 | 4,0 | 26 | 23 | 20 | 3,4 | 1,95 | 4,03 | 127 |
| BNU 01002 SK 3 | pravý | 10 | 2 | 1,2 | 18 | 35 | 5,0 | 28 | 27 | 22 | 4,5 | 2,15 | 5,02 | 147 |
| BNU 01004 SK 3 | pravý | 10 | 4 | 2,0 | 26 | 46 | 10,0 | 34 | 36 | 28 | 4,5 | 4,13 | 7,99 | 167 |
| BNU 01202 SK 4 | pravý | 12 | 2 | 1,2 | 20 | 37 | 5,0 | 28 | 29 | 24 | 4,5 | 2,95 | 7,99 | 216 |
| BNU 01204 SK 3 | pravý | 12 | 4 | 2,5 | 24 | 40 | 6,0 | 33 | 32 | 25 | 3,5 | 6,21 | 12,46 | 255 |
| BNU 01205 SK 3 | pravý | 12 | 5 | 2,5 | 22 | 37 | 8,0 | 39 | 29 | 24 | 4,5 | 6,19 | 12,43 | 186 |
| BNU 01402 SK 4 | pravý | 14 | 2 | 1,2 | 21 | 40 | 6,0 | 23 | 31 | 26 | 5,5 | 3,13 | 9,30 | 235 |
Objednací kód matice:
| BNU | 01205 | R |
SK |
LL |
| 1. | 2. | 3. | 4. | 5. |
| Matice kuličkového šroubu | Průměr x stoupání | Pravý závit | Typ matice | Typ těsnění |
1 - Matice kuličkového šroubu ... BNU
2 - Průměr x stoupání kuličkového šroubu
3 - Typ závitu ... R
- R (pravý závit)
4 - Typ matice ... SK
5 - Typ těsnění ... LL
- LL (labyrintové těsnění - standard)
Typy kuličkových šroubů:
Pro matice typu SK jsou dostupné dva typy kuličkových šroubů a to válcovaný nebo okružovaný:
Válcovaný: T7 (přesnost 52µm / 300mm)
Okružovaný: T5 (přesnost 23µm / 300mm
Dostupné třídy předpětí:
| Třídy předpětí | Popis | |
| Válcované kuličkové šrouby | Okružované kuličkové šrouby | |
| Z0 | Axiální vůle | Axiální vůle |
| Z1 | Bez axiální vůle | Bez axiální vůle |
Možnosti těsnění:
| Typ matice | Průměr šroubu d0 |
Možnosti těsnění | ||
| Bez těsnění | Labyrintové těsnění | Břitové těsnění | ||
| (mm) | AA | LL | UU | |
| SK | pro všechny |
- | Standard | - |
Hodnota DN:
| Typ matice | Hodnota DN (mm min-1) |
|
| Válcovaný |
Okružovaný | |
| SK | 70 000 | 80 000 |
Maximální délky závitu:
| Průměr matice | Maximální délka závitu (mm) |
|
| T7 - pravý |
T5 - pravý | |
| 6 | 1000 | 3000 |
| 8 | 1000 | 3000 |
| 10 | 3000 | 3000 |
| 12 | 3000 | 3000 |
| 14 | 3000 | 3000 |

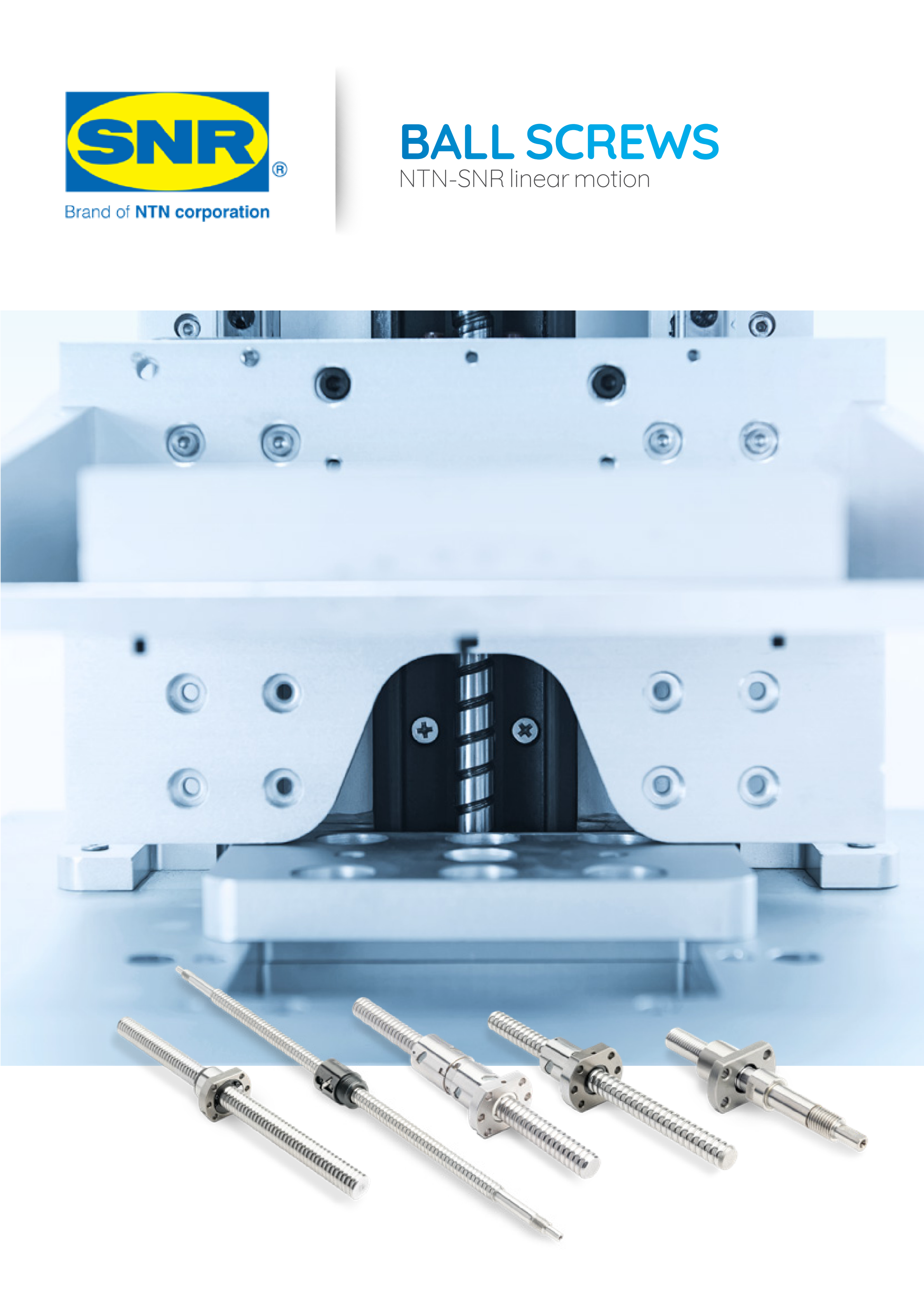

Katalogový list matice typu SK
