Matice typ SU

Zpět na: Matice kuličkových šroubů

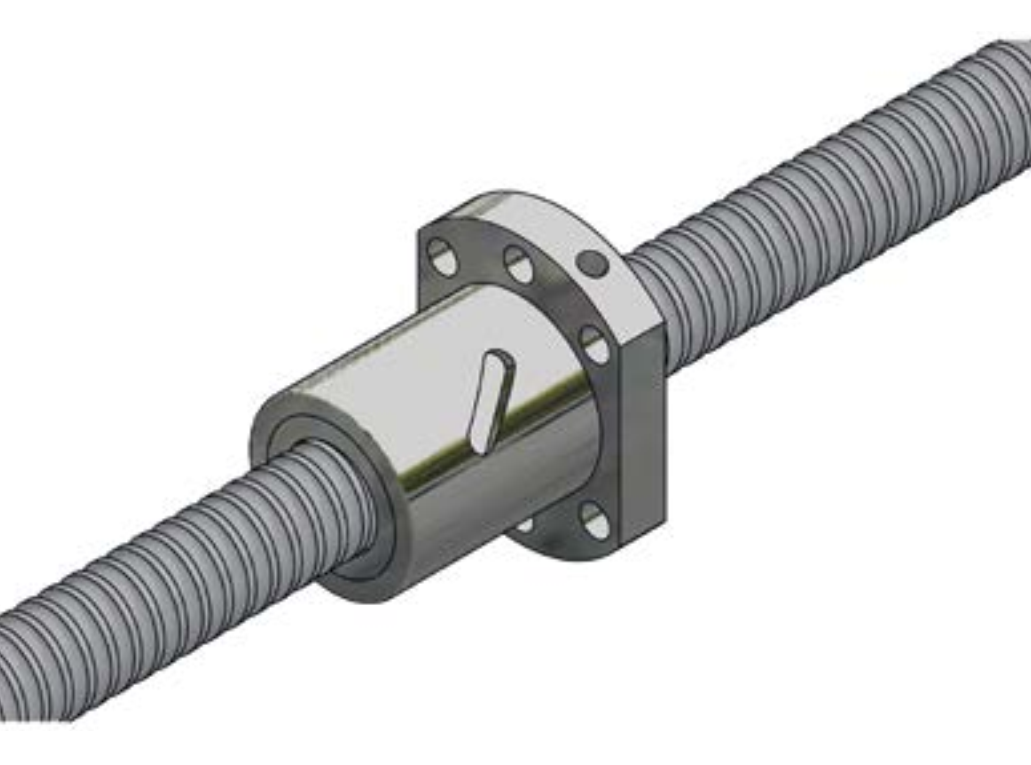

Typ matice: SUsnr logo

Popis: kompaktní jednoduchá válcová matice s přírubou
Matice kuličkového šroubu dle DIN 69051
Tvar příruby: B / standard
Průměry kuličkového šroubu: 16 - 80mm
Stoupání: 5 - 10mm (dle průměru kuličkového šroubu)
Směr závitu: pravý / levý
Typ převodu kuliček v matici: interní

Základní popis:

Matice typ SC je kompaktní jednoduchá matice dle DIN 69051 s tvarem příruby B (plošky na obou stranách příruby). Kuličkové šrouby s maticí SU jsou dostupné od průměru 16mm - 80mm s různým stoupáním v závislosti na průměru. Jsou také k dispozici s pravým nebo levým závitem. Matice typu SU mají interní převod kuliček po obvodu těla matice. U tohoto typu převodu se kuličky otočí jednou kolem závitového vřetene a poté se vracejí zpět do předchozího závitu přes vložený deflektor. Protože těchto deflektorů je po těle matice umístěno nekolik mají tyto matice kompaktní velikost a snesou vysoké zatížení.

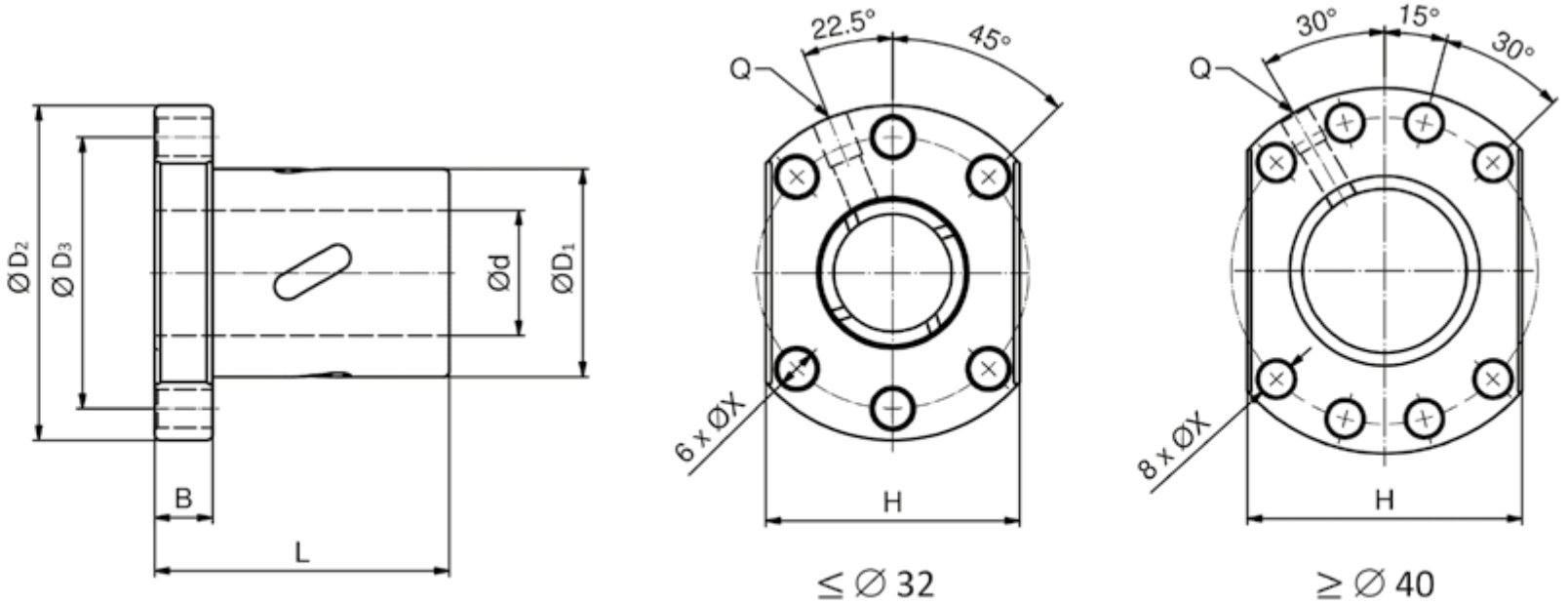

nakres SU

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (kN) Tuhost (N/μm)
Dynamické Statické
Závit
 d0 P Dw D1 D2 ± 0,15
 B ± 0,10 L ± 0,15 D3 ± 0,15 H ± 0,15 X Q Ca C0a KN
BNU 01605 R / L SU
 pravý / levý 16 5 3,175 28 48 10 50 38 40 5,5 M6 12,18 26,94 314
BNU 01610 R / L SU
 pravý / levý 16 10 3,175 28 48 10 57 38 40 5,5 M6 9,74 21,19 255
BNU 02005 R / L SU
 pravý / levý 20 5 3,175 36 58 10 51 47 44 6,6 M6 13,69 34,21 382
BNU 02505 R / L SU
 pravý / levý 25 5 3,175 40 62 10 51 51 48 6,6 M6 15,22 43,29 441
BNU 02510 R / L SU
 pravý / levý 25 10 4,762 40 62 12 85 51 48 6,6 M6 26,08 64,39 490
BNU 03205 R / L SU
 pravý / levý 32 5 3,175 50 80 12 52 65 62 9,0 M6 16,97 55,99 530
BNU 03210 R / L SU
 pravý / levý 32 10 6,350 50 80 12 90 65 62 9,0 M6 42,41 107,75 598
BNU 04005 R / L SU
 pravý / levý 40 5 3,175 63 93 14 55 78 70 9,0 M8x1 18,62 70,50 618
BNU 04010 R / L SU
 pravý / levý 40 10 6,350 63 93 14 93 78 70 9,0 M8x1 47,65 136,80 716
BNU 05010 R / L SU
 pravý / levý
 50 10 6,350 75 110 16 93 93 85 11,0 M8x1 53,00 173,12 834
BNU 06310 R SU pravý 63 10 6,350 90 125 18 98 108 95 11,0 M8x1 59,30 223,81 970
BNU 06320 R SU pravý 63 10 9,525 95 135 20 149 115 100 13,5 M8x1 101,00 323,50 1069
BNU 08010 R SU pravý 80 10 6,350 105 145 20 98 125 110 13,5 M8x1 64,83 282,02 1069
BNU 08020 R SU pravý 80 10 9,525 125 165 25 154 145 130 13,5 M8x1 113,95 421,41 1354

Objednací kód matice:

BNU 01605 R / L
 SU
 LL
1. 2. 3. 4. 5.
Matice kuličkového šroubu Průměr x stoupání Pravý závit Typ matice Typ těsnění



1 - Matice kuličkového šroubu ... BNU

2 - Průměr x stoupání kuličkového šroubu

3 - Typ závitu ... R / L

     - R (pravý závit)

     - L (levý závit)

4 - Typ matice ... SU

5 - Typ těsnění ... LL / UU / AA

     - LL (labyrintové těsnění - standard)

     - UU (břitové těsnění)

     - AA (bez těsnění)

Typy kuličkových šroubů:

Pro matice typu SU jsou dostupné dva typy kuličkových šroubů a to válcovaný nebo okružovaný:

Válcovaný: T7 (přesnost 52µm / 300mm)

Okružovaný: T5 (přesnost 23µm / 300mm

Dostupné třídy předpětí:

Třídy předpětí Popis
Válcované kuličkové šrouby Okružované kuličkové šrouby
Z0 Axiální vůle Axiální vůle
Z1 Bez axiální vůle  Bez axiální vůle
Z2 -  Lehké předpětí (≤ 3% Ca)

Možnosti těsnění:

Typ matice Průměr šroubu d0
 Možnosti těsnění
Bez těsnění Labyrintové těsnění Břitové těsnění
(mm) AA LL UU
SU pro všechny - Standard -

Hodnota DN:

Typ matice Hodnota DN (mm min-1)
Válcovaný
 Okružovaný
SU 70 000 80 000

Maximální délky závitu:

Průměr matice Maximální délka závitu (mm)
T7 - pravý / levý
 T5 - pravý
12 3000 2400
16 3000 5400
20 3000 5400
25 6000 5400
32 6000 5400
40 6000 5400
50 6000 5400

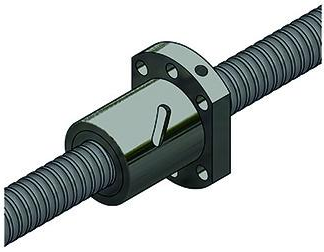

dolni SUntn snr logo
