Základní popis:

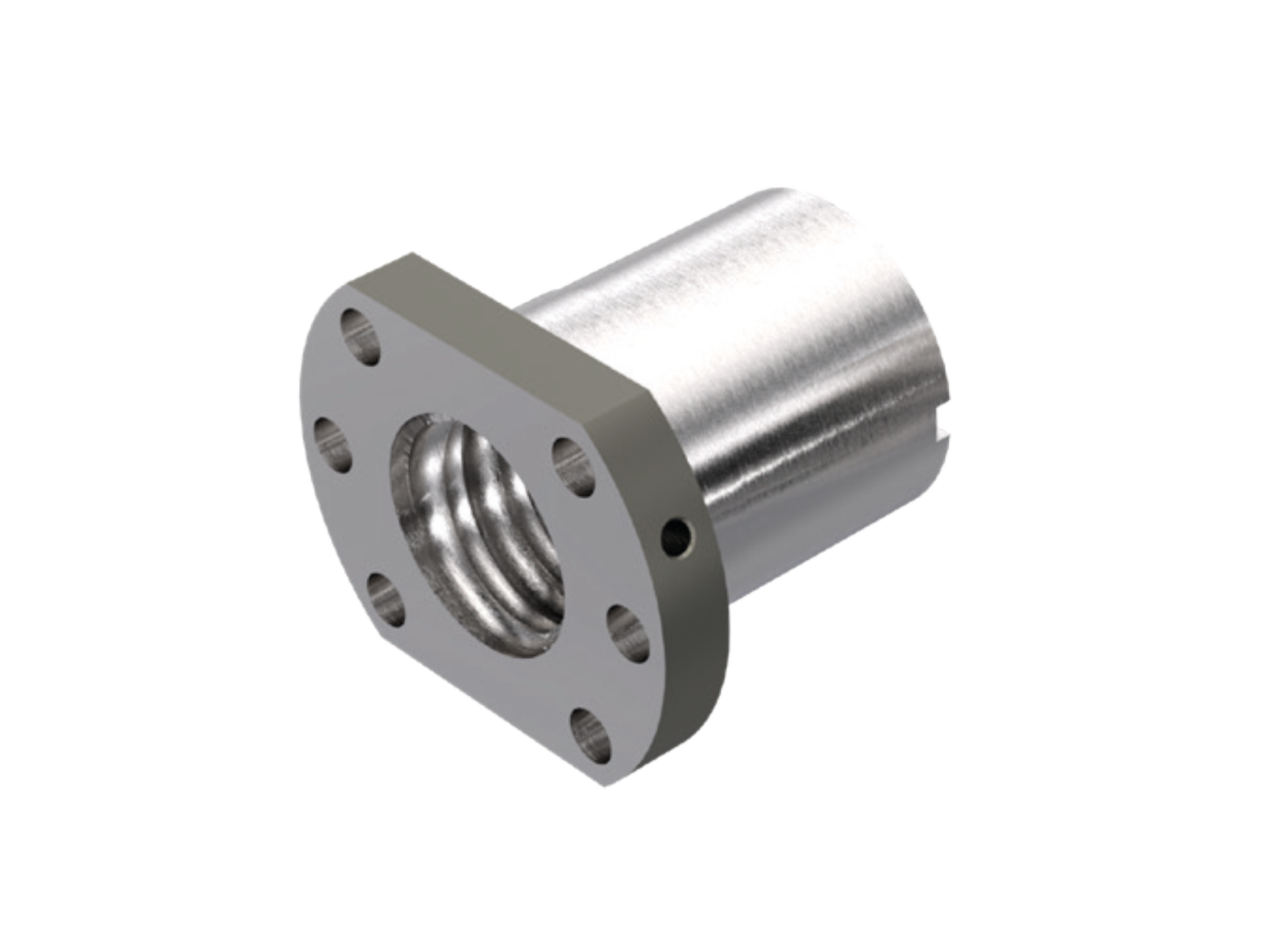

Matice typ KGF-D je kompaktní jednoduchá matice dle DIN 69051 s tvarem příruby B (plošky na obou stranách příruby). Kuličkové šrouby s maticí KGF-D jsou dostupné od průměru 12mm - 80mm s různým stoupáním v závislosti na průměru.

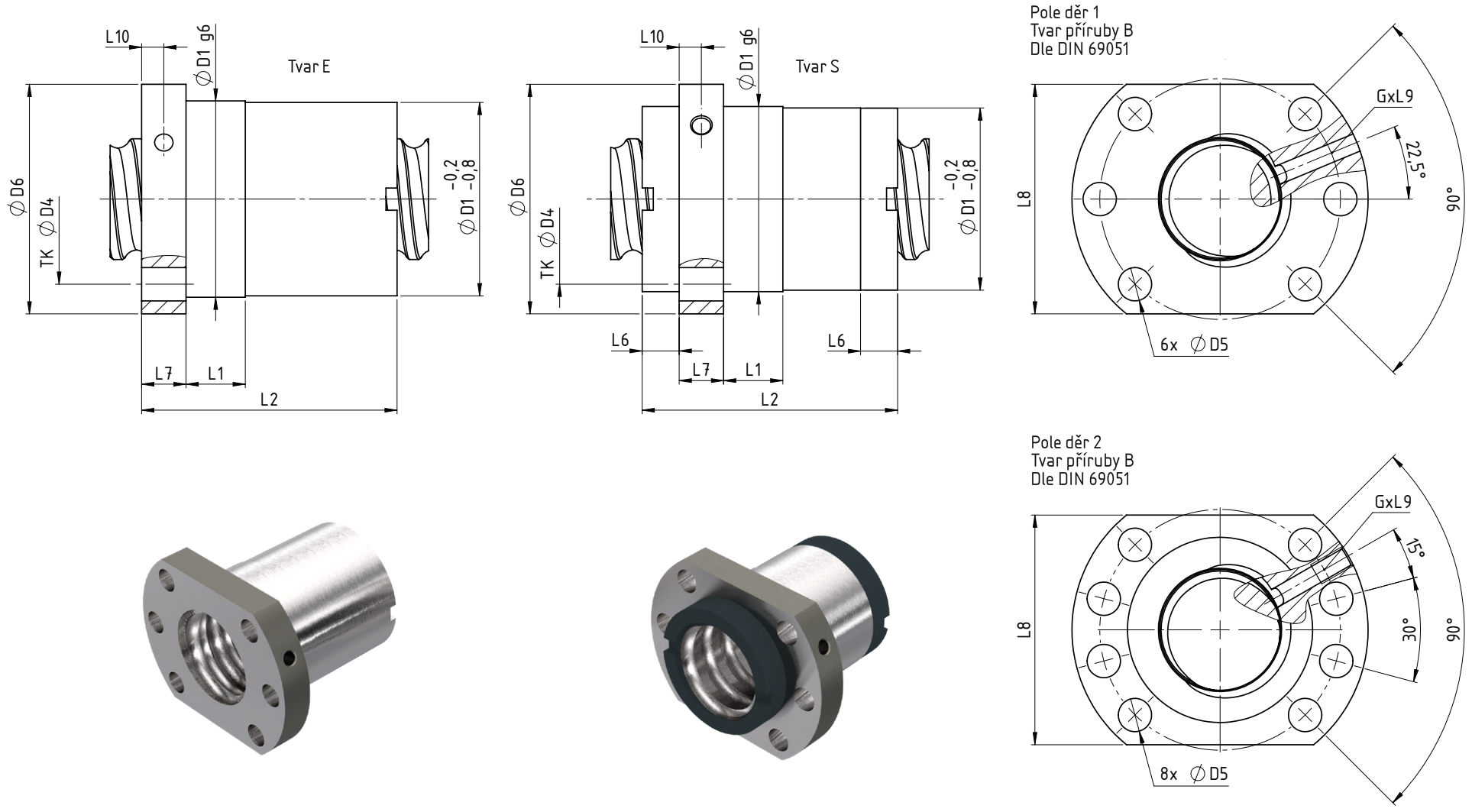

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | |||||||||||||||
| Dynamické | Dynamické | Statické | |||||||||||||||
| Závit | Tvar |
Pole děr | D1 | D4 | D5 | D6 | L1 | L2 | L6 | L7 | L8 | L9 | L10 | C2) | C3) |
C6) | |
| KGF-D 1605 RH-EE | pravý | E | 1 | 28 | 38 | 5,5 | 48 | 10 | 42 | - | 10 | 40 | 10 | 5 | 12,0 | 9,3 | 13,1 |
| KGF-D 1610 RH-EE |
pravý | E | 1 | 28 | 38 | 5,5 | 48 | 10 | 55 | - | 10 | 40 | 10 | 5 | 23,0 | 15,4 | 26,5 |
| KGF-D 1616 RH-EE |
pravý | E | 1 | 28 | 38 | 5,5 | 48 | 10 | 45 | - | 10 | 40 | 10 | 5 | - | 10,0 | 16,4 |
| KGF-D 1640 RH-EE |
pravý | S | 1 | 321) | 42 | 5,5 | 52 | 10 | 45 | 10 | 10 | 40 | 8 | 5 | - | 8,5 | 13,0 |
| KGF-D 2005 RH-EE |
pravý | E | 1 | 36 | 47 | 6,6 | 58 | 10 | 42 | - | 10 | 44 | 10 | 5 | 14,0 | 10,5 | 16,6 |
| KGF-D 2505 RH-EE |
pravý | E | 1 | 40 | 51 | 6,6 | 62 | 10 | 42 | - | 10 | 48 | 10 | 5 | 15,0 | 12,3 | 22,5 |
| KGF-D 2510 RH-EE |
pravý | E | 1 | 40 | 51 | 6,6 | 62 | 16 | 55 | - | 10 | 48 | 10 | 5 | 17,5 | 13,2 | 25,3 |
| KGF-D 2520 RH-EE |
pravý | S | 1 | 40 | 51 | 6,6 | 62 | 4 | 35 | 10,5 | 10 | 48 | 8 | 5 | 19,0 | 13,0 | 23,3 |
| KGF-D 2525 RH-EE |
pravý | S | 1 | 40 | 51 | 6,6 | 62 | 9 | 35 | 8 | 10 | 48 | 8 | 5 | 21,0 | 16,7 | 32,2 |
| KGF-D 2550 RH-EE |
pravý | S | 1 | 40 | 51 | 6,6 | 62 | 10 | 58 | 10 | 10 | 48 | 8 | 5 | 22,5 | 15,4 | 31,7 |
| KGF-D 3205 RH-EE |
pravý | E | 1 | 50 | 65 | 9 | 80 | 10 | 55 | - | 12 | 62 | 10 | 6 | 24,0 | 21,5 | 49,3 |
| KGF-D 3210 RH-EE5) |
pravý | E | 1 | 531) | 65 | 9 | 80 | 16 | 69 | - | 12 | 62 | 10 | 6 | 44,0 | 33,4 | 54,5 |
| KGF-D 3220 RH-EE |
pravý | E | 1 | 531) | 65 | 9 | 80 | 16 | 80 | - | 12 | 62 | 10 | 6 | 42,5 | 29,7 | 59,8 |
| KGF-D 3260 RH-EE |
pravý | S | 1 | 531) | 65 | 9 | 80 | 16 | 68 | 10 | 12 | 62 | 10 | 6 | - | 20,0 | 49,3 |
| KGF-D 4005 RH-EE |
pravý | E | 2 | 63 | 78 | 9 | 93 | 10 | 57 | - | 14 | 70 | 10 | 7 | 26,0 | 23,8 | 63,1 |
| KGF-D 4010 RH-EE |
pravý | E | 2 | 63 | 78 | 9 | 93 | 16 | 71 | - | 14 | 70 | 10 | 7 | 50,0 | 38,0 | 69,1 |
| KGF-D 4020 RH-EE |
pravý | E | 2 | 63 | 78 | 9 | 93 | 16 | 80 | - | 14 | 70 | 10 | 7 | 44,5 | 33,3 | 76,1 |
| KGF-D 4040 RH-EE |
pravý | S | 2 | 63 | 78 | 9 | 93 | 16 | 85 | 7,5 | 14 | -4) | 10 | 7 | 42,0 | 35,0 | 101,9 |
| KGF-D 5010 RH-EE |
pravý | E | 2 | 75 | 93 | 11 | 110 | 16 | 95 | - | 16 | 85 | 10 | 8 | 78,0 | 68,7 | 155,8 |
| KGF-D 5020 RH-EE |
pravý | E | 2 | 851) | 103 | 11 | 125 | 22 | 95 | - | 18 | 95 | 10 | 9 | 82,0 | 60,0 | 136,3 |
| KGF-D 6310 RH-EE |
pravý | E | 2 | 90 | 108 | 11 | 125 | 16 | 97 | - | 18 | 95 | 10 | 9 | 86,0 | 76,0 | 197,0 |
| KGF-D 6320 RH-EE | pravý | E | 2 | 95 | 115 | 14 | 135 | 25 | 99 | - | 20 | 100 | 10 | 10 | - | 65,1 | 170,0 |
| KGF-D 8010 RH-EE | pravý | E | 2 | 105 | 125 | 13,5 | 145 | 16 | 99 | - | 20 | 110 | 10 | 10 | - | 82,7 | 221,9 |
| KGF-D 2005 LH-EE |
levý | E | 1 | 36 | 47 | 6,6 | 58 | 10 | 42 | - | 10 | 44 | 10 | 5 | 16,5 | 10,5 | 16,6 |
| KGF-D 2505 LH-EE |
levý | E | 1 | 40 | 51 | 6,6 | 62 | 10 | 42 | - | 10 | 48 | 10 | 5 | 15,0 | 12,3 | 22,5 |
| KGF-D 3205 LH-EE |
levý | E | 1 | 50 | 65 | 9 | 80 | 10 | 55 | - | 12 | 62 | 10 | 6 | 24,0 | 21,5 | 49,3 |
Poznámka:
1) není dle DIN 69051 | 2) dynamické zatížení dle DIN 69051 (1978) | 3) dynamické zatížení dle DIN 69051 (1989) | 4) kruhová příruba | 5) k dispozici také s Ø50 dle DIN
6) statické zatížení
