Základní popis:

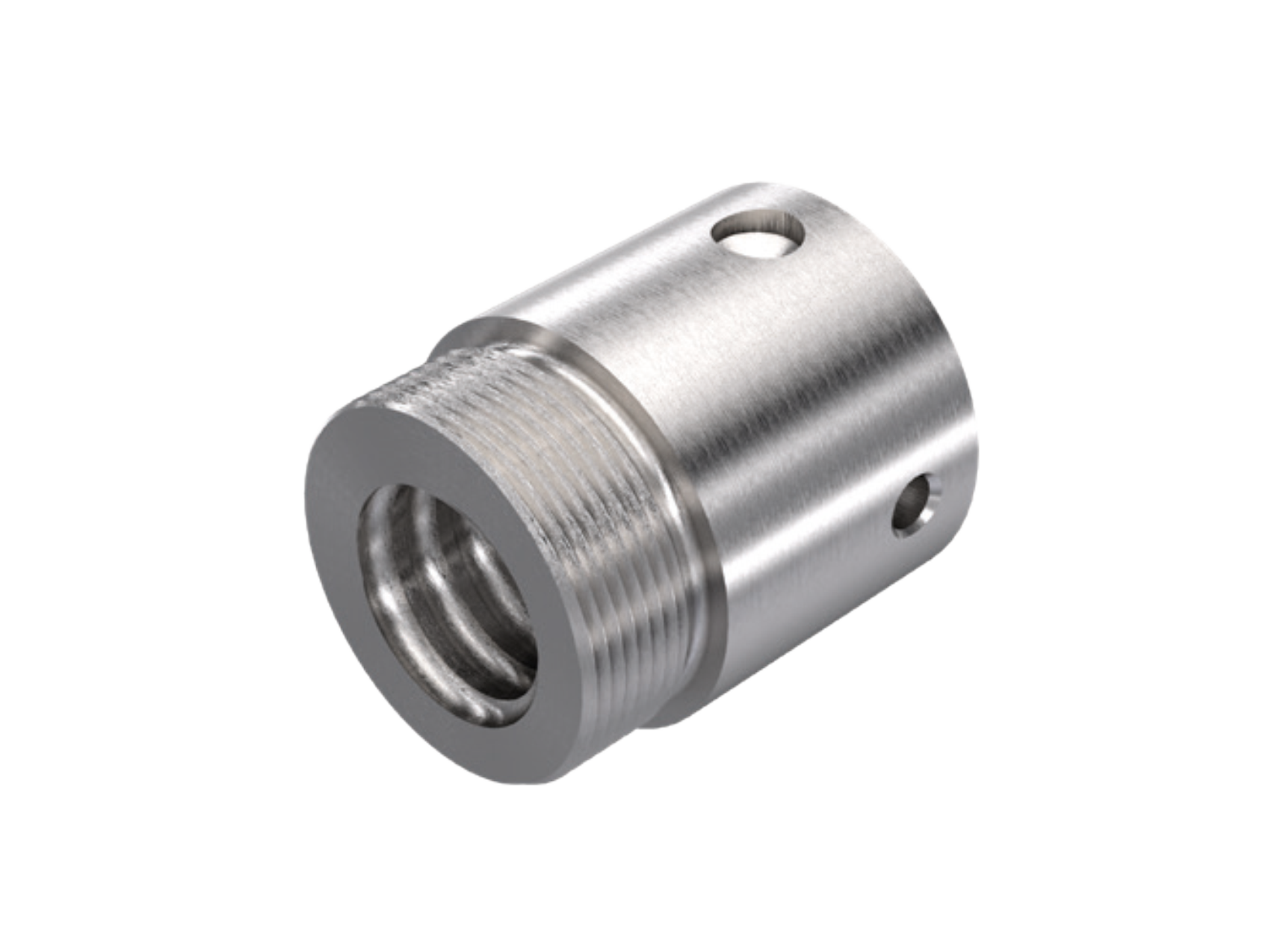

Matice typ KGM-E je vybavena vnějším závitem na těle pro přímé spojení. Výhodou je možnost vytvoření vlastní příruby nebo např. trubky, čímž je pak ideální jako hnací prvek v elektrických válcích. Kuličkové šrouby s maticí KGM-E jsou dostupné od průměru 16mm - 50mm s různým stoupáním v závislosti na průměru.

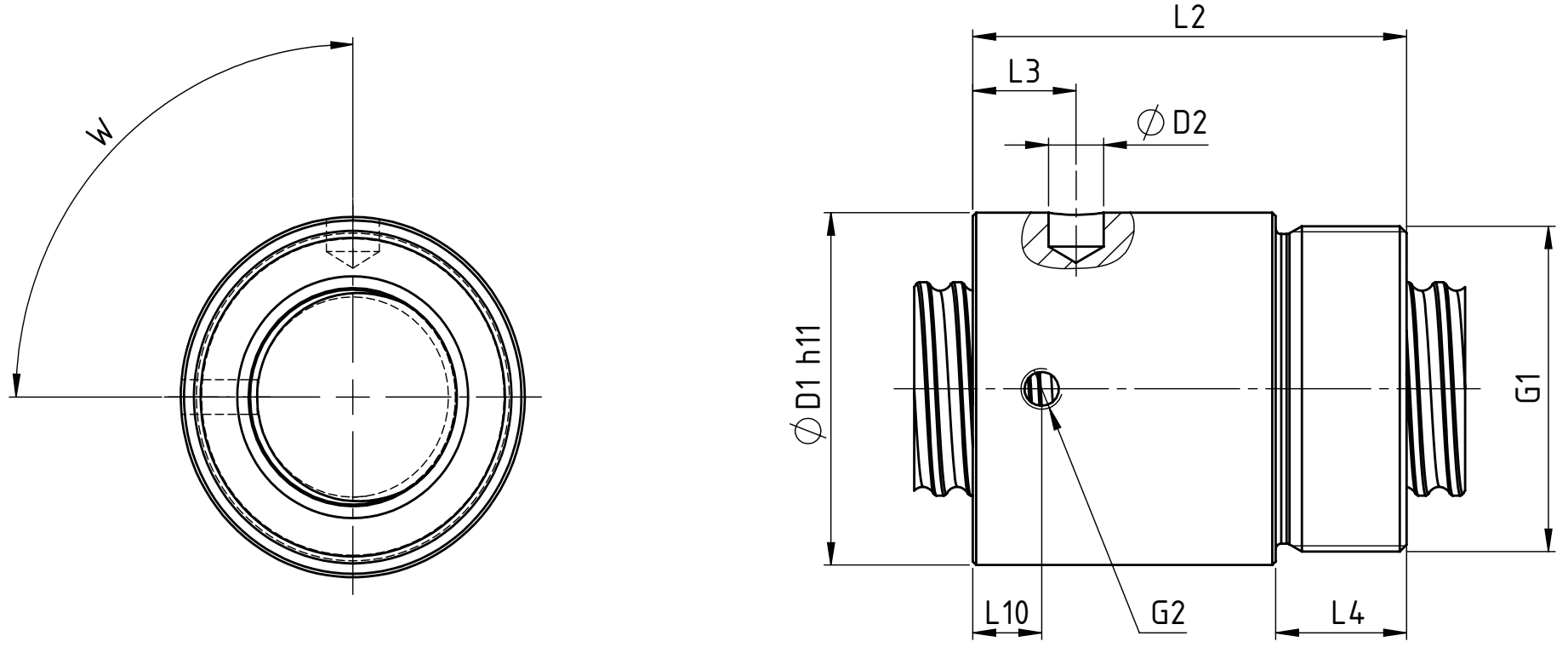

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | |||||||||||
| Dynamické | Dynamické | Statické | |||||||||||
| Závit | D1h11 | D2 | L2 | L3 | L4 | L10 | G1 | G2 | W |
C2) | C3) |
C6) |
|
| KGM-E 1605 RH | pravý | 32 | 3,2 | 42 | 3 | 12 | - | M26x1,5 | - | - | 12,5 | 9,3 | 13,1 |
| KGM-E 2005 RH | pravý | 38 | 8 | 45 | 8 | 14 | 8 | M35x1,5 | M6 | 90° | 14,0 | 10,5 | 16,6 |
| KGM-E 2505 RH | pravý | 43 | 8 | 60 | 15 | 19 | 10 | M40x1,5 | M6 | 90° | 15,0 | 12,3 | 22,5 |
| KGM-E 2510 RH | pravý | 43 | 8 | 74 | 16 | 19 | 16 | M40x1,5 | M6 | 180° | 17,5 | 13,2 | 25,3 |
| KGM-E 3205 RH | pravý | 52 | 8 | 63 | 15 | 19 | 10 | M48x1,5 | M6 | 90° | 24,0 | 21,5 | 49,3 |
| KGM-E 3210 RH | pravý | 54 | 8 | 78 | 8 | 19 | 8 | M48x1,5 | M6 | 90° | 44,0 | 33,4 | 54,5 |
| KGM-E 4005 RH | pravý | 60 | 8 | 63 | 15 | 19 | 10 | M56x1,5 | M8x1 | 90° | 26,0 | 23,8 | 63,1 |
| KGM-E 4010 RH | pravý | 65 | 8 | 84 | 15 | 24 | 8 | M60x2 | M8x1 | 90° | 50,0 | 38,0 | 69,1 |
| KGM-E 5010 RH | pravý | 78 | 8 | 111 | 15 | 29 | 8 | M72x2 | M8x1 | 90° | 78,0 | 68,7 | 155,8 |
Poznámka: 1) není dle DIN 69051 | 2) dynamické zatížení dle DIN 69051 (1978) | 3) dynamické zatížení dle DIN 69051 (1989)
