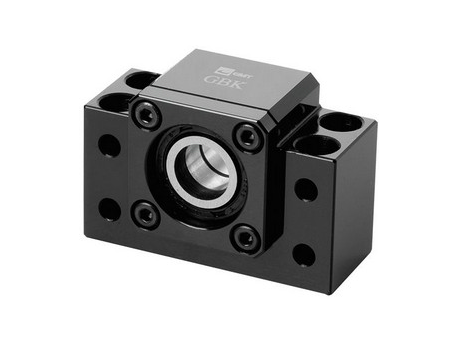

Ložisková jednotka GBK

- Pevné uložení
- Pro průměry kuličkového šroubu: 12 - 50mm
- Konzolové provedení
- Materiál: ocel

- Ložiska s kosoúhlým stykem
- S těsněním
- Možnost předepnutí


Popis:

Ložisková jednotka GBK je ložisková jednotka s kloubovým tělesem pro pevnou stranu s obousměrným frézováním a skládá se ze čtyřšroubového ložiskového tělesa se dvěma axiálními kuličkovými ložisky s kosoúhlým stykem s předpětím. Ložiskové pouzdro z oceli s černým povlakem je kompatibilní s běžnými průmyslovými normami.

gbk

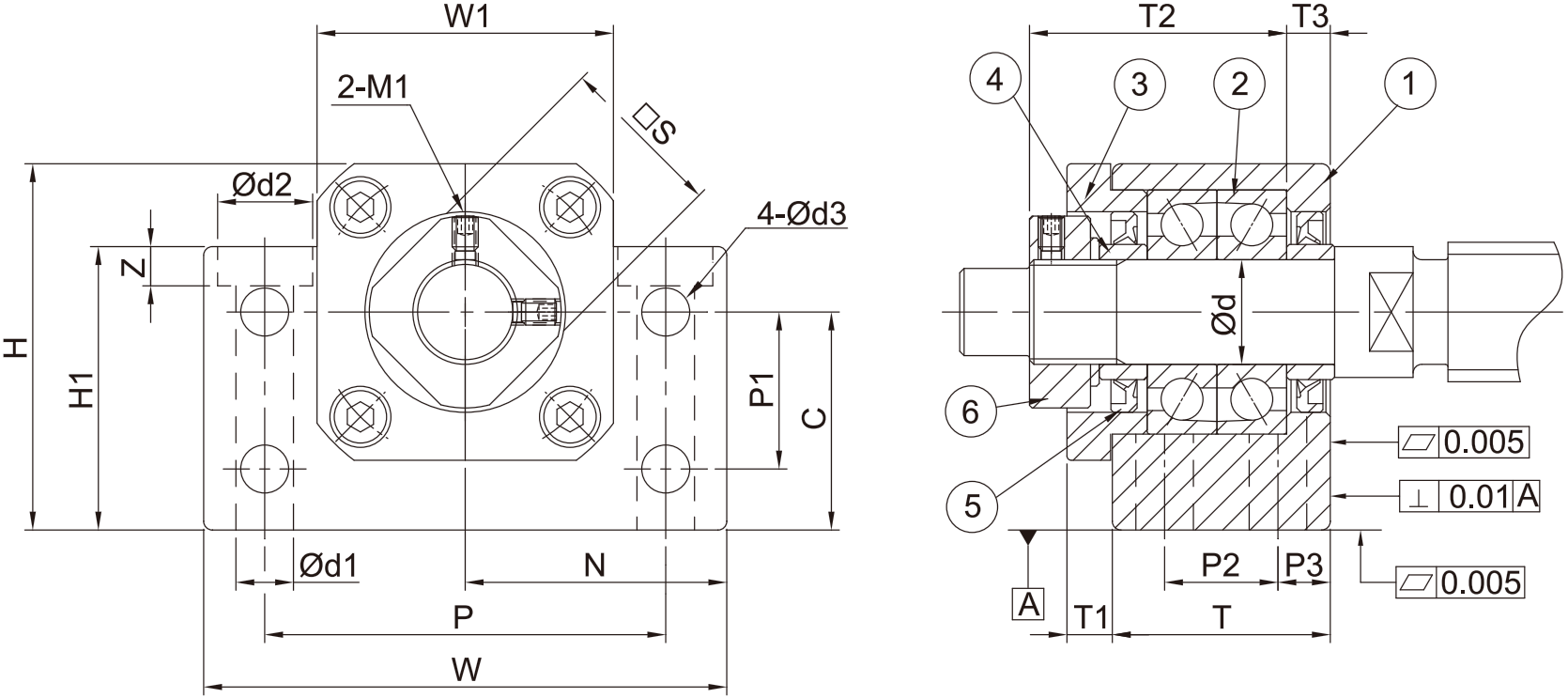

Rozměry a únosnost:

Standardní typ
 Rozměry (mm)
Lehké předepnutí*
 Střední předepnutí**
 Vysoké předepnutí**
 Ød
 T
 T1
 T2
 T3
 W
 W1
 H
 H1 N± 0,02
 C-0,02
 P
 P1 P2 P3 Ød1 Ød2 Z Ød3 M1
 ◻ S
GBK10-SL GBK10-SM GBK10-SH 10 25 5 29,5 5 60 34 39 32,5 30 22 46 15 13 6 6,3 10,5 6,5 5,5 M3 16
GBK12-SL GBK12-SM
 GBK12-SH 12 25 5 29,5 5 60 34 42 32,5 30 25 46 18 13 6 6,3 10,5 1,5 5,5 M3 19
GBK15-SL GBK15-SM GBK15-SH 15 27 6 32 6 70 38 47 38 35 28 54 18 15 6 6,3 10,5 6,5 5,5 M3 22
GBK17-SL GBK17-SM GBK17-SH 17 35 9 44 7 86 48 63 55 43 39 68 28 19 8 8,7 14 8,6 6,6 M4 24
GBK20-SL GBK20-SM GBK20-SH 20 35 8 43 8 88 50 59 50 44 34 70 22 19 8 8,7 14 8,5 6,6 M4 30
GBK25-SL GBK25-SM GBK25-SH 25 42 12 54 9 106 62 79 70 53 48 85 33 22 10 10,7 17,5 10,8 9 M5 35
GBK30-SL GBK30-SM GBK30-SH 30 45 14 61 9 128 74 88 78 64 51 102 33 23 11 13,7 20 13 11 M6 40
GBK35-SL GBK35-SM GBK35-SH 35 50 14 67 12 140 86 95 79 70 52 114 35 26 12 13,7 20 13 11 M8 50
GBK40-SL GBK40-SM GBK40-SH 40 61 18 76 15 160 98 109 90 80 60 130 37 33 14 17,7 26 17,5 14 M8 50



Pozn.: * = standardní dodávka ložiskového uložení s lehkým předepnutím | ** = na vyžádání
