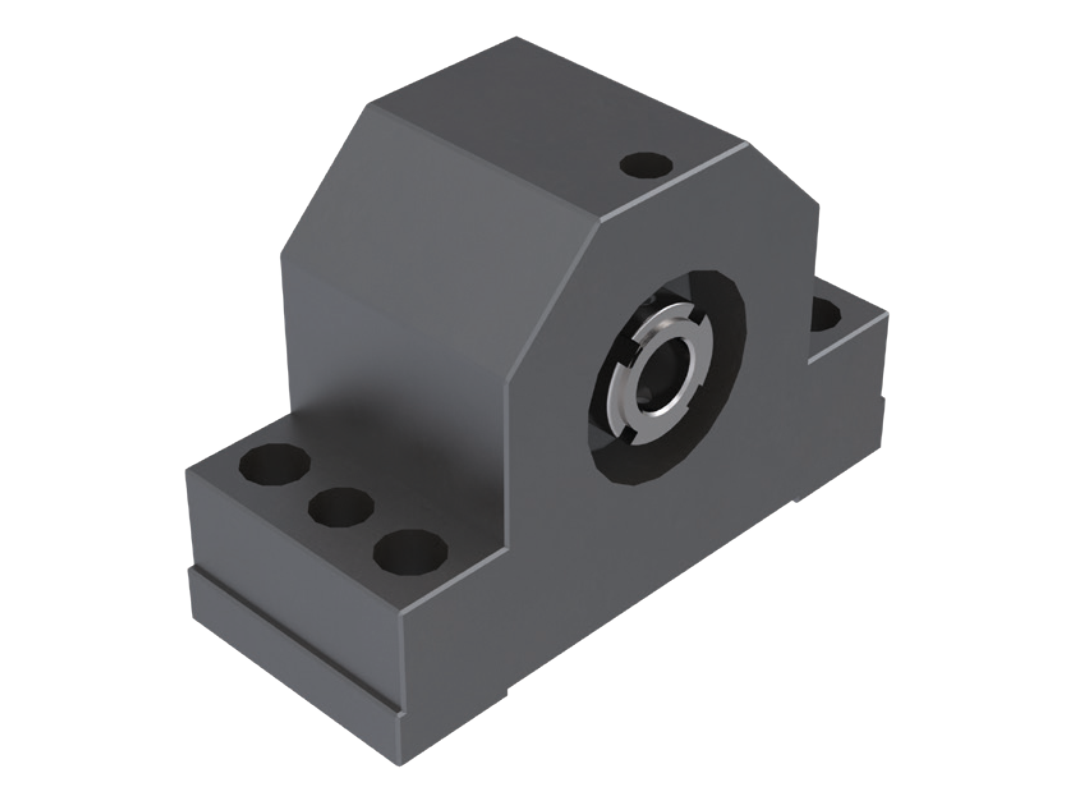

Ložisková jednotka SEB-FN
Ložisková jednotka SEB-FN
- Pevné uložení
- Pro průměry kuličkového šroubu: 16 - 80mm
- Konzolové provedení
- Materiál: ocel
- vysoce únosné radiálně-axiální ložisko ZKLN
- S těsněním
Popis:
Jedná se o pevnou ložiskovou jednotku ve formě podstavce s předepjatými axiálními kuličkovými ložisky s kosoúhlým stykem jako řada pro vysoké zatížení. Pevná ložisková jednotka se skládá z ložiskového pouzdra, axiálních kuličkových ložisek s kosoúhlým stykem ZKLN, krytu ložiska a přesné šroubové matice (pro utahovací momenty, viz tabulka). Velikosti SEB-FN-1605-10-16-40 a SEB-FN-2005-20-50 se dodávají s drážkovanými maticemi.
Materiál pouzdra: leštěná ocel

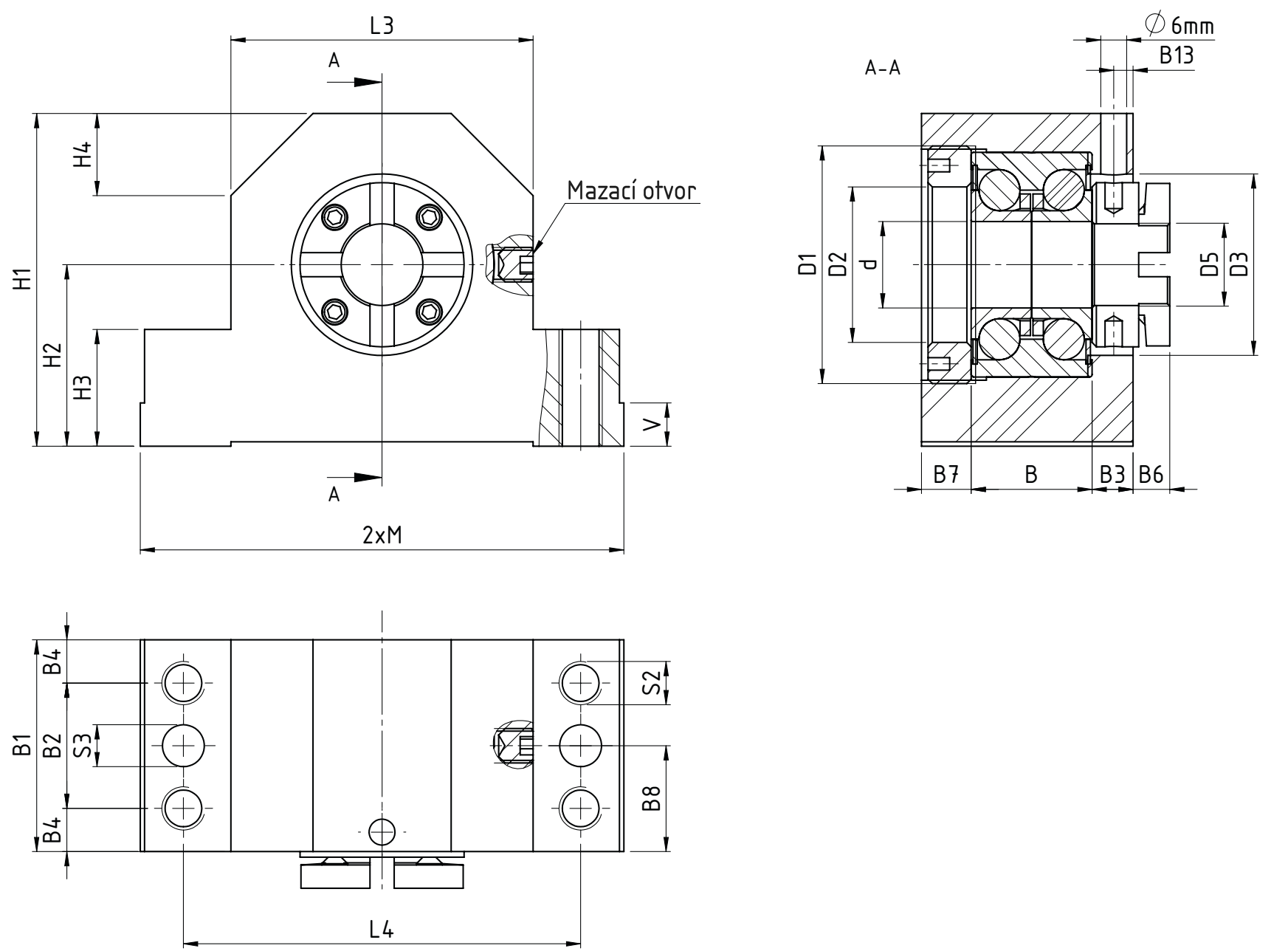

Rozměry a únosnost:
Velikost |
Únosnosti (kN) | Rozměry (mm) | ||||||||||||||
Cdyn | Cstat | M js6 |
L3 |
L4 |
H1 | H2 ± 0,02 |
H3 | H4 | B |
B1 | B2 | B3 | B4 | B6 | B7 | |
SEB-FN16 | 13250 | 18500 | 43 | 52 | 68 | 58 | 32 | 22 | 14 | 20 | 37 | 23 | 8,5 | 7 | - | 8,5 |
SEB-FN20 | 17000 | 24500 | 47 | 60 | 77 | 64 | 34 | 22 | 16 | 25 | 42 | 25 | 8,5 | 8,5 | - | 8,5 |
SEB-FN25 | 18500 | 31000 | 54 | 66 | 88 | 72 | 39 | 27 | 18 | 25 | 46 | 29 | 10,5 | 8,5 | 7,5 | 10,5 |
SEB-FN32 | 26000 | 47000 | 56 | 70 | 92 | 77 | 42 | 27 | 19 | 28 | 49 | 29 | 10,5 | 10 | 7,5 | 10,5 |
SEB-FN40 | 44500 | 111000 | 63 | 80 | 105 | 98 | 58 | 32 | 23 | 56 | 89 | 62 | 20,5 | 13,5 | - | 12,5 |
SEB-FN50 | 47500 | 127000 | 72 | 92 | 118 | 112 | 65 | 38 | 25 | 56 | 92 | 65 | 20,5 | 13,5 | - | 15,5 |
SEB-FN63 | 72000 | 149000 | 95 | 130 | 160 | 138 | 73 | 50 | 35 | 46 | 85 | 58 | 22,5 | 13,5 | 6,5 | 16,5 |
SEB-FN80 | 113000 | 250000 | 102,5 | 145 | 175 | 165 | 93 | 50 | 40 | 54 | 98 | 58 | 25,5 | 20 | 6,5 | 18,5 |
Velikost | Rozměry (mm) | KennØ-KGS | Utahovací moment | Max. na šroub Ø KGS/TGS | |||||||||
B8 | B13 | V |
S2 | S3 | d H7 | D1 | D2 | D3 | D5 | (Nm) | |||
SEB-FN16 | 18,5 | 4,5 | 8 | M10 | 7,7 | 10 | M36x1,5 | 22 | 27 | M10x1 | 16 | 6 | 25/26 |
SEB-FN20 | 21 | 3,5 | 8 | M10 | 7,7 | 12 | M45x1,5 | 28 | 32 | M12x1 | 20 | 8 | 25/28 |
SEB-FN25 | 23 | 5,5 | 10 | M12 | 9,7 | 17 | M50x1,5 | 31 | 36 | M17x1 | 25 | 15 | 32/32 |
SEB-FN32 | 24,5 | 4,5 | 10 | M12 | 9,7 | 20 | M55x1,5 | 36 | 42 | M20x1 | 32 | 18 | 40/40 |
SEB-FN40 | 54,5 | 14,5 | 12 | M14 | 9,7 | 25 | M62x1,5 | 43 | 48 | M25x1,5 | 40 | 25 | 50/55 |
SEB-FN50 | 57,5 | 14,5 | 12 | M14 | 9,7 | 30 | M78x2 | 54 | 53 | M30x1,5 | 50 | 32 | 63/60 |
SEB-FN63 | 39,5 | 16,5 | 16 | M14 | 9,7 | 40 | M95x2 | 68 | 72 | M40x1,5 | 63 | 55 | 80/80 |
SEB-FN80 | 45,5 | 17,5 | 16 | M20 | 11,7 | 50 | M115x2 | 85 | 90 | M50x1,5 | 80 | 85 | 80/100 |
Pozn.: KGS = kuličkový šroub | TGS = trapézový šroub

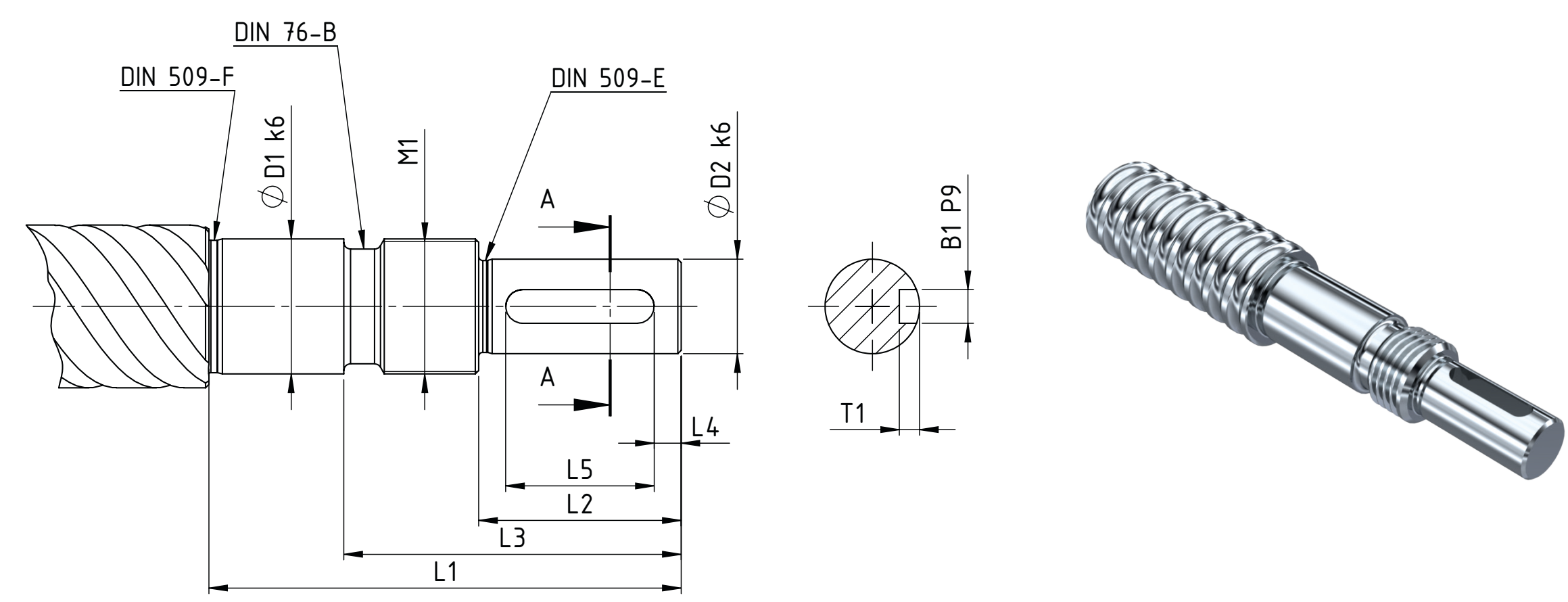

Opracování pro pevné uložení SEB-FN:
Velikost |
Rozměry (mm) | ||||||||
D1 | D2 | L1 | L2 | L3 |
L4 | L5 | M1 | B1xT1 | |
FN16 | 10 | 8 | 50 | 20 | 32 | 2,5 | 14 | M10x1 | 2x1,2 |
FN20 | 12 | 10 | 60 | 25 | 37 | 2,5 | 20 | M12x1 | 3x1,8 |
FN25 | 17 | 12 | 60 | 30 | 41 | 3,5 | 25 | M17x1 | 5x3 |
FN32 | 20 | 18 | 88 | 40 | 62 | 4 | 28 | M20x1 | 6x3,5 |
FN40 | 30 | 22 | 130 | 50 | 76 | 7 | 36 | M30x1,5 | 6x3,5 |
FN50 | 35 | 25 | 130 | 50 | 76 | 7 | 36 | M35x1,5 | 8x4 |
FN63 | 40 | 36 | 132 | 60 | 88 | 8,5 | 40 | M40x1,5 | 10x5 |
FN80 | 50 | 40 | 208 | 70 | 102 | 8,5 | 50 | M50x1,5 | 12x5 |
