Ložisková jednotka BF

Zpět na: Pro volné uložení





- Volné uložení
- Pro průměry kuličkového šroubu: 12 - 50mm
- Konzolové provedení
- Materiál: ocel

- Jednořadé kuličkové ložiska
- S těsněním

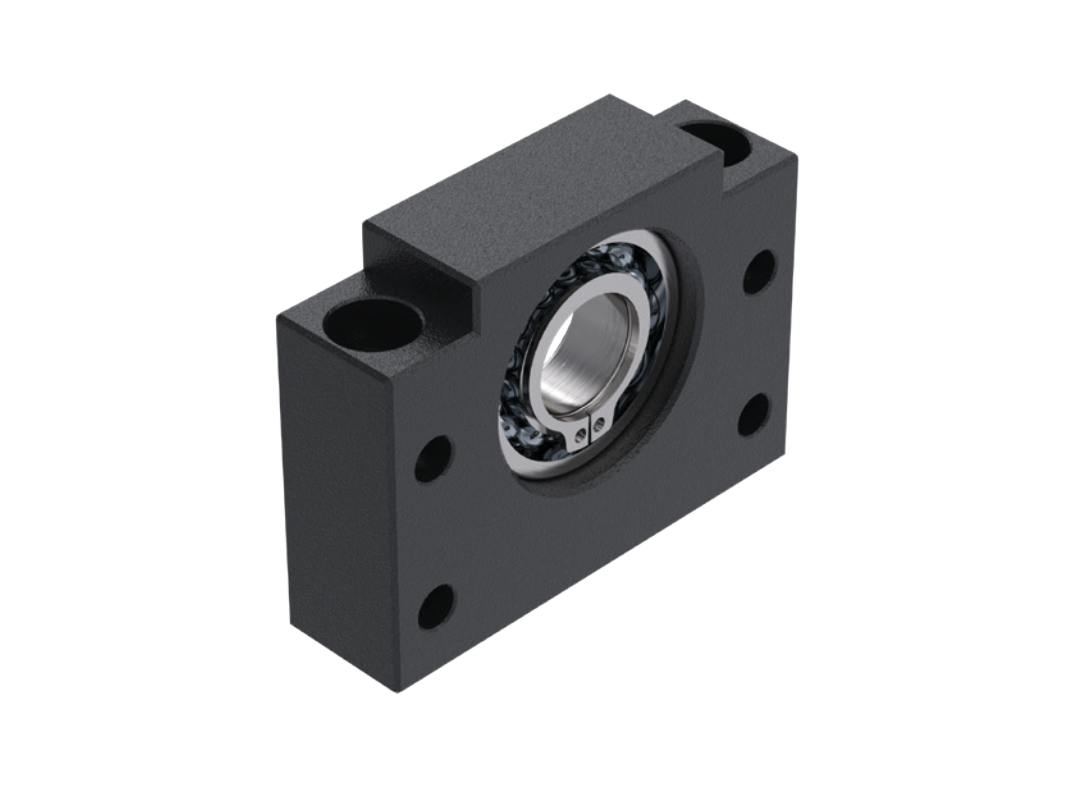

Popis:

Ložisková jednotka konzolového typu BF je určena pro volné (plovoucí) uložení kuličkového šroubu. Je vybavena jednořadým kuličkovým ložiskem, které se osově přizpůsobuje lineárnímu dilatování kuličkového šroubu. Jednotka se skládá ze základního ocelového tělesa, jednořadého kuličkového ložiska a pojistného kroužku.

bf

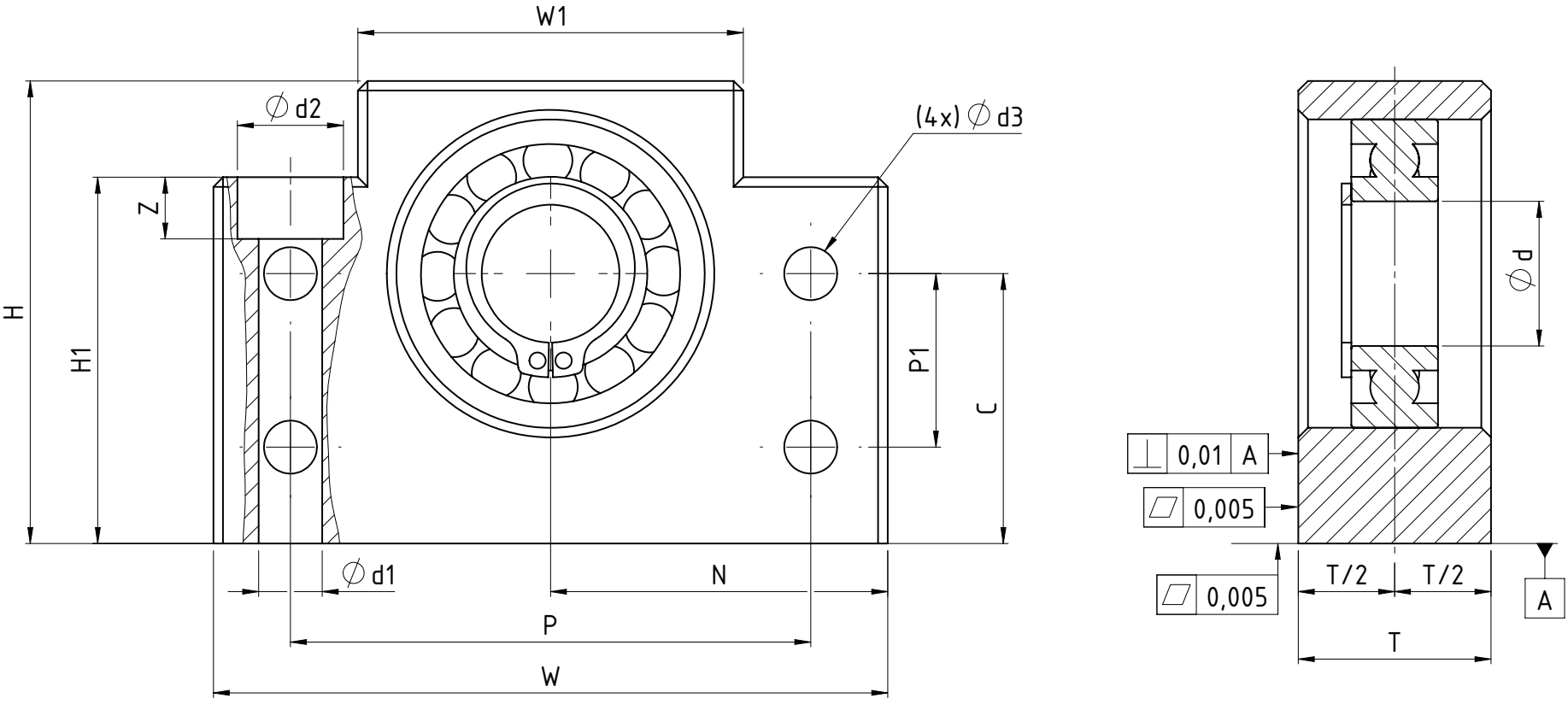

Rozměry a únosnost:

Velikost
 Rozměry (mm)
 Únosnosti (kN) Max. povolený Ø KGS / TGS
d T W W1 H H1 P P1 d1 d2 Z d3 N ± 0,02 C ± 0,02 Vnitřní ložisko Cstat
 Cdyn
BF10 8 20 60 34 39 32,5 46 15 6,3 10,8 5 5,5 30 22 608 1,4 3,35 20 / 20
BF12 10 20 60 34 43 32,5 46 18 6,3 10,8 6,5 5,5 30 25 6000 1,96 4,55 20 / 22
BF15 15 20 70 40 48 38 54 18 6,3 11 6,5 5,5 35 28 6002 2,83 5,6 25 / 24
BF17 17 23 86 50 64 55 68 28 8,7 14 8,6 6,6 43 39 6203 4,6 9,6 32 / 32
BF20 20 26 88 52 60 50 70 22 8,7 14 8,6 6,6 44 34 6004 5,0 9,4 25 / 30
BF25 25 30 106 64 80 70 85 33 10,7 17,5 11 9 53 48 1/4 7,85 14,0 40 / 40
BF30 30 32 128 76 89 78 102 33 13,7 20 13 11 64 51 6206 11,3 19,5 40 / 44
BF35 35 32 140 88 95 79 114 35 13,7 20 13 11 70 52 6207 15,3 25,7 50 / 50
BF40 40 37 160 100 109 90 130 37 17,7 26 17,5 14 80 60 6208 17,8 29,1 50 / 55

konec bf

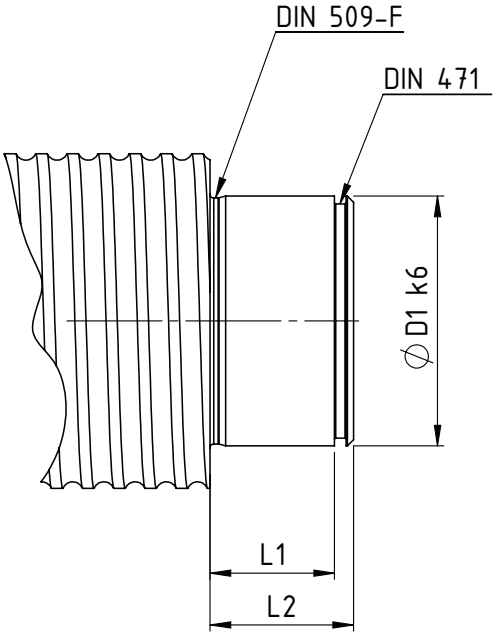

Opracování pro pevné uložení BF:

Označení Rozměry (mm)
D1 k6 L1 L2
BF10 8 7 10
BF12 10 8 11
BF15 15 9 13
BF17 17 12 16
BF20 20 12 16
BF25 25 15 20
BF30 30 16 21
BF35 35 17 22
BF40 40 18 23
