Ložisková jednotka FF

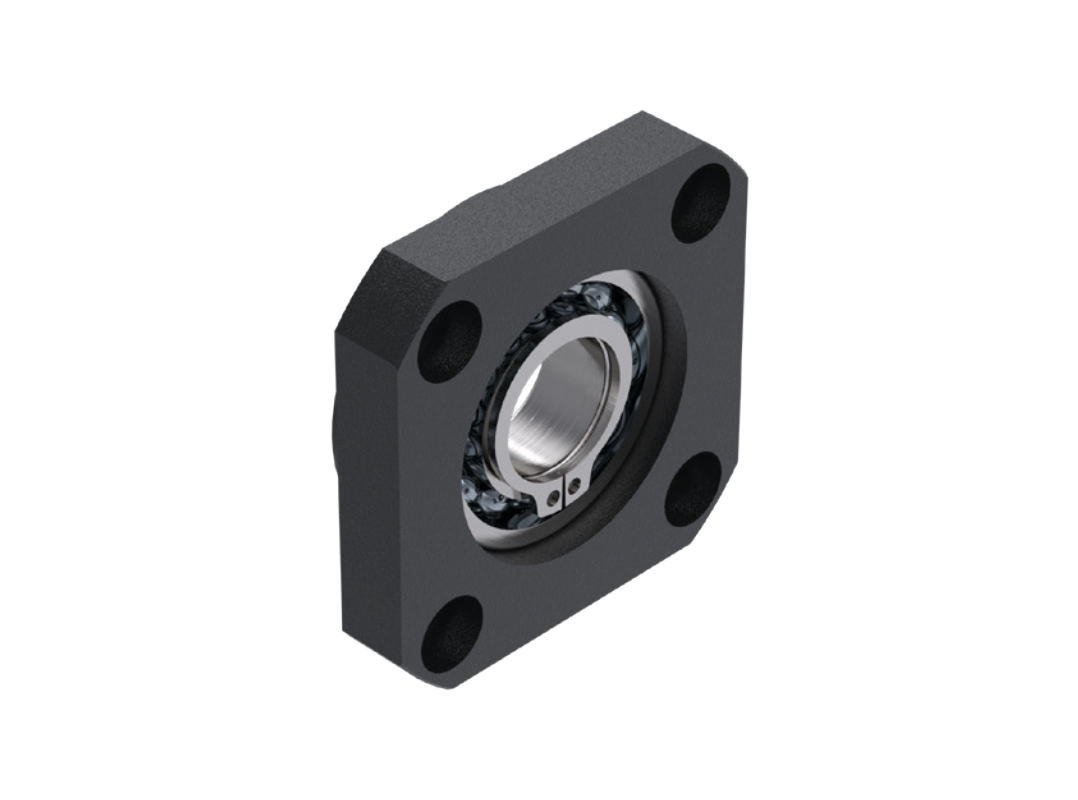

Ložisková jednotka FF
- Volné uložení
- Pro průměry kuličkového šroubu: 12 - 50mm
- Přírubové provedení
- Materiál: ocel
- Jednořadé kuličkové ložiska
- S těsněním
Popis:
Tato volná ložisková jednotka je přírubové ložisko s kuličkovým ložiskem s hlubokou drážkou včetně pojistného kroužku, který se axiálně přizpůsobuje délkové roztažnosti šroubu. Volná ložisková jednotka se skládá z leštěného ocelového ložiskového pouzdra s kuličkovým ložiskem s hlubokou drážkou.
Materiál pouzdra: leštěná ocel

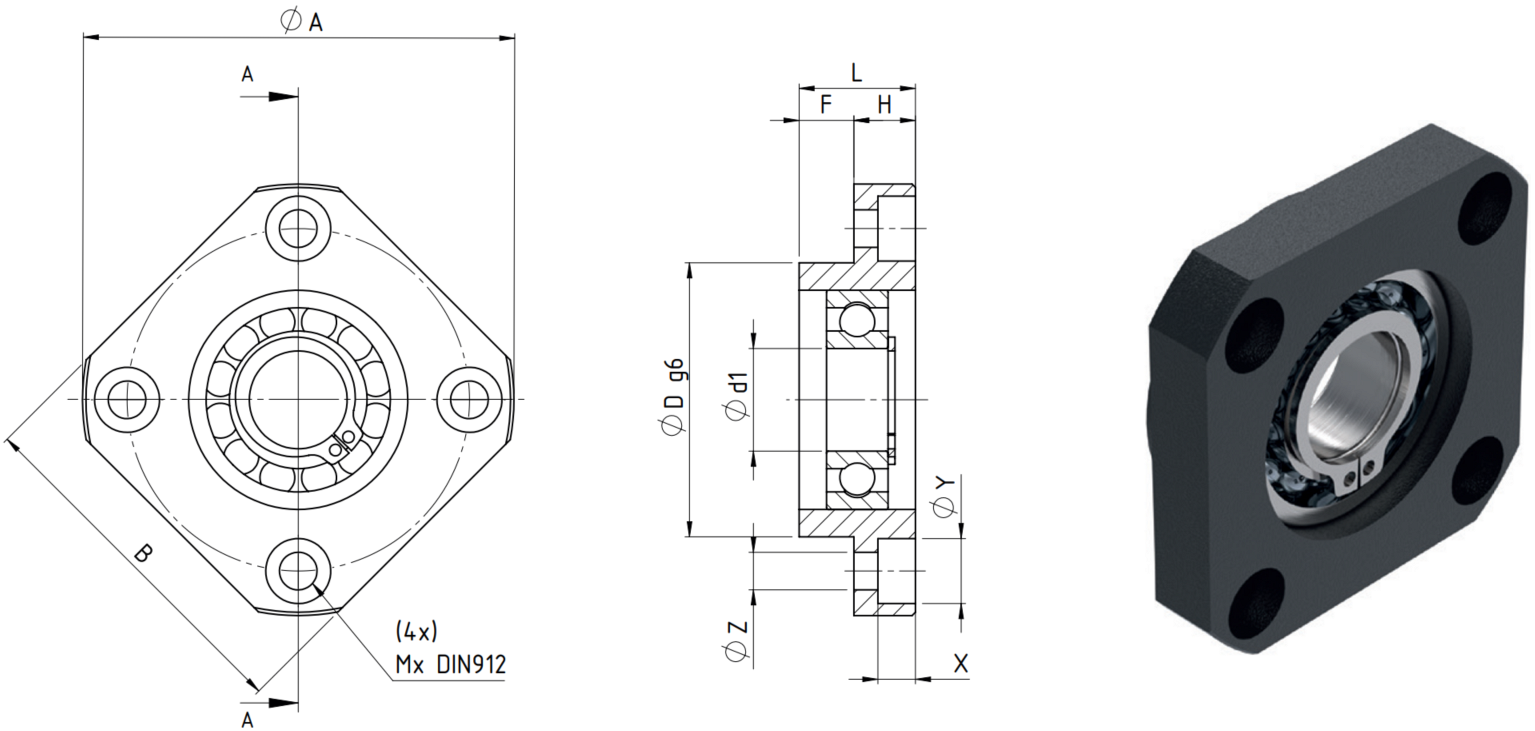

Rozměry a únosnost:
| Velikost |
Rozměry (mm) | Únosnosti (kN) | Max. na šroub Ø KGS/TGS | ||||||||||||
| d |
R | ◻ G | T | H | F | D g6 | PCD | d1 | d2 | Z | Vnitřní ložisko | Cstat |
Cdyn | ||
| FF06 | 6 | 36 | 28 | 10 | 6 | 4 | 22 | 28 | 3,4 | 6 | 3,3 | 606 | 0,87 | 2,19 | 16/16 |
| FF10 | 8 | 43 | 35 | 12 | 7 | 5 | 28 | 35 | 3,4 | 6 | 3,3 | 608 | 1,4 | 3,35 | 16/18 |
| FF12 | 10 | 52 | 42 | 15 | 7 | 8 | 34 | 42 | 4,2 | 8 | 4,4 | 6000 | 1,96 | 4,55 | 20/22 |
| FF15 | 15 | 63 | 52 | 17 | 9 | 8 | 40 | 50 | 5,2 | 9,5 | 5,4 | 6002 | 2,83 | 5,6 | 25/28 |
| FF17 | 17 | 77 | 61 | 20 | 11 | 9 | 50 | 62 | 6,6 | 11 | 6,5 | 6203 | 4,6 | 9,6 | 32/36 |
| FF20 | 20 | 85 | 68 | 20 | 11 | 9 | 57 | 70 | 6,6 | 11 | 6,5 | 6204 | 6,65 | 12,8 | 32/36 |
| FF25 | 25 | 98 | 79 | 24 | 14 | 10 | 63 | 80 | 8,7 | 14 | 8,6 | 6205 | 7,85 | 14,0 | 40/44 |
| FF30 | 30 | 117 | 93 | 27 | 18 | 9 | 75 | 95 | 10,7 | 17,5 | 10,8 | 6206 | 11,3 | 19,5 | 50/55 |
Pozn.: KGS = kuličkový šroub | TGS = trapézový šroub

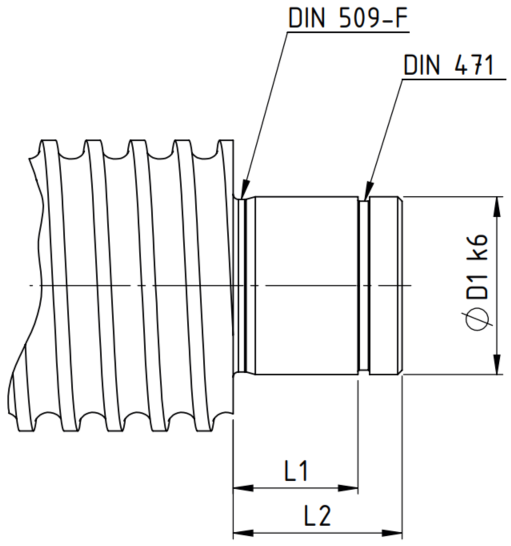

Opracování pro pevné uložení FF:
| Označení | Rozměry (mm) | ||
| D1 k6 | L2 | L1 | |
| FF10 | 8 | 10 | 7 |
| FF12 | 10 | 11 | 8 |
| FF15 | 15 | 13 | 9 |
| FF20 | 20 | 19 | 14 |
| FF25 | 25 | 20 | 15 |
| FF30 | 30 | 21 | 16 |
