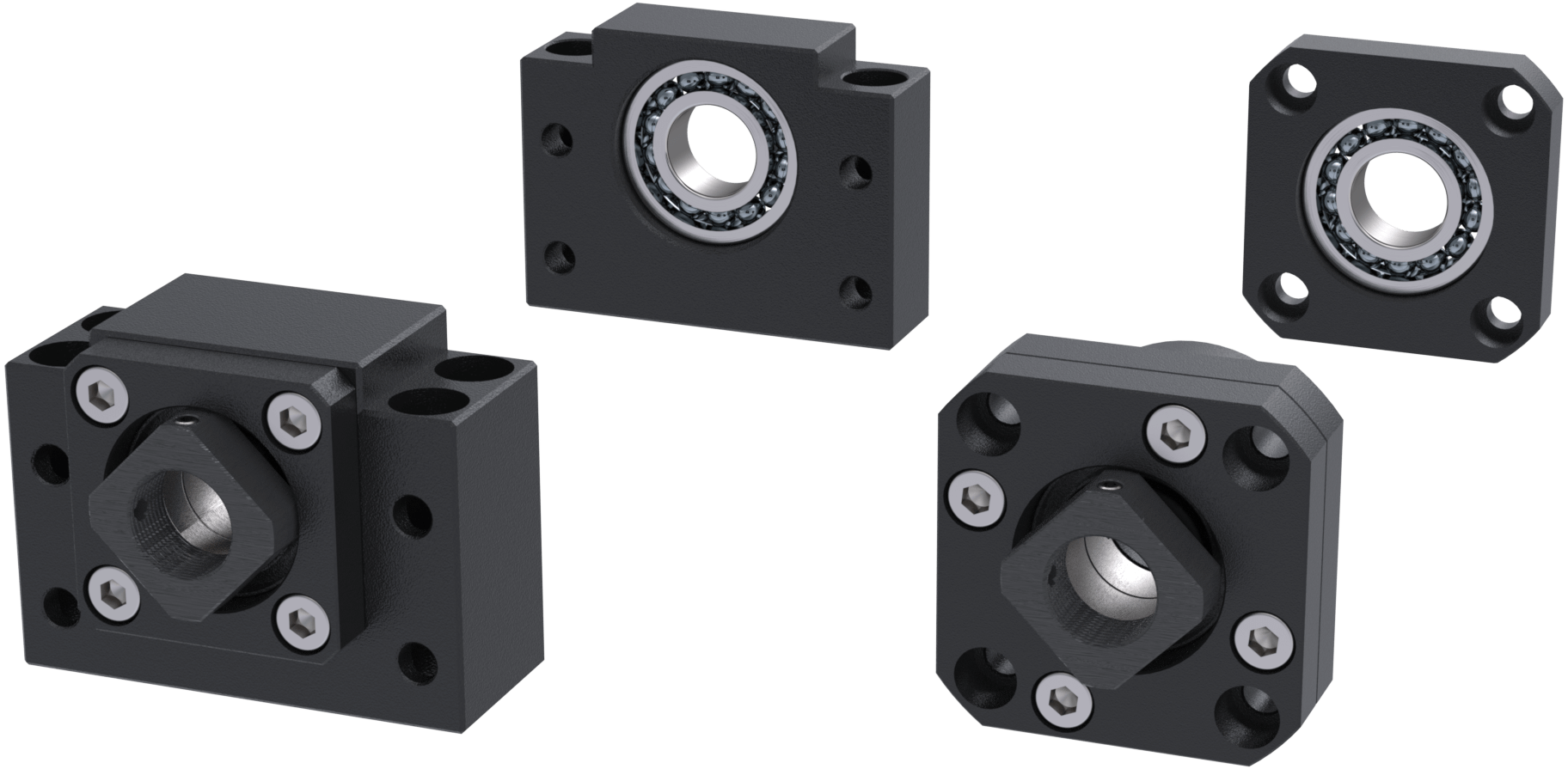

Ložisková jednotka LL

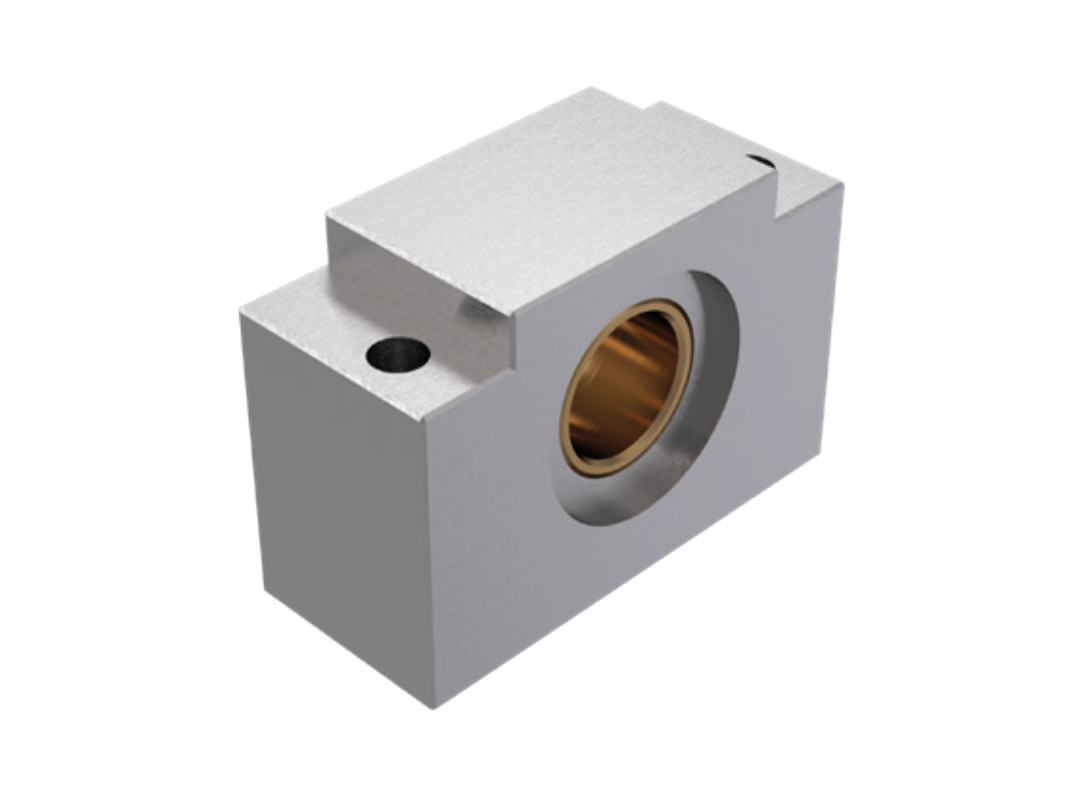

Ložisková jednotka LL

- Volné uložení
- Pro průměry kuličkového šroubu: 12 - 63mm
- Konzolové provedení
- Materiál: AlCuPbMg (elox)

- Tři provedení:
... LLK / s kluzným ložiskem (není nuttné žádné obrábění konce šroubu) / velikost 01-05
... LLN / s integrovanými jehlovými ložisky / velikost 01-05
... LLR / s integrovaným jednořadým ložiskem / velikost 07-08

Popis:

Volná ložisková jednotka konzolového typu LL je určena pro volné (plovoucí) uložení kuličkového šroubu. Je vybavena ložiskem, které se osově přizpůsobuje lineárnímu dilatování kuličkového šroubu. Volná ložisková jednotka LL je k dispozici ve třech provedních a to s kluzným ložiskem LLK (není nutné žádné obrábění na konci) nebo s integrovanými jehlovými ložisky (LLN) do velikosti 05. Velikosti 06-08 jsou ložiskové jednotky konstruovány s jednořadými kuličkovými ložisky (LLR). Vhodná v kombinaci s pevnou ložiskovou jednotkou FL.

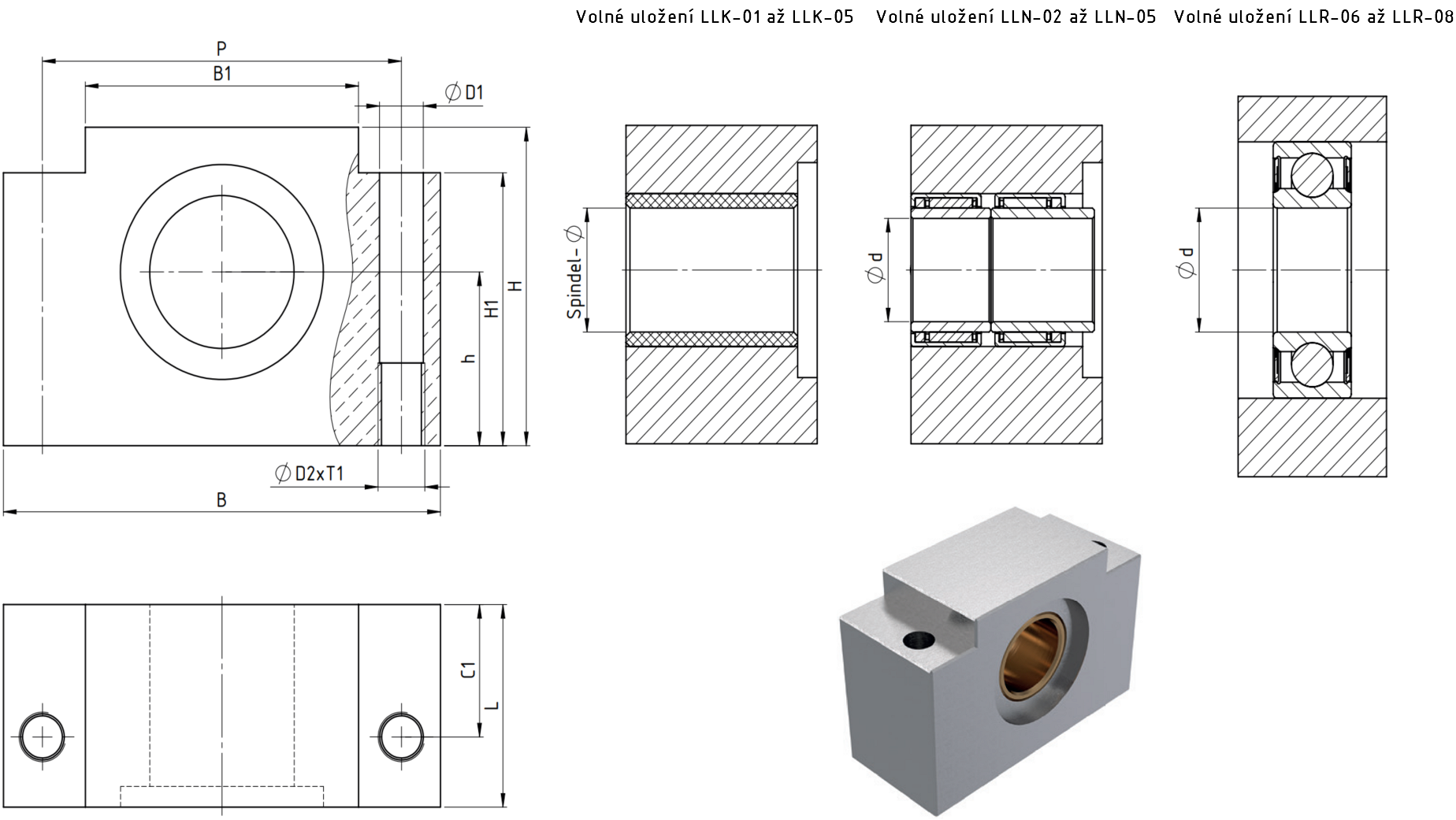

ll nakres1

Rozměry a únosnost:

Velikost	Rozměry (mm)														Vnitřní ložisko	Únosnosti (kN)
Velikost	d	L	B	H	h	B₁	H₁	P	C₁	D₁	D₃	D₂xT₁	TGS	KGS	Vnitřní ložisko	C_stat	C_dyn
LLK01	12	32	62	41	22	38	34	50	24,5	5,6	30	M6x10	-	12x05	-	-	-
LLK02	-	37	86	58	32	52	49	68	25	9,3	30	M10x15	18x4	16x05 / 20	-	-	-
LLN02	12	37	86	58	32	52	49	68	25	9,3	30	M10x15	18x4	16x05 / 20	HK-1514	9,8	7,8
LLK03	-	42	94	64	34	60	55	77	29	9,3	32	M10x15	20x4 / 24x5	20x05 / 20 / 50	-	-	-
LLN03	15	42	94	64	34	60	55	77	29	9,3	32	M10x15	20x4 / 24x5	20x05 / 20 / 50	HK-1814	10,9	8,1
LLK04	-	46	108	72	39	68	61	88	32	11,2	40	M12x20	30x6	25x05 / 10 / 25	-	-	-
LLN04	20	46	108	72	39	68	61	88	32	11,2	40	M12x20	30x6	25x05 / 10 / 25	HK-2518	24,0	15,6
LLK05	-	49	112	77	42	70	66	92	32	11,2	37	M12x20	-	32x05 / 10	-	-	-
LLN05	25	49	112	77	42	70	66	92	32	11,2	37	M12x20	36x6	32x05 / 10	HK-3018	29,0	17,2
LLR06	25	38	126	92	50	84	79	105	19	12,6	-	M14x20	36x6	32x10 / 20 / 40	62205	7,8	14,9
LLR07	30	38	126	92	50	84	79	105	19	12,6	-	M14x20	40x7 / 40x14P7	40x05 / 10 / 20	62206	11,3	20,7
LLR08	40	44	146	112	60	104	97	125	22	12,6	-	M14x20	50x8 / 60x9	50x10 / 20 / 63x10	62208	17,8	31,0

Pozn.: KGS = kuličkový šroub | TGS = trapézový šroub

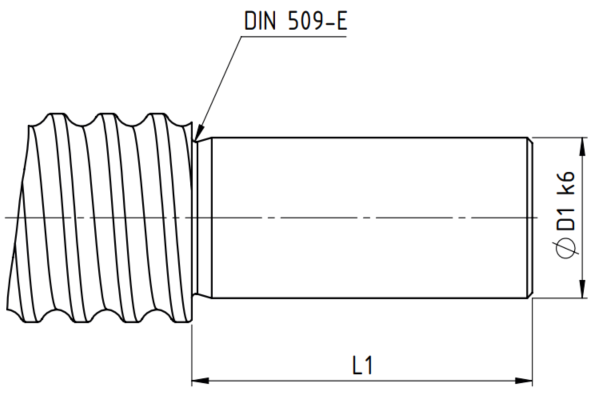

Opracování pro pevné uložení LL:

Označení	Rozměry (mm)
Označení	D₁	L₁	NennØ-TGS	NennØ-KGS
LLN02	12	32,5	18	16
LLN03	15	34	24	20
LLN04	20	42	30	25
LLN05	25	48	36	32

ll nakres2

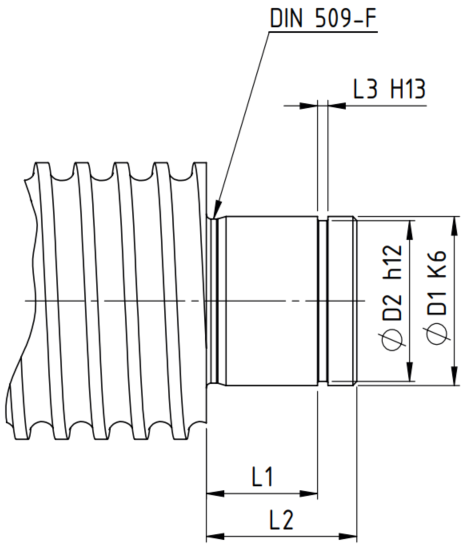

Označení	Rozměry (mm)
Označení	D₁	D₂	L₁	L₂	L₃	NennØ-TGS	NennØ-KGS
LLR06	25	23,9	18	21,7	1,3	36	32
LLR07	30	28,6	20	24	1,6	40	40
LLR08	40	37,5	23	27	1,85	50	50
