BS série

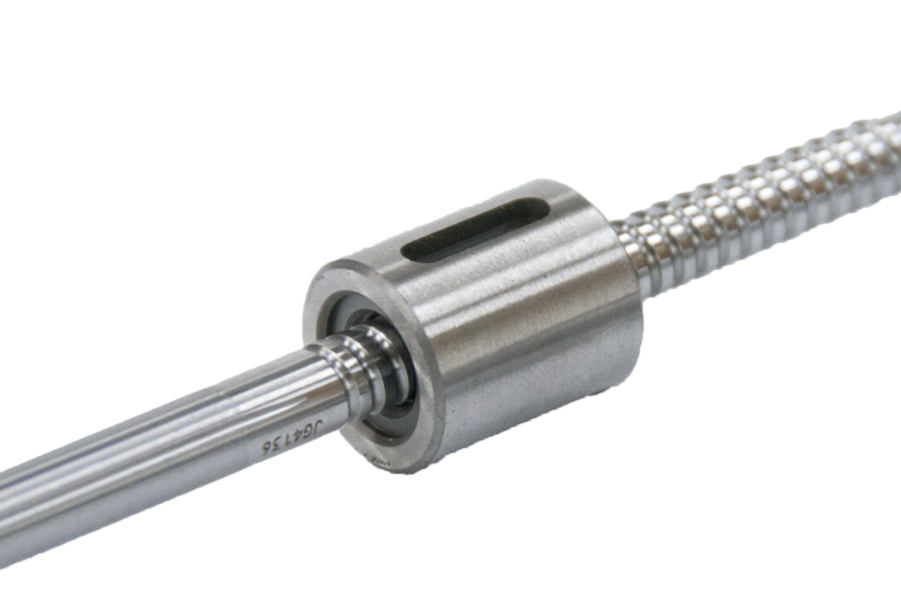

Miniaturní kuličkový šroub série BS

Typ matice: kompaktní válcová
Typ šroubu: broušený
Přesnost: C3 / C5 (dle JIS)

Příklad objednání:
BS 16 01 B - 100 R 120 C3 - 05 (viz katalogový list)

Popis

Série BS jsou válcové kompaktní matice. Stejně jako u jednoduché matice s přírubou lze eliminovat axiální vůli.

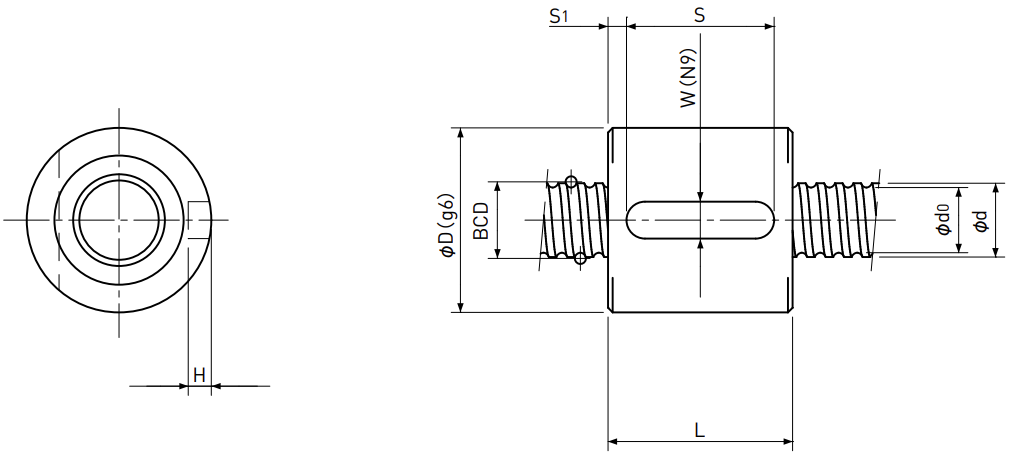

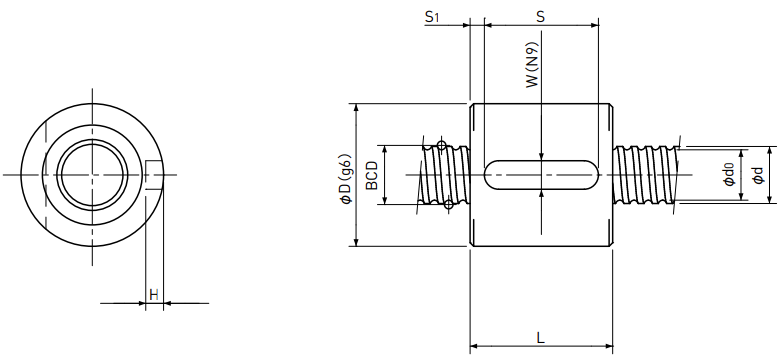

Typ	Ø Šroubu	Stoupání	Únosnost		Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	D	L	W	H	S	S₁
BS 0301 B	3	1	330 / -	440 / -	9	12	2	1,2	8	2
BS 0401 A	4	1	420 / 270	570 / 290	10	12	2	1,2	8	2
BS 0401 B	4	1	560 / 350	790 / 400	11	14	3	1,8	8	3
BS 0402 A	4	2	420 / 260	570 / 290	11	16	3	1,8	8	4
BS 0501 B	5	1	630 / 400	1 000 / 500	12	14	3	1,8	8	3
BS 0504 A	5	4	470 / 300	720 / 360	12	22	3	1,8	12	5
BS 0601 B	6	1	680 / 430	1 200 / 610	13	14	3	1,8	10	2
BS 0601.5 B	6	1,5	980 / 620	1 600 / 800	14	16	3	1,8	10	3
BS 0602 A	6	2	750 / 470	1 200 / 590	15	15	3	1,8	10	2,5
BS 0602.5 A	6	2,5	750 / 470	1 200 / 590	15	16	3	1,8	10	3

Typ	Ø Šroubu	Stoupání	Únosnost		Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	D	L	W	H	S	S₁
BS 0801 B	8	1	780 / 490	1 650 / 820	16	14	3	1,8	10	2
BS 0801.5 B	8	1,5	1 100 / 700	2 200 / 1 100	16	16	3	1,8	10	3
BS 0802 B (1)	8	2	1 100 / 700	2 200 / 1 100	16	18	3	1,8	12	3
BS 0802 B (2)	8	2	2 400 / 1 550	4 100 / 2 100	20	20	4	2,5	16	2
BS 0802.5 A	8	2,5	1 850 / -	3 000 / -	16	16	3	1,8	8	4
BS 0802.5 B	8	2,5	2 400 / 1 550	4 100 / 2 100	20	22	4	2,5	16	3
BS 0803 A	8	3	2 600 / 1 650	4 200 / 2 100	20	22	4	2,5	16	3
BS 0804 A	8	4	2 600 / 1 650	4 200 / 2 100	21	26	4	2,5	20	3
BS 0805 A	8	5	1 850 / 1 150	3 000 / 1 500	18	28	4	2,5	20	4

Typ	Ø Šroubu	Stoupání	Únosnost		Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	D	L	W	H	S	S₁
BS 1001 B	10	1	840 / 530	2 000 / 1 000	19	14	3	1,8	10	2
BS 1001.5 B	10	1,5	1 250 / 790	2 800 / 1 400	19	16	3	1,8	10	3
BS 1002 B	10	2	2 700 / 1 750	5 300 / 2 700	23	20	5	3	16	2
BS 1002.5 B	10	2,5	2 700 / 1 750	5 300 / 2 700	24	22	5	3	16	3
BS 1003 B	10	3	3 900 / 2 500	7 200 / 3 600	24	26	5	3	20	3
BS 1004 A	10	4	3 000 / 1 800	5 200 / 2 600	24	26	5	3	20	3
BS 1005 A (1)	10	5	3 000 / -	5 200 / -	23	26	5	3	16	5
BS 1005 A (2)	10	5	3 000 / 1 800	5 200 / 2 600	24	34	5	3	28	3

Typ	Ø Šroubu	Stoupání	Únosnost		Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	D	L	W	H	S	S₁
BS 1201 B	12	1	910 / 570	2 400 / 1 200	22	14	4	2,5	10	2
BS 1202 B	12	2	3 000 / 1 900	6 400 / 3 200	25	20	5	3	16	2
BS 1202.5 B	12	2,5	3 000 / 1 850	6 400 / 3 200	26	22	5	3	16	3
BS 1203 B	12	3	4 300 / 2 800	8 700 / 4 300	28	26	5	3	20	3
BS 1204 B	12	4	5 400 / 3 400	10 200 / 5 100	28	31	5	3	25	3
BS 1205 A	12	5	4 100 / 2 500	7 400 / 3 700	28	31	5	3	25	3
BS 1401 B	14	1	960 / 610	2 900 / 1 450	26	16	5	3	10	3
BS 1402 B	14	2	3 200 / 2 000	7 500 / 3 800	26	20	5	3	16	2
BS 1402.5 B	14	2,5	3 200 / 2 000	7 500 / 3 700	28	22	5	3	16	3
BS 1403 B	14	3	4 600 / 2 900	10 100 / 5 000	30	26	5	3	20	3
BS 1404 B	14	4	5 700 / 3 600	11 600 / 5 800	30	31	5	3	25	3
BS 1405 B	14	5	5 700 / 3 600	11 600 / 5 800	30	38	5	3	28	5

Typ	Ø Šroubu	Stoupání	Únosnost		Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	D	L	W	H	S	S₁
BS 1601 B	16	1	1 000 / 640	3 300 / 1 650	28	16	5	3	10	3
BS 1602 B	16	2	3 400 / 2 100	8 600 / 4 300	28	20	5	3	16	2
BS 1603 B	16	3	4 900 / 3 100	11 600 / 5 800	32	26	5	3	20	3
BS 1604 B	16	4	6 200 / 3 900	13 600 / 6 800	34	32	5	3	25	3,5
BS 1605 B	16	5	9 100 / 5 700	18 200 / 9 100	38	38	5	3	28	5
