FBS / FKB série

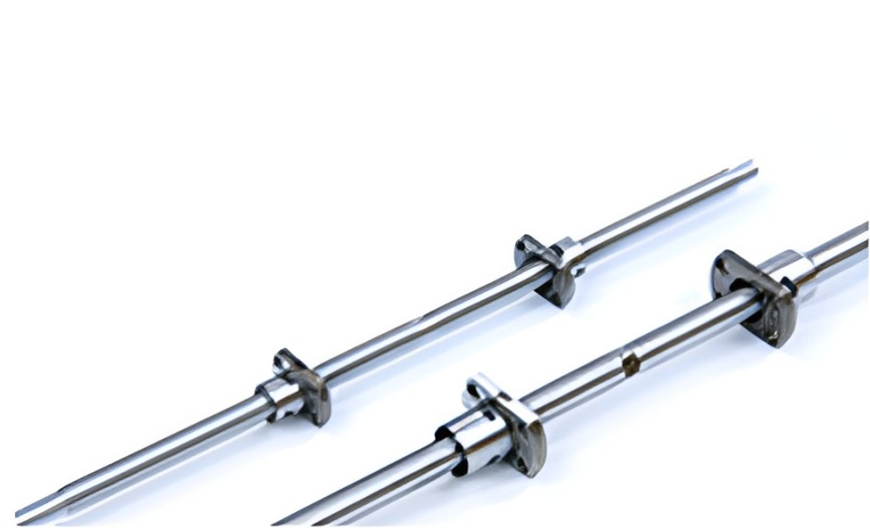

Miniaturní kuličkový šroub série FBS / FKB

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C0 / C1 / C3 / C5 (dle JIS)

Příklad objednání:
FBS 04 01 B - 100 R 120 C3 - 05 (viz katalogový list)
Poznámka: nutno doložit výkres

Popis

Jedná se o broušený šroub s jednoduchou přírubovou maticí. Standardně se kuličkové šrouby dodávají s malou axiální vůlí, ale použitím vhodných kuliček lze dosáhnout lehkého předpětí a tím požadované tuhosti. V závislosti na stoupání šroubu rozlišujeme matice dle typu převodu kuliček - FBS (return-plate system), FKB (internal-deflector system).

Protože na hřídeli je pravotočivý i levotočivý závit, má obousměrnou funkci. Standardizována je jednoduchá matice s přírubou, ale je možné vyrobit i matici nástrčnou. Kromě toho je k dispozici absolutní regulace polohy pro obě matice.

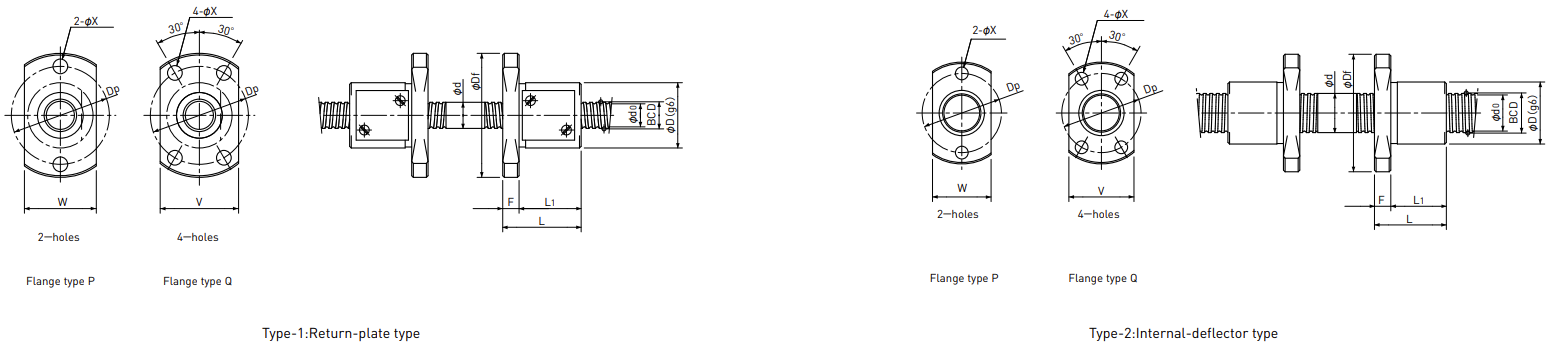

Typ	Ø Šroubu	Stoupání	Únosnost		Tvar matice	Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	Tvar matice	D	Df	L	L₁	F	W	V	Dp	Otvor	Typ příruby
FKB 0401 A	4	1	300 / 300	430 / 430	2	9	19	13	10	3	11	13	14	2,9	P,Q
FKB 0501 A	5	1	330 / 330	560 / 560	2	10	20	13	10	3	12	14	15	2,9	P,Q
FKB 0601 A	6	1	560 / 560	950 / 950	2	11	23	14,5	11	3,5	13	15	17	3,4	P,Q
FKB 0801 A	8	1	650 / 650	1 300 / 1 300	2	13	26	15	11	4	15	17	20	3,4	P,Q
FKB 0801.5 A	8	1,5	890 / 890	1 650 / 1 650	2	15	28	20	16	4	17	19	22	3,4	P,Q
FKB 0802 A	8	2	1 300 / 1 300	2 300 / 2 300	2	15	28	18	14	4	17	19	22	3,4	P,Q
FKB 1001 A	10	1	720 / 720	1 650 / 1 650	2	15	28	15	11	4	17	19	22	3,4	P,Q
FKB 1001.5 A	10	1,5	990 / 990	2 100 / 2 100	2	17	34	21	16	5	19	21	26	4,5	P,Q
FKB 1002 A	10	2	1 450 / 1 450	3 000 / 3 000	2	17	34	19	14	5	19	21	26	4,5	P,Q
FKB 1002.5 A	10	2,5	2 100 / 2 100	3 800 / 3 800	2	18	35	21	16	5	20	22	27	4,5	P,Q
FBS 1003 B	10	3	3 900 / 2 500	7 200 / 3 600	1	24	44	30	24	6	26	27	35	5,5	P,Q
FBS 1004 A	10	4	3 000 / 1 800	5 200 / 2 600	1	24	44	29	23	6	26	27	35	5,5	P,Q
FBS 1005 A	10	5	3 000 / 1 800	5 200 / 2 600	1	24	44	34	28	6	26	27	35	5,5	P,Q

Typ	Ø Šroubu	Stoupání	Únosnost		Tvar matice	Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	Tvar matice	D	Df	L	L₁	F	W	V	Dp	Otvor	Typ příruby
FKB 1201 A	12	1	780 / 780	2 000 / 2 000	2	17	34	16	11	5	19	21	26	4,5	P,Q
FKB 1202 A	12	2	1 600 / 1 600	3 700 / 3 700	2	19	36	19	14	5	21	23	28	4,5	P,Q
FKB 1202.5 A	12	2,5	2 300 / 2 300	4 700 / 4 700	2	20	37	21	16	5	22	24	29	4,5	P,Q
FKB 1203 A	12	3	3 100 / 3 100	5 700 / 5 700	2	22	41	32	26	6	24	26	32	5,5	P,Q
FBS 1204 B	12	4	5 400 / 3 400	10 200 / 5 100	1	28	48	33	27	6	30	30	39	5,5	P,Q
FBS 1401 B	14	1	960 / 610	2 900 / 1 450	1	26	46	21	15	6	28	28	37	5,5	P,Q
FKB 1402 A	14	2	1 700 / 1 700	4 300 / 4 300	2	21	40	20	14	6	23	26	31	5,5	P,Q
FKB 1402.5 A	14	2,5	2 500 / 2 500	5 600 / 5 600	2	22	41	22	16	6	24	26	32	5,5	P,Q
FKB 1403 A	14	3	3 400 / 3 400	6 800 / 6 800	2	24	43	32	26	6	26	27	34	5,5	P,Q
FKB 1404 A	14	4	4 500 / 4 500	8 600 / 8 600	2	26	45	29	23	6	28	28	36	5,5	P,Q
FBS 1405 B	14	5	5 700 / 3 600	11 600 / 5 800	1	30	51	39	33	6	32	32	42	5,5	P,Q

Typ	Ø Šroubu	Stoupání	Únosnost		Tvar matice	Rozměry
Typ	Ø Šroubu	Stoupání	Ca dyn	C0a stat	Tvar matice	D	Df	L	L₁	F	W	V	Dp	Otvor	Typ příruby
FBS 1601 B	16	1	1 000 / 640	3 300 / 1 650	1	28	48	21	15	6	30	30	39	5,5	P,Q
FKB 1602 A	16	2	1 850 / 1 850	5 000 / 5 000	2	24	43	20	14	6	26	27	34	5,5	P,Q
FKB 1603 A	16	3	3 600 / 3 600	8 000 / 8 000	2	26	45	32	26	6	28	28	36	5,5	P,Q
FKB 1604 A	16	4	4 800 / 4 800	10 000 / 10 000	2	28	47	29	23	6	30	30	38	5,5	P,Q
FBS 1605 B	16	5	9 100 / 5 700	18 200 / 9 100	1	38	57	42	36	6	40	40	48	5,5	P,Q
