SD0801

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:

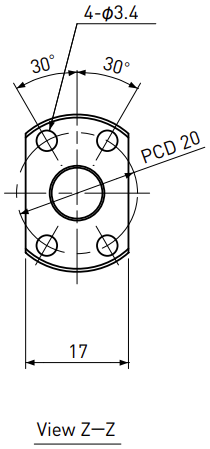

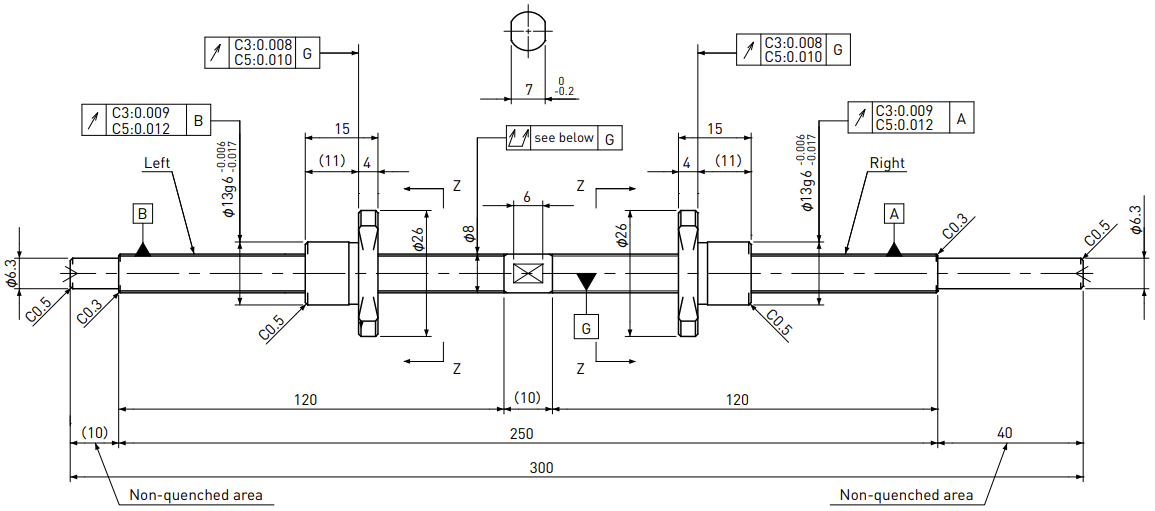

SD0801-120L120R300C3 (viz katalogový list)

Popis

Série SD jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø8 | Stoupání šroubu 1 mm

Typ	Zdvih	Přesnost	Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SD0801-120L120R300C3	105	C3	± 0,010	0,008	0,050	0	~ 0,018	650	1 300
SD0801-120L120R300C5	105	C5	± 0,020	0,018	0,065	~ 0,005	-	650	1 300

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 0,8	1	levý a pravý	ø 7,3	1 x 3	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
