SG0300.5

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG0300.5-038R070C3 (viz katalogový list)

Popis

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø3 | Stoupání šroubu 0,5 mm

Typ

Zdvih

Přesnost

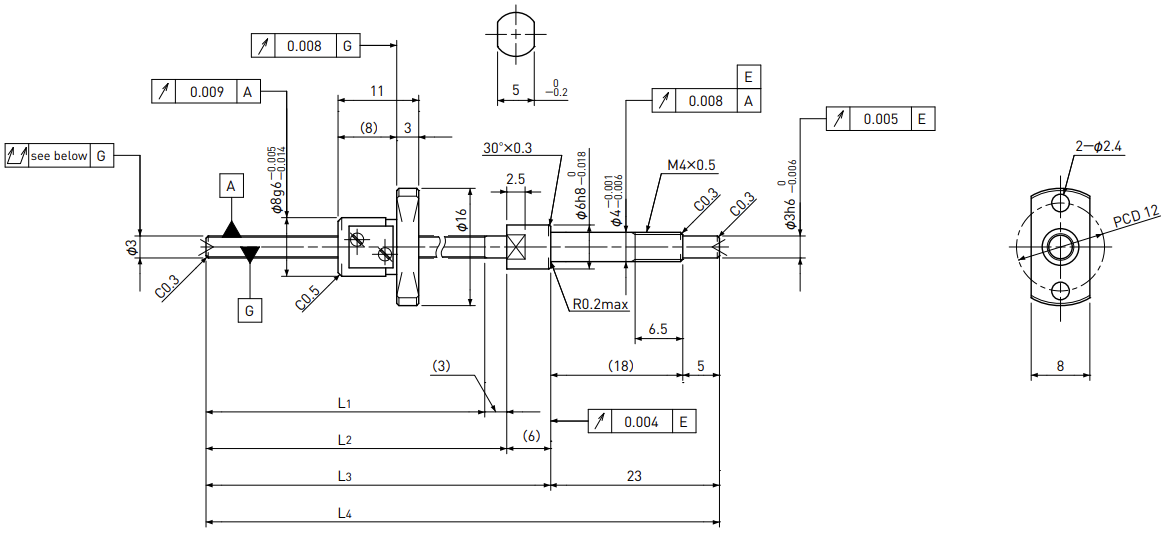

Rozměry

Odchylka

Variace

Házivost

Ax. vůle

Předpětí

Únosnost

L₁

L₂

L₃

L₄

e_p

V_u

Ca dyn

C0a stat

SG0300.5-038R070C3

± 0,008

0,008

0,025

~ 0,005

150

220

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 0,4	1	pravý	ø 2,6	2,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
