SG0504

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG0504-062R095C3 (viz katalogový list)

Popis

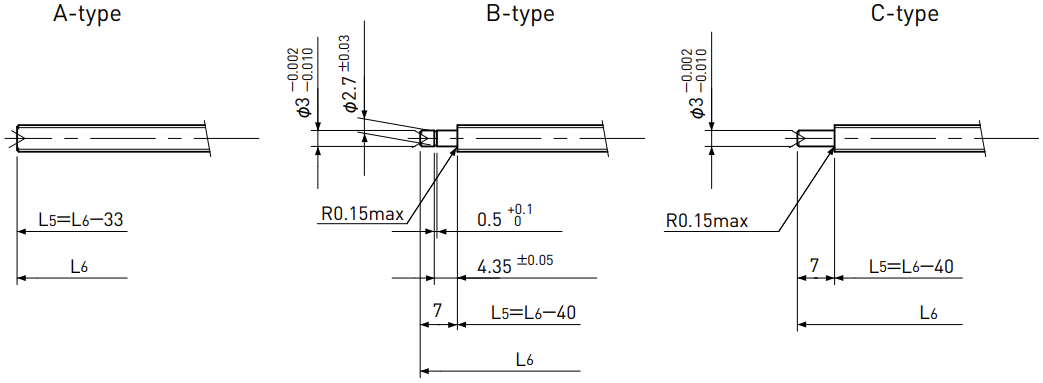

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

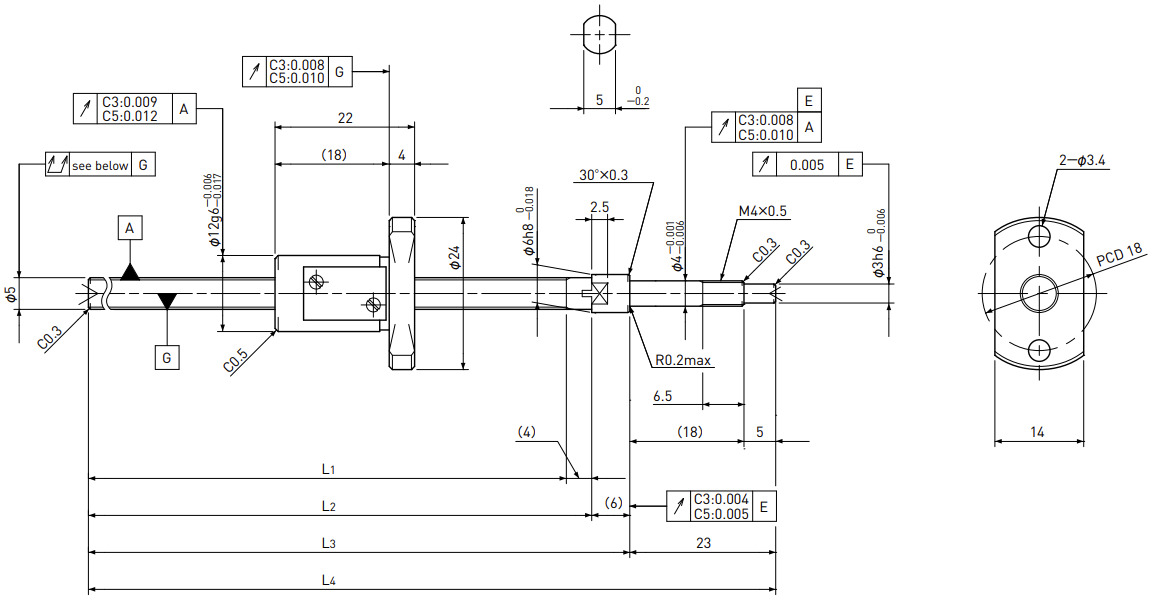

Průměr šroubu ø5 | Stoupání šroubu 4 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG0504-062R095C3	40	C3	62	66	72	95	± 0,008	0,008	0,025	0 Distanční koule （1:1）	~ 0,005	300	360
SG0504-112R145C3	90	C3	112	116	122	145	± 0,010	0,008	0,035	0 Distanční koule （1:1）	~ 0,005	300	360
SG0504-062R095C5	40	C5	62	66	72	95	± 0,018	0,018	0,035	~ 0,005	-	470	720
SG0504-112R145C5	90	C5	112	116	122	145	± 0,020	0,018	0,050	~ 0,005	-	470	720

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 0,8	1	pravý	ø 4,3	2,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
