SG0602

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG0602-085R120C3 (viz katalogový list)

Popis

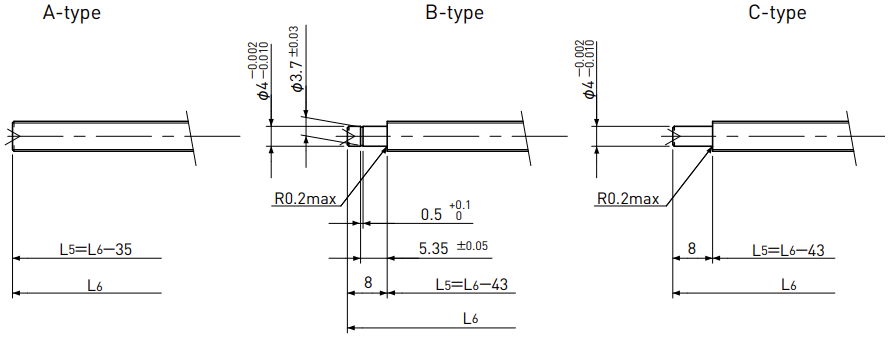

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

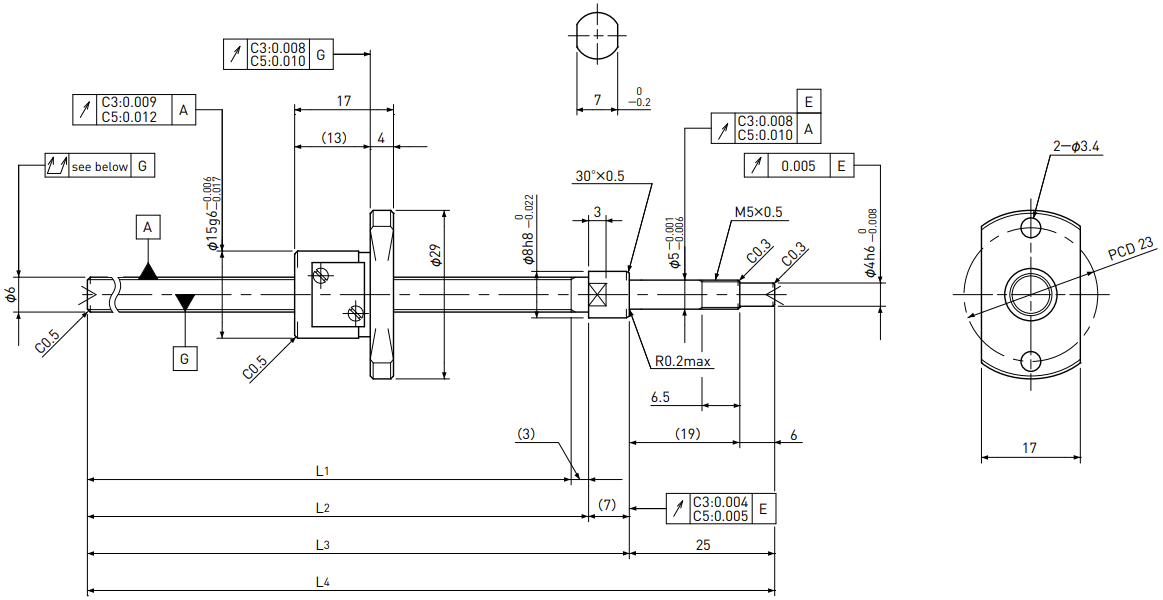

Průměr šroubu ø6 | Stoupání šroubu 2 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG0602-085R120C3	65	C3	85	88	95	120	± 0,008	0,008	0,025	0 Distanční koule (1:1)	0,003 ~ 0,007	470	590
SG0602-135R170C3	115	C3	135	138	145	170	± 0,010	0,008	0,035	0 Distanční koule (1:1)	0,003 ~ 0,007	470	590
SG0602-085R120C5	65	C5	85	88	95	120	± 0,018	0,018	0,035	~ 0,005	-	750	1 200
SG0602-135R170C5	115	C5	135	138	145	170	± 0,020	0,018	0,050	~ 0,005	-	750	1 200

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,0	1	pravý	ø 5,1	2,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
