SG0801

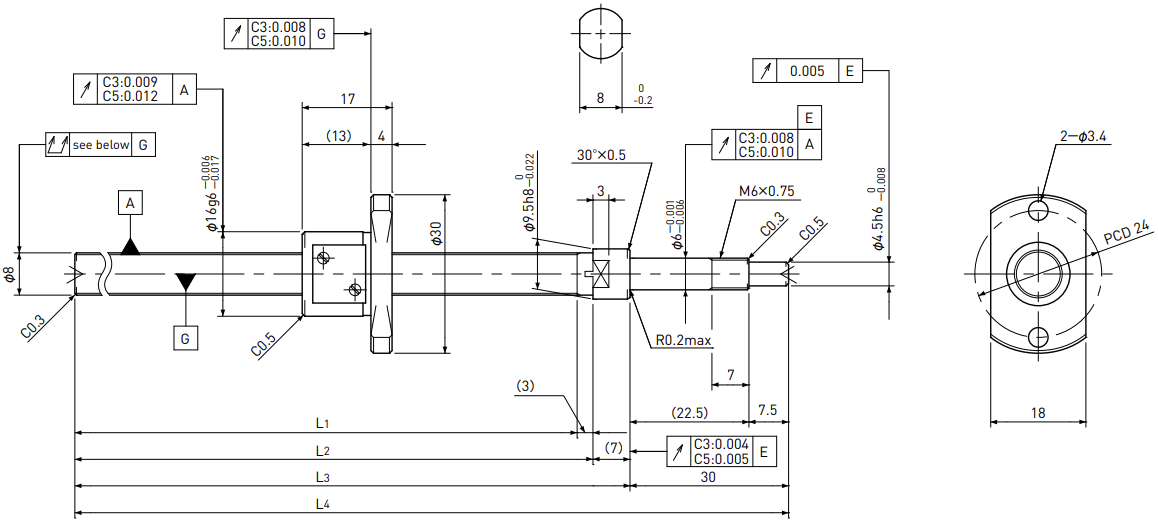

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG0801-100R140C3 (viz katalogový list)

Popis

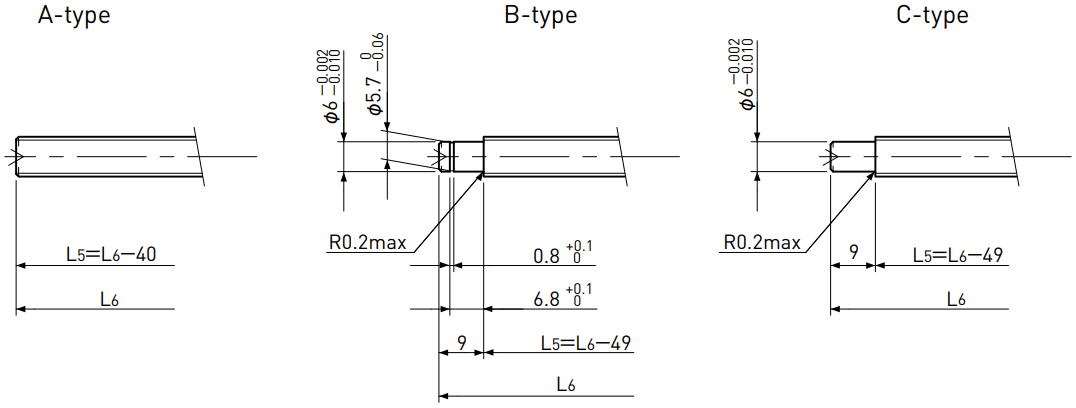

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø8 | Stoupání šroubu 1 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG0801-100R140C3	80	C3	100	103	110	140	± 0,008	0,008	0,035	0 Distanční koule （1:1）	0,002 ~ 0,005	490	820
SG0801-130R170C3	110	C3	130	133	140	170	± 0,010	0,008	0,035
SG0801-160R200C3	140	C3	160	163	170	200	± 0,010	0,008	0,035
SG0801-210R250C3	190	C3	210	213	220	250	± 0,012	0,008	0,050
SG0801-100R140C5	80	C5	100	103	110	140	± 0,018	0,018	0,050	~ 0,005	-	780	1 650
SG0801-130R170C5	110	C5	130	133	140	170	± 0,020	0,018	0,050
SG0801-160R200C5	140	C5	160	163	170	200	± 0,020	0,018	0,050
SG0801-210R250C5	190	C5	210	213	220	250	± 0,023	0,018	0,065

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 0,8	1	pravý	ø 7,3	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
