SG1001

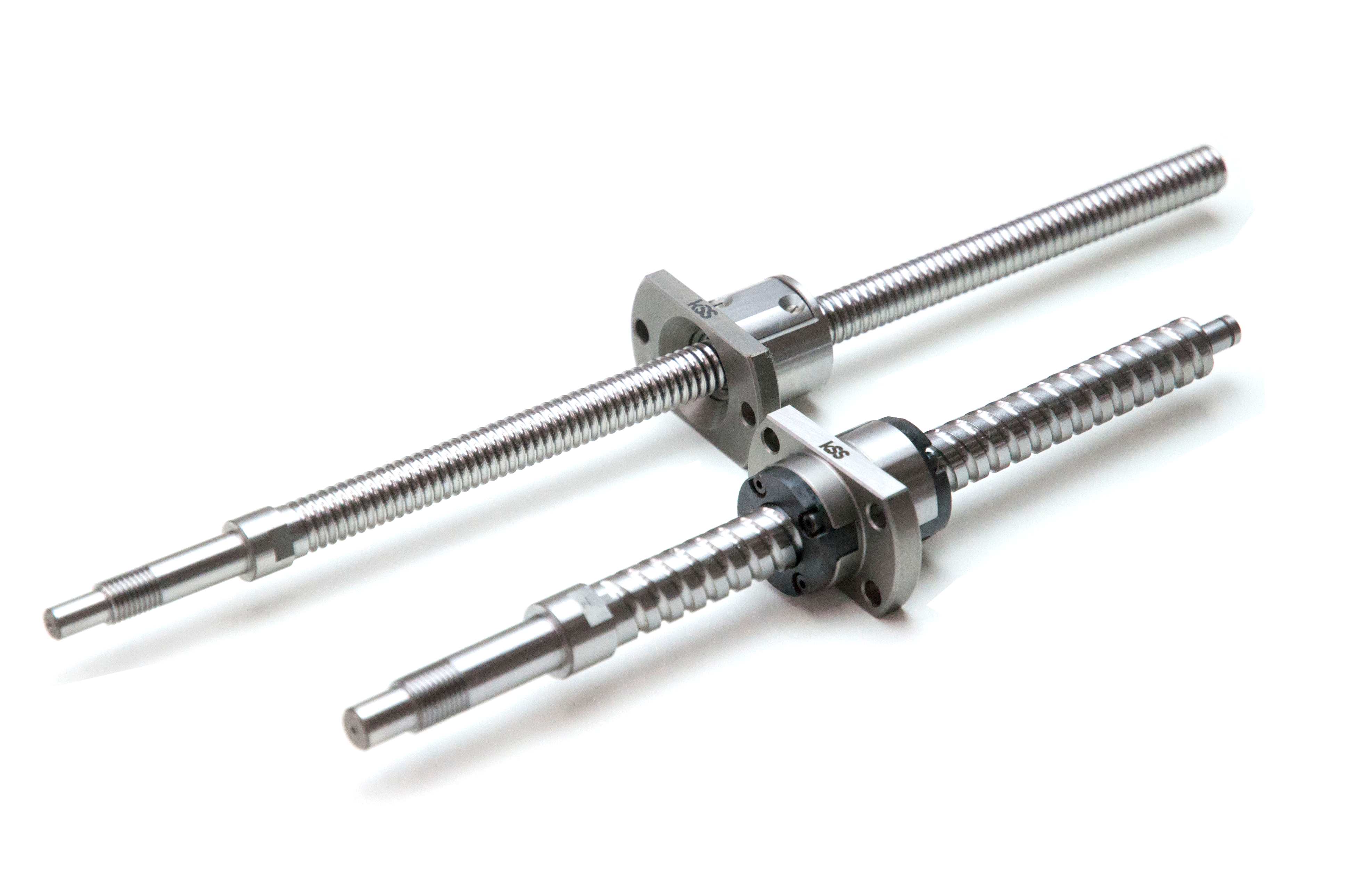

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1001-112R160C3 (viz katalogový list)

Popis

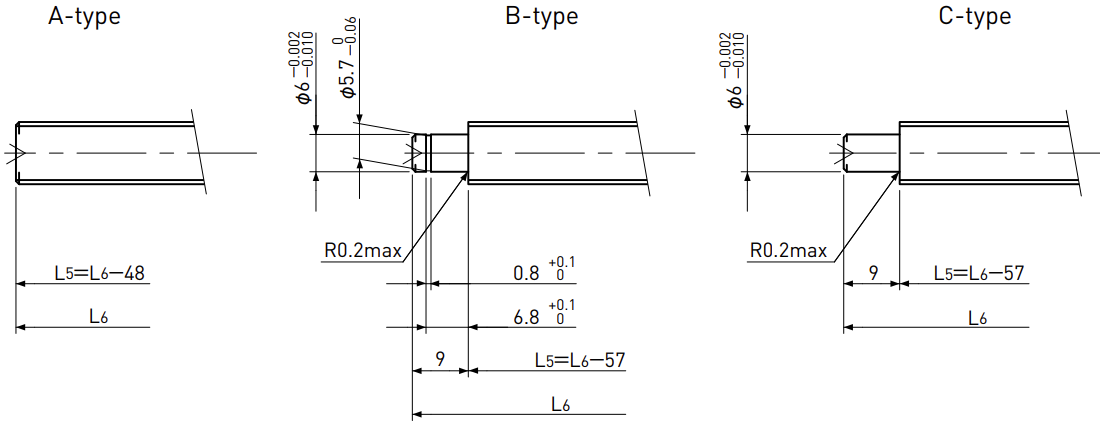

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø10 | Stoupání šroubu 1 mm

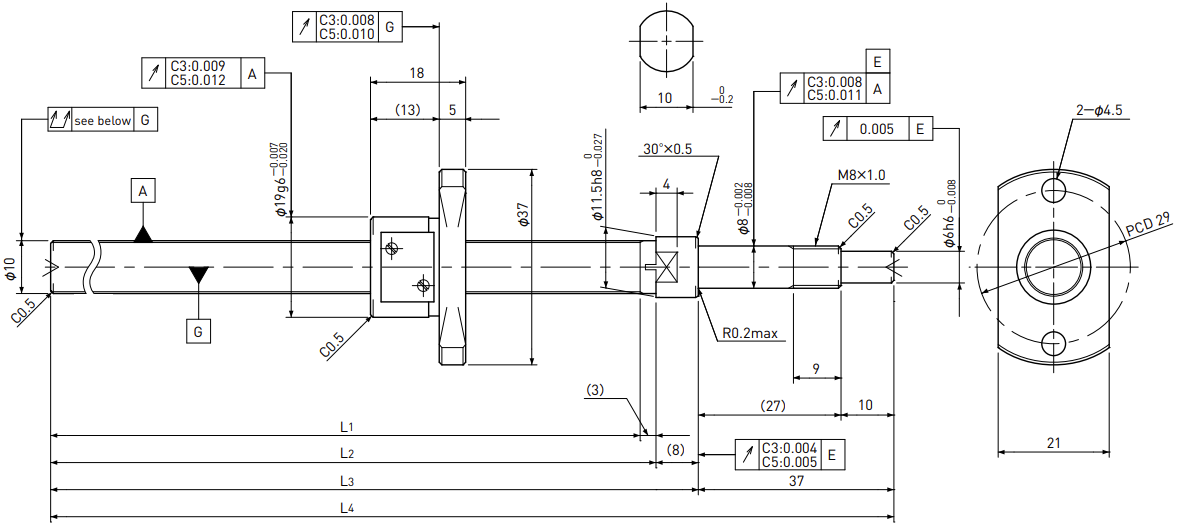

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG1001-112R160C3	90	C3	112	115	123	160	± 0,010	0,008	0,035	0 Distanční koule （1:1）	~ 0,020	530	1 000
SG1001-162R210C3	140	C3	162	165	173	210	± 0,010	0,008	0,040
SG1001-212R260C3	190	C3	212	215	223	260	± 0,012	0,008	0,040
SG1001-262R310C3	240	C3	262	265	273	310	± 0,012	0,008	0,040
SG1001-112R160C5	90	C5	112	115	123	160	± 0,020	0,018	0,040	~ 0,005	-	840	2 000
SG1001-162R210C5	140	C5	162	165	173	210	± 0,020	0,018	0,055
SG1001-212R260C5	190	C5	212	215	223	260	± 0,023	0,018	0,055
SG1001-262R310C5	240	C5	262	265	273	310	± 0,023	0,018	0,055

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 0,8	1	pravý	ø 9,3	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
